Lincoln MKS (2013-2016) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
29 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Lincoln MKS

Dotyczy pojazdów produkowanych w latach:

2013, 2014, 2015, 2016.

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod tablicą rozdzielczą po lewej stronie kierownicy.

Lincoln MKS (2013-2016) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Lewy przedni i prawy tylny inteligentny silnik szyby
2	15	Przełącznik fotela kierowcy
3	30	Inteligentny silnik prawego przedniego okna
4	10	Przekaźnik oszczędzania baterii lamp na żądanie
5	20	Wzmacniacz audio, aktywny moduł kontroli hałasu
6	5	– (zapasowy)
7	7,5	Logika modułu fotela kierowcy, moduł strefy lewych przednich drzwi, klawiatura
8	10	– (zapasowy)
9	10	Moduł SYNC®, elektroniczny panel wykończeniowy, moduł nadawczo-odbiorczy częstotliwości radiowych
10	10	Uruchom przekaźnik akcesoriów, przekaźnik wycieraczek, bezpiecznik podrzędny czujnika deszczu
11	10	Inteligentna logika modułu dostępu, wyświetlacz przezierny
12	15	Lampa kałuży, Podświetlenie LED, Oświetlenie wewnętrzne
13	15	Kierunkowskazy w prawo
14	15	Kierunkowskazy w lewo
15	15	Światło stopu, światło cofania
16	10	Prawe przednie światło mijania
17	10	Lewe przednie światło mijania
18	10	Przycisk Start, oświetlenie klawiatury, blokada zmiany biegów hamulca, budzenie modułu sterującego układu napędowego, moduł nadawczo-odbiorczy immobilizera
19	20	Wzmacniacze audio
20	20	Wszystkie przekaźniki i cewki silnika zamka, przekaźniki i cewki silnika zamka kierowcy
21	10	– (zapasowy)
22	20	Przekaźnik klaksonu
23	15	Logika modułu sterującego kierownicy, zestaw wskaźników
24	15	Moduł sterujący kierownicy, Datalink
25	15	Zasilanie z pokładu
26	5	Przycisk uruchamiania
27	20	Inteligentne zasilanie modułu dostępowego
28	15	– (zapasowy)
29	20	Radio, moduł globalnego systemu pozycjonowania
30	15	Przednie światła postojowe
31	5	– (zapasowy)
32	15	Inteligentne silniki okienne, przełącznik głównego okna i lusterka, moduł osłony przeciwsłonecznej tylnej szyby, oświetlenie przełącznika blokady
33	10	Moduł zawieszenia
34	10	Moduł wspomagania parkowania tyłem, moduł automatycznych świateł drogowych i odjazdu z pasa ruchu, moduł podgrzewanego tylnego siedzenia, moduł monitorowania martwego pola, tylna kamera wideo
35	5	Zmotoryzowany czujnik wilgotności, wyświetlacz przezierny
36	10	Podgrzewana kierownica
37	10	– (zapasowy)
38	10	Moduł szyberdachu i przełącznik
39	15	Wysokie belki
40	10	Tylne światła postojowe
41	7,5	Czujnik klasyfikacji pasażerów, moduł kontroli ograniczeń
42	5	– (zapasowy)
43	10	– (zapasowy)
44	10	– (zapasowy)
45	5	– (zapasowy)
46	10	Moduł kontroli klimatu
47	15	Przekaźnik świateł przeciwmgłowych
48	30	Wyłącznik automatyczny: elektryczne okno pasażera z przodu, tylne elektryczne szyby

Zobacz także: Lincoln Navigator (U228) (2003-2006) - skrzynka bezpieczników i przekaźników

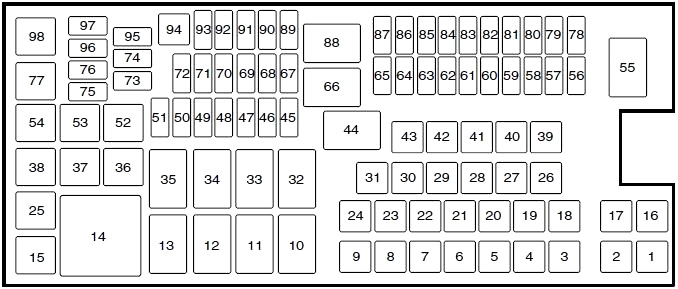

Schemat skrzynki bezpieczników komory silnika

Skrzynka rozdzielcza znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Lincoln MKS (2013-2016) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	–
2	–	–
3	–	–
4	30	Przekaźnik silnika wycieraczek
5	50	Pompa układu przeciwblokującego
6	–	–
7	–	–
8	20	Szyberdach, elektrycznie sterowana osłona przeciwsłoneczna
9	20	Punkt zasilania w drugim rzędzie
16	–	–
17	–	–
18	40	Przekaźnik silnika dmuchawy przedniej
19	30	Przekaźnik rozrusznika
20	20	Punkt zasilania schowka
21	20	Moduł ogrzewania tylnych siedzeń
23	30	Elektryczne siedzenie kierowcy, moduł pamięci
24	–	–
26	40	Podgrzewany przekaźnik tylnej szyby
27	20	Zapalniczka
28	30	Klimatyzowane fotele
29	40	Przekaźnik wentylatora elektrycznego 1
30	40	Przekaźnik wentylatora elektrycznego 2
31	25	Przekaźnik wentylatora elektrycznego 3
39	–	–
40	30	Inteligentny silnik lewego przedniego okna
41	30	Inteligentny silnik lewego tylnego okna
42	30	Elektryczny fotel pasażera
43	20	Zawory układu przeciwblokującego
45	5	Czujnik deszczu
46	–	–
47	–	–
48	–	–
49	–	–
50	15	Podgrzewane lusterka
51	–	–
56	–	–
57	20	Lewy reflektor wyładowczy dużej intensywności
58	10	Linia A alternatora
59	10	Włącznik/wyłącznik hamulca
60	–	–
61	–	–
62	10	Przekaźnik sprzęgła klimatyzacji
63	–	–
64	15	2015-2016: Fotele sterujące masażem
65	30	Przekaźnik pompy paliwa, wtryskiwacze paliwa
67	20	Podgrzewacz czujnika tlenu, czujnik masowego przepływu powietrza, zawór elektromagnetyczny zmiennego rozrządu wałka rozrządu, elektromagnes odpowietrzający kanistra, elektromagnes oczyszczania kanistra
68	20	Cewki zapłonowe
69	20	Moc pojazdu nr 1 (moduł sterujący układu napędowego)
70	15	Sprzęgło klimatyzacji, cewki przekaźnika sterującego wentylatorem (1-3), zmienna sprężarka klimatyzacji, rozgrzewanie przekładni pomocniczej, sterowanie zaworem upustowym turbosprężarki, elektroniczny zawór obejściowy sprężarki, moduł napędu na wszystkie koła, nagrzewnica dodatniej wentylacji skrzyni korbowej
71	–	–
72	–	–
73	–	–
74	–	–
75	–	–
76	–	–
78	20	Prawy reflektor wyładowczy dużej intensywności
79	5	2013-2015: Moduł adaptacyjnego tempomatu
80	–	–
81	–	–
82	–	–
83	–	–
84	–	–
85	–	–
86	7,5	Moduł sterujący układu napędowego podtrzymuje zasilanie i przekaźnik, solenoid odpowietrznika pochłaniacza
87	5	Przekaźnik pracy/rozruchu
89	5	Cewka przekaźnika dmuchawy przedniej, moduł wspomagania elektrycznego układu kierowniczego
90	10	Uruchom/uruchom moduł sterujący zespołu napędowego
91	10	Adaptacyjny moduł tempomatu
92	10	Moduł układu przeciwblokującego, moduł adaptacyjnego reflektora
93	5	Przekaźnik odmrażania tylnej szyby
94	30	Uruchom/uruchom tablicę bezpieczników w przedziale pasażerskim
95	–	–
96	–	–
97	–	–
Przekaźnik
10	–
11	Podgrzewany przekaźnik tylnej szyby
12	–
13	Przekaźnik rozrusznika
14	Przekaźnik nr 2 lewego wentylatora chłodzącego
15	Przekaźnik pompy paliwa
22	2015: Przekaźnik fotela sterującego masażem
25	–
32	2016: Przekaźnik fotela sterującego masażem
33	Przekaźnik prawego wentylatora chłodzącego
34	Przekaźnik silnika dmuchawy
35	Przekaźnik nr 1 lewego wentylatora chłodzącego
36	–
37	–
38	–
44	–
52	–
53	–
54	–
55	Przekaźnik wycieraczek
66	Przekaźnik modułu sterującego układu napędowego
77	–
88	Przekaźnik pracy/rozruchu
98	Przekaźnik sprzęgła klimatyzacji
