Lincoln Corsair (2020-2022) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Lincoln Corsair

Dotyczy pojazdów produkowanych w latach:

2020, 2021, 2022.

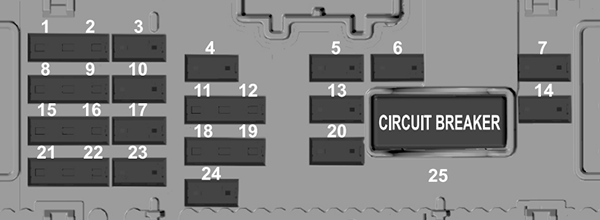

Schemat skrzynki bezpieczników w przedziale pasażerskim

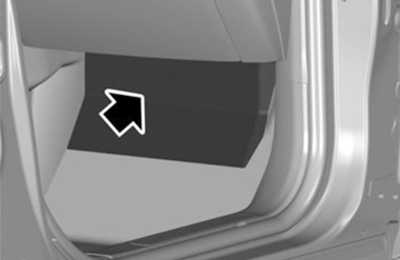

Skrzynka bezpieczników znajduje się pod schowkiem na rękawiczki. Lincoln Corsair (2020-2022) - skrzynka bezpieczników i przekaźników

Lincoln Corsair (2020-2022) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5
2 5 Podgrzewane tylne siedzenia
3 10 2020: Sygnalizator dla pieszych
4 10 Stacyjka
5 20 Zablokuj odblokuj
6 10 Szyberdach, falownik DC (2020)
7 30 Moduł drzwi pasażera
8 5 Moduł sterujący wspomagania parkowania
9 5 Lustro elektrochromatyczne, Moduł przetwarzania obrazu A
10 10 Rozszerzony moduł zasilania
11 5 Elektryczna klapa bagażnika, moduł uruchamiania klapy bagażnika bez użycia rąk, moduł jednostki sterującej telematyki
12 5 Bezkluczykowy przełącznik klawiatury
13 15 Zamek drzwi kierowcy
14 30 Moduł drzwi kierowcy
15 15 Rozszerzony moduł zasilania
16 15 Moduł dynamiki pojazdu
17 15 SYNC, moduł nadawczo-odbiorczy odbiornika, zintegrowany panel sterowania
18 7,5 Przełącznik zasilania fotela kierowcy, Przełącznik zasilania fotela pasażera, Moduł ładowania akcesoriów bezprzewodowych, Przełącznik wyboru trybu jazdy
19 7,5 Pakiet przełączników reflektorów, moduł jednostki sterującej telematyki, moduł Bluetooth o niskim zużyciu energii
20 10
21 7,5 Klimatyzacja, moduł E-shifter
22 7,5 Zestaw wskaźników, moduł bramki, moduł sterujący kolumny kierownicy
23 20 Jednostka audio
24 20 Wyświetlacz przezierny (head-up)
25 30

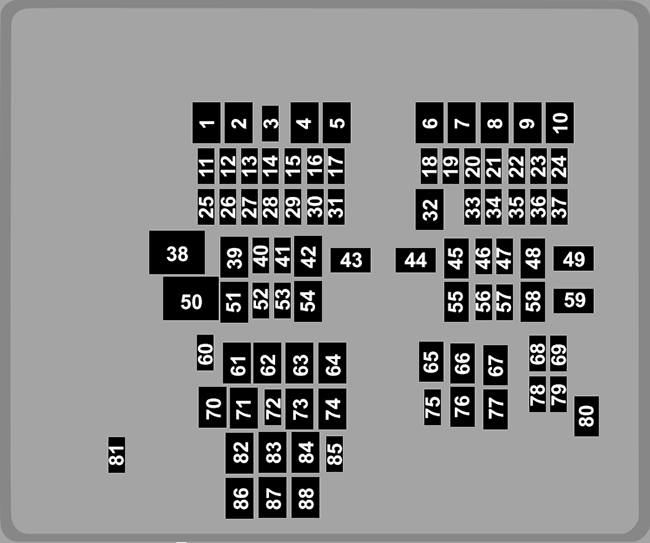

Schemat skrzynki bezpieczników komory silnika

Lincoln Corsair (2020-2022) - skrzynka bezpieczników i przekaźników

  1. Pociągnij zatrzask do siebie i zdejmij górną pokrywę.
  2. Pociągnij dźwignię złącza do góry.
  3. Pociągnij złącze do góry, aby je wyjąć.
  4. Pociągnij oba zatrzaski do siebie i wyjmij skrzynkę bezpieczników.
  5. Odwróć skrzynkę bezpieczników i otwórz pokrywę.

Lincoln Corsair (2020-2022) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 30 Podgrzewane podświetlenie
3 10 2020: Podgrzewane lusterka zewnętrzne
4 50 Hybrydowy: elektryczna pompa wodna
5
6
7 40 Moduł sterujący układu napędowego
8
9 30 Odblokowanie drugiego rzędu siedzeń
10
11 15 Moduł sterujący układu napędowego
12 15 Moduł sterujący układu napędowego
13 15 Moduł sterujący układu napędowego
14 15 Moduł sterujący układu napędowego
15
16
17 15 Podgrzewany park wycieraczek
18 10 Sprzęgło klimatyzacji
19
20 5 Hybrydowy: przetwornica DC/DC
21 10 Hybrydowy: moduł kontroli ładowania akumulatora
22 5 2020: Adaptacyjny tempomat
23 5 Hybrydowy: Pierścień świetlny portu ładowania
24 5 Hybrydowy: Elektroniczny moduł sterujący akumulatora
25 25 Rozszerzony moduł oświetlenia zewnętrznego z lewej strony
26 25 Rozszerzony moduł oświetlenia zewnętrznego z prawej strony
27 5 Hybrydowy: moduł sterujący układu napędowego
28 10 Moduł układu przeciwblokującego
29 10 Moduł sterujący układu napędowego
30 10 Elektroniczna kontrola stabilności, pompa oleju przekładniowego
31 5 Elektroniczne wspomaganie kierownicy
32 30 Moduł kontroli nadwozia
33 10 Przednia kamera wspomagająca parkowanie, kamera tylna, system informacji o martwym polu, siłownik zmiany biegów (2020), moduł tempomatu, moduł przetwarzania obrazu B
34 10 Poziomowanie reflektorów
35 15 Podgrzewana kierownica
36 10 Hybrydowy: moduł sterujący układu napędowego
37 20 Klakson
38 40 Silnik dmuchawy
39
40 10 Włącznik hamulca
41 20 Wzmacniacz
42 30 Elektrycznie sterowany fotel kierowcy
43 40 Zawory sterujące hamulcami przeciwblokującymi
44 40 2020: Moduł do holowania przyczepy
45 30 Elektryczny fotel pasażera
46 20 2020: Pompa oleju przekładniowego, Temperatura oleju przekładniowego
47 20 Podgrzewane siedzenia
48 30 Elektryczna klapa bagażnika
49 60 Pompa sterowania hamulcami przeciwblokującymi
50 60 Wentylator chłodzący
51 30 Szyberdach
52 5 Port ładowania USB — konsola tylna
53 5 Port ładowania USB — konsola tylna
54 20 Moduł ogrzewania tylnych siedzeń
55 30 Rozrusznik
56 20 Wzmacniacz
57 10 Złącze łącza danych
58 30 Klimatyzowany moduł siedzeń
59 40 Moduł kontroli nadwozia
60
61
62
63
64
65
66
67
68 5 2020: Czujnik masowego przepływu powietrza i temperatury powietrza dolotowego
69 15 Portowe wtryskiwacze paliwa
70 20 Punkt zasilania z tyłu ładunku
71 20 Gniazdo zasilania konsoli tylnej
72 20 Wycieraczka tylnej szyby
73
74 30 Silnik wycieraczek
75 20 2020: Blokada kolumny kierownicy
76
77
78 15 Fotele wielokonturowe
79 10 2020: Spryskiwacze reflektorów
80 20 Pompa paliwowa
81 10 Pompka spryskiwacza tylnej szyby
82 40 2020: Falownik
83
84 40 Hybrydowy: pomocnicza skrzynka rozdzielcza zasilania
85 5 Czujnik deszczu
86
87
88
