Lincoln Aviator (2003-2005) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 27 stycznia, 2023

Schemat skrzynek bezpieczników i przekaźników – Lincoln Aviator (UN152)

Dotyczy pojazdów produkowanych w latach:

2003, 2004, 2005.



Skrzynka bezpieczników w przedziale pasażerskim

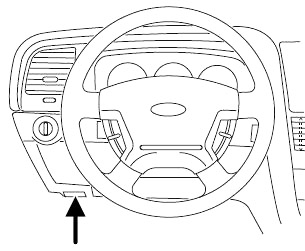

Tablica bezpieczników znajduje się pod tablicą rozdzielczą po stronie kierowcy.

Lincoln Aviator (2003-2005) - skrzynka bezpieczników i przekaźników

Lincoln Aviator (2003-2005) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Silnik szyberdachu, przełącznik fotela kierowcy, lędźwiowy fotel kierowcy
2 10 Moduł VAPS, moduł pamięci siedzenia, moduł bezpieczeństwa nadwozia, system monitorowania ciśnienia w oponach (TPMS), SecuriLock_x0003_ LED, czujnik obciążenia słonecznego/automatycznej lampy (SecuriLock_x0001_ LED (2004))
3 20 Radio, moduł nawigacji
4 5 Moduł wycieraczki przedniej
5 15 Przekaźnik migaczy (kierunkowskazy/awaryjne)
6 5 Elektroniczny moduł ukrytej anteny (EHAM) (wzmacniacz anteny), radio, silnik szyberdachu, silnik szyby kierowcy, moduł nawigacyjny i mikrofon
7 15 Podgrzewane lusterka, moduł DEATC
8 5 Moduł świateł do jazdy dziennej (DRL), podgrzewany zawór PCV (2004-2005)
9 10 Lampy cofania (DTRS), lusterko elektrochromatyczne (2004-2005)
10 10 Podgrzewana cewka przekaźnika podświetlenia, moduły siedzenia klimatycznego, pomocniczy siłownik mieszania/trybu temperatury klimatyzacji, styk przekaźnika sprzęgła klimatyzacji
11 20 Nieużywany
12 15 Moduł ograniczeń
13 10 Blokada zmiany biegów hamulca
14 5 2003: Światła zakrętowe
15 5 Zestaw wskaźników, moduł tylnej wycieraczki, system monitorowania ciśnienia w oponach (TPMS)
16 15 2003: Zapalniczka, OBD II, cewka i styki przekaźnika zwalniania klapy bagażnika
2005: OBDII
20 2004: Zapalniczka, OBD II
17 15 Opóźniona cewka przekaźnika akcesoriów, cewka przekaźnika oszczędzania baterii i styk
18 5 Nieużywany
19 15 Pompa spryskiwacza
20 5 Shifter, zegar, przełącznik zasilania lusterek, DVD
21 10 Przełącznik ciśnienia hamulca (ABS), przełącznik IVD (2003-2004), przełącznik RSC (2005), przekaźnik migaczy
22 10 Moduł ABS/RSC
23 7,5 2004-2005: Cewka i styk przekaźnika zwalniania klapy bagażnika
5 2003: Czujnik nasłonecznienia/automatycznej lampy (SecuriLock_x0001_ dioda nadawczo-odbiorcza)
24 30 2004-2005: Subwoofer, wzmacniacz nawigacyjny
20 2003: Subwoofer, nawigacja
25 5 Cewka przekaźnika ładowania akumulatora przyczepy holowniczej, cewka przekaźnika lampy kałuży (2003)
26 5 Transceiver SecuriLock_x0003_
27 5 Asystent parkowania tyłem, moduł VAPS
28 5 radioodbiornik, nawigacja
29 10 DTRS, zasilanie do bezpiecznika 28
30 5 Zestaw wskaźników, moduł kompasu, dodatkowa cewka przekaźnika klimatyzacji

Skrzynka przekaźników

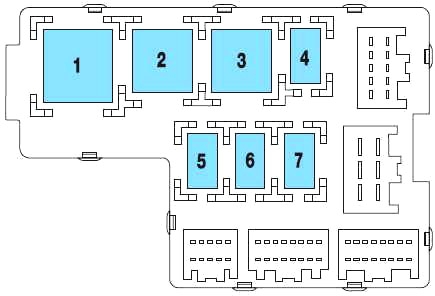

Przekaźniki znajdują się z tyłu panelu bezpieczników w kabinie pasażerskiej. Aby uzyskać dostęp do przekaźników, należy zdjąć panel bezpieczników.

Zobacz także:  Lincoln MKZ (2007-2009) - skrzynka bezpieczników i przekaźników

Lincoln Aviator (2003-2005) - skrzynka bezpieczników i przekaźników

Numer Przekaźnik
1 Przekaźnik migacza
2 Podgrzewany przekaźnik podświetlenia
3 Opóźniony przekaźnik akcesoriów
4 Nieużywany
5 Przekaźnik oszczędzania baterii
6 Nieużywany
7 Nieużywany

Schemat skrzynki bezpieczników komory silnika

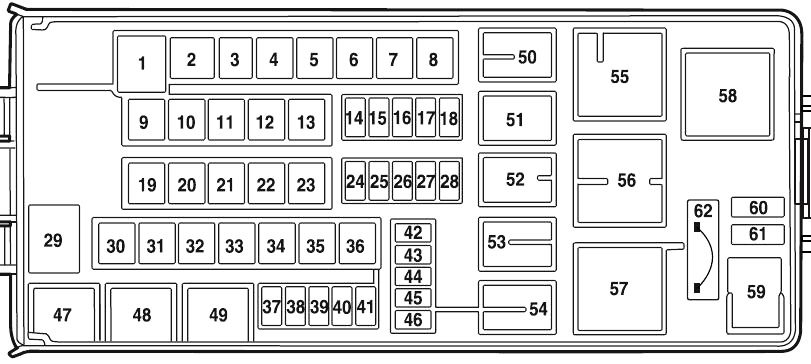

Skrzynka rozdzielcza znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Lincoln Aviator (2003-2005) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 Skrzynka przyłączeniowa zasilania (PJB)
2 30 Zamki do drzwi (BSM)
3 20 2005: Zapalniczka do cygar
4 40 Podgrzewane podświetlenie/lusterka
5 40 Układ przeciwblokujący (ABS)/moduł kontroli stabilności przechyłu (RSC) (pompa)
6 60 Opóźniony dodatek
7 20 Moduł świateł do jazdy dziennej (DRL).
8 20 Elektryczny wentylator chłodzący
9 20 Przełącznik reflektorów
10 30 Moduł ABS/RSC (zawory)
11 40 Styki przekaźnika PTEC
12 50 Przekaźnik zapłonu/rozrusznika
13 40 Przekaźniki holowania przyczepy
14 15 Zasilanie światła hamowania
15 10 Zachowaj żywą moc (PTEC / klaster / DEATC), Światła grzecznościowe (2005)
16 20 Punkt mocy nr 3
17 20 Moduł tylnej wycieraczki
18 20 Moduł 4×4
19 30 Silnik szyby kierowcy
20 30 Moduł elektrycznego hamulca przyczepy
21 30 Moduł gniazda pamięci
22 20 Główne światła zewnętrzne (reflektory świateł mijania, światła drogowe, światła przeciwmgielne)
23 30 Stacyjka
24 20 Przekaźnik klaksonu
25 20 Punkt mocy nr 1
26 20 Styki przekaźnika pompy paliwa
27 20 Przekaźniki holowania przyczepy
28 20 Punkt zasilania nr 2
29 60 Skrzynka przyłączeniowa zasilania (PJB)
30 30 Moduł wycieraczki przedniej
31 30 Moduły siedzeń z klimatyzacją
32 30 Przełącznik fotela pasażera
33 30 Pomocniczy silnik dmuchawy
34 20 Prawy przekaźnik HID
35 20 Lewy przekaźnik HID
36 40 Silnik dmuchawy
37 15 Przekaźnik sprzęgła klimatyzacji, TXV, skrzynia biegów, kontrola prędkości
38 15 HEGO, VMV, odpowietrznik kanistra, IMCC-LSRC, moduł EGR, podgrzewany PCV (2003)
39 15 Wtryskiwacze, sterowanie powietrzem biegu jałowego (2005)
40 15 PTEC, czujnik masowego przepływu powietrza (MAF), przekaźnik pompy paliwa
41 25 Cewka na wtyczce, dioda/przekaźnik PTEC
42 10 Prawe światło mijania (halogenowe)
43 10 Lewe światło mijania (halogenowe)
44 2 2004-2005: Podgrzewany zawór PCV (tylko z DRL)
15 2003: Przekaźnik świateł przeciwmgielnych
45 2 2003-2004: Przełącznik ciśnienia hamulca
46 20 Światła drogowe, światła przeciwmgielne (2004-2005)
62 30 Wyłącznik automatyczny: elektryczne szyby, szyberdach, audio (akcesorium z opóźnieniem)
Przekaźnik
47 Przekaźnik klaksonu
48 Przekaźnik pompy paliwa
49 Przekaźnik świateł drogowych
50 Przekaźnik świateł przeciwmgielnych
51 Nieużywany
52 Przekaźnik sprzęgła klimatyzacji
53 Przekaźnik skrętu w prawo przyczepy
54 Przekaźnik skrętu w lewo przyczepy
55 Przekaźnik silnika dmuchawy
56 Przekaźnik rozrusznika
57 Przekaźnik PTEC
58 Przekaźnik zapłonu
59 2003-2004: Przekaźnik załączenia hamulca kierowcy
Dioda
60 Dioda PCM
61 Dioda sprzęgła klimatyzacji

Skrzynka przekaźników pomocniczych

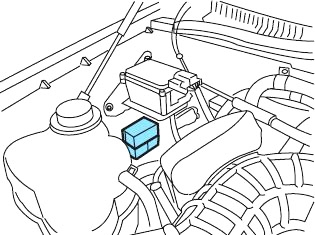

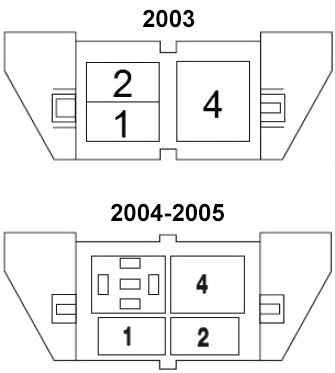

Skrzynka przekaźników znajduje się na prawym przednim błotniku, pod modułem kontroli prędkości.

Zobacz także:  Lincoln Mark VIII (1996-1999) - skrzynka bezpieczników i przekaźników

Lincoln Aviator (2003-2005) - skrzynka bezpieczników i przekaźników

Lincoln Aviator (2003-2005) - skrzynka bezpieczników i przekaźników

Numer Przekaźnik
1 Lewy przekaźnik HID
2 Prawy przekaźnik HID
3 Nieużywany
4 przekaźnik EDF

Skrzynka przekaźników tylnych

Skrzynka przekaźników znajduje się na tylnym panelu poszycia bocznego po stronie pasażera. Skontaktuj się ze sprzedawcą lub certyfikowanym technikiem w celu naprawy tej skrzynki przekaźników.

Lincoln Aviator (2003-2005) - skrzynka bezpieczników i przekaźników

Numer Przekaźnik
1 Elektromagnes zwalniający klapę bagażnika
2 Nieużywany
3 Nieużywany
4 Światła cofania przyczepy holowniczej
5 Nieużywany
6 Nieużywany
7 Ładowanie akumulatora holowania przyczepy
8 Światła postojowe do holowania przyczepy
9 Nieużywany
10 2003: Lampy kałużowe
Dioda
11 Nieużywany
12 Nieużywany
Zobacz także:  Lincoln Navigator (U326) (2007-2014) - skrzynka bezpieczników i przekaźników
