Land Rover Discovery IV/LR4 (2009-2016) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 24 grudnia, 2021

Schematy skrzynek bezpieczników i przekaźników – Land Rover Discovery IV/LR4

Dotyczy pojazdów wyprodukowanych w latach:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Za zapalniczkę w Land Roverze Discovery IV/LR4 odpowiada bezpiecznik numer 53 (zapalniczka), 55 (pomocnicze gniazda zasilania – środkowe i tylne) i 63 (pomocnicze gniazdo zasilania – przód) w dolnej części pasażera skrzynka bezpieczników przedziału.

Lokalizacja skrzynki bezpieczników

Komora silnika

Skrzynka bezpieczników znajduje się po lewej stronie komory silnika, pod pokrywą.

Przedział pasażerski

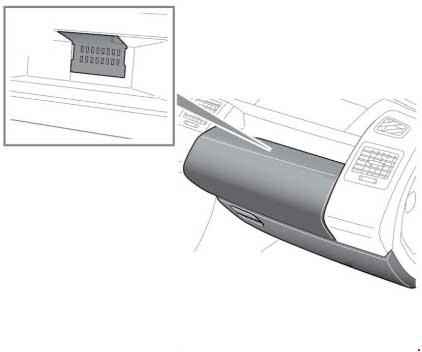

Pierwsza skrzynka bezpieczników znajduje się w górnym schowku.

Druga skrzynka bezpieczników znajduje się za dolnym schowkiem.

Schematy skrzynki bezpieczników

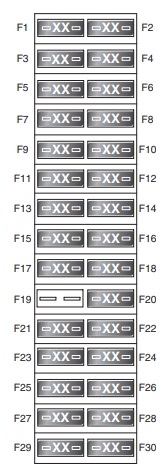

Komora silnika

Przyporządkowanie bezpieczników w komorze silnika

Numer Ampery [A] Opis
1 25 Pompa paliwowa
2 5
10		 2009-2014:

Benzyna – EMS (MAF, czujnik oleju);

Olej napędowy – nagrzewnica spalająca paliwo;

2014-2016:

System zarządzania silnikiem (tylko benzyna);

Nagrzewnica paliwowa (tylko olej napędowy).
3 5 Kalkulator zawieszenia pneumatycznego
4 25 EMS (ECM, sterowanie przekaźnikiem pompy paliwa)
5 15 EMS
6 15 Benzyna – EMS (cewki zapłonowe);

Diesel – EMS (czujniki, sterowanie przekaźnikiem świec żarowych).
7 10 2015-2016:

Adaptacyjny tempomat (ACC).
8 25 Ogrzewanie tylnych siedzeń
9 – –
10 10 2009-2016:

Diesel – EMS;

2009-2014:

Benzyna – EMS (silnik przepustnicy).
11 15
20		 2009-2014:

Benzyna – EMS (czujniki tlenu) Olej napędowy 3.0L;

Sprzęgło sprężarki klimatyzacji;

2014-2016:

System zarządzania silnikiem (tylko benzyna);

Płyn DEF (tylko olej napędowy).
12 10 Podgrzewane dysze spryskiwaczy
13 15 EMS
14 15 Benzyna – EMS (czujniki tlenu)
15 30
5
10		 2009-2014:

Podgrzewana szyba przednia

2014-2016:

Lusterko wsteczne;

Kamera cofania;

Kamera wysokiej linii;

2015-2016:

Lusterko wsteczne;

Kamery tylne;

Adaptacyjny system oświetlenia przedniego (AFS);

Moduł sterujący reflektorami.
16 15
5		 2009-2014:

Tylna wycieraczka;

2014-2016:

Monitor martwego pola (BSM);

Wykrywanie brodzenia.
17 10 2009-2012:

Benzyna V6 – EMS (EGR, zawór upustowy);

Wentylator E-box;

Diesel 3.0L – EMS (MAF, EGR).
17 10 System zarządzania silnikiem (tylko olej napędowy).
17 20 2014-2016:

System zarządzania silnikiem (tylko benzyna).
18 30
30
5		 2009-2012:

Ogrzewana przednia szyba;

2012-2014:

Spryskiwacze reflektorów;

2014-2016:

System zarządzania silnikiem.
19 – –
20 5
30		 2009-2014:

Alternator;

2014-2016:

Spryskiwacz mocy reflektorów.
21 5 Dynamiczna kontrola stabilności (DSC);

System zapobiegający blokowaniu kół podczas hamowania (ABS).
22 30 Dmuchawa tylna
23 25 Kontrola trakcji
24 25 Ogrzewacze przednich siedzeń
25 15 Klakson
26 20 Sterownik zawieszenia pneumatycznego
27 5
15		 2009-2014:

Moduł sterujący silnika (ECM);

2014-2016:

Klimatyzacja.
28 20 2009-2012:

Benzyna V6 – Pompa wspomagania hamulca;

2009-2014:

Olej napędowy – nagrzewnica dodatkowa;

2015-2016:

Benzyna V8 SC – pompa wody intercoolera.
29 30 Wycieraczki przednie
30 10 Sterownik automatycznej skrzyni biegów

Przedział pasażerski (górny)

Numer Ampery [A] Opis
1 15 Ekran dotykowy;

Zintegrowany przedni panel sterowania.
2 10 Wzmacniacz dźwięku
3 – –
4 10 Nawigacja;

Radio satelitarne.
5 15 Jednostka główna audio
6 15 Okienko wejścia / wyjścia audio-wideo
7 – –
8 – –
9 – –
10 – –
11 – –
12 – –
13 – –
14 – –
15 15 Zintegrowany panel sterowania z przodu i z tyłu –

Ogrzewanie i wentylacja.
16 20 Podgrzewacz wspomagający opalany paliwem.

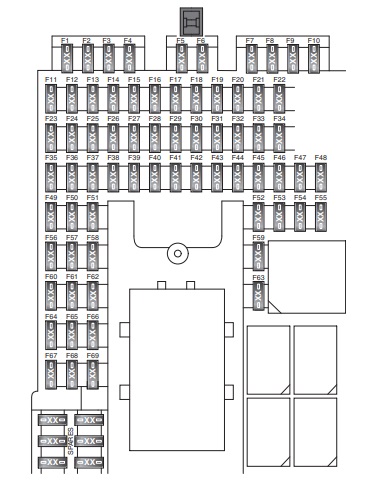

Przedział pasażerski (dolny)

Przyporządkowanie bezpieczników w skrzynce bezpieczników w przedziale pasażerskim (dolna)

Numer Ampery [A] Opis
1 5 Odbiornik częstotliwości radiowych;

System TPM.
2 – –
3 10 Przednie światła przeciwmgielne
4 5 2009-2011:

Automatyczne światła drogowe;

2009-2014:

Automatyczne ściemnianie lusterka wewnętrznego;

2014-2016:

Nieużywane.
5 5 Dynamiczna kontrola stabilności (DSC);

System zapobiegający blokowaniu kół podczas hamowania (ABS);

Czujnik kąta skrętu kierownicy.
6 5 od 2015 roku:

Tempomat adaptacyjny (ACC).
7 – –
8 – –
9 5 Elektryczny hamulec postojowy (EPB)
10 5 Sterownik zawieszenia pneumatycznego
11 10 Światła cofania przyczepy
12 5 Światła cofania
13 – –
14 5 2009-2014:

Światła hamowania;

Wyłącznik hamulca;

2014-2016:

Włącznik pedału hamulca.
15 30 Ogrzewana szyba tylna
16 10 Lodówka Box Cubby
17 5 Otwieranie/uruchamianie bez kluczyka;

Centralny zamek.
18 15 2009-2014:

Nieużywany;

2014-2016:

Tylna wycieraczka.
19 5 Moduł sterujący silnika (ECM)
20 10 Podgrzewana kierownica
21 10 2009-2014:

Przełączniki konsoli środkowej (skrzynka rozdzielcza, HDC, DSC), p

Poziomowanie reflektorów,

Klimatyzacja tylna;

Czujnik smogu;

2014-2016:

Przełączniki konsoli środkowej;

Tylna klimatyzacja.
22 5 Automatyczna skrzynia biegów;

Skrzynia rozdzielcza;

Tylny mechanizm różnicowy.
23 5 2009-2014:

Poziomowanie reflektorów;

2014-2016:

Nie używane.
24 10 Światła prawostronne i tylne
25 10 Lampy boczne i tylne z lewej strony
26 – –
27 10 Światła boczne przyczepy
28 – –
29 – –
30 25 Szyba pasażera z przodu;

Centralny zamek.
31 5 2009-2014:

Czujnik deszczu;

Kamera cofania;

2014-2016:

Czujnik deszczu;

Przełącznik świateł pomocniczych.
32 25 Szyba kierowcy;

Lusterka zewnętrzne;

Centralny zamek drzwi.
33 – –
34 10 Elektryczny siłownik klapki paliwa
35 – –
36 5 Sygnalizator akustyczny ze wspomaganiem bateryjnym
37 20 Dostęp bezkluczykowy;

Centralny zamek.
38 15 Spryskiwacz przedniej szyby
39 25 Szyba tylna lewa;

Centralny zamek drzwi.
40 5 Pamięć fotela;

Zegar;

Zestaw rzełączników drzwi kierowcy (lusterka zewnętrzne, szyby).
41 2009-2012:

Nieużywany;

2012-2014:

Wzmacniacz mocy;

2014-2016:

Moduł bramki.
42 30 Elektryczny fotel kierowcy
43 15 Spryskiwacz tylnej szyby
44 25 Szyba tylna prawa;

Centralny zamek.
45 30 Elektryczny fotel pasażera
46 – –
47 20 Szyberdach
48 30 2009-2014:

Złącze przyczepy (zasilanie z akumulatora).
48 15 2014-2016:

Złącze przyczepy (zasilanie z akumulatora).
49 5 Adaptacyjne oświetlenie przednie (jednostka prawa)
50 5 Adaptacyjne oświetlenie przednie (jednostka lewa)
51 5 Przełączniki na kierownicy
52 – –
53 20 Zapalniczka
54 15 Złącze przyczepy (zasilanie zapłonu)
55 20 Dodatkowe gniazdo zasilania – środkowe i tylne
56 10 Poduszka powietrzna SRS
57 10 Lampy wewnętrzne
58 – –
59 – –
60 – –
61 10 Pakiet instrumentów, centrum wiadomości
62 10 ECU klimatyzacji
63 20 Dodatkowe gniazdo zasilania – przód
64 15 2009-2014:

Jednostka audio;

Odtwarzacz DVD.
64 5 2014-2016:

Moduł sterujący silnika (ECM).
65 5 2009-2014:

System kamer otoczenia;

2014-2016:

Nieużywany.
66 5 Gniazdo diagnostyczne
67 15 2009-2014:

Moduł rozrywki dla tylnych siedzeń;

2014-2016:

Nieużywany.
68 10 2009-2014:

Wyświetlacz dotykowy;

Moduł multimedialny;

Radio;

Telefon;

2014-2016:

Nieużywany
69 – –
