Schematy skrzynek bezpieczników i przekaźników – Land Rover Discovery II
Dotyczy pojazdów wyprodukowanych w latach:
1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Za zapalniczkę w Land Roverze Discovery II odpowiada bezpiecznik numer 15 w skrzynce bezpieczników w przedziale pasażerskim.
Główna skrzynka bezpieczników
Główna skrzynka bezpieczników jest zamontowana pod i po jednej stronie kolumny kierownicy;

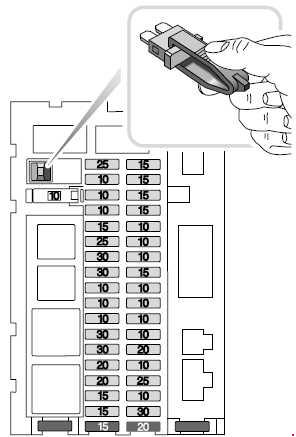

Land Rover Discover – schemat skrzynki bezpieczników – główna skrzynka bezpieczników
Land Rover Discover – schemat skrzynki bezpieczników – główna skrzynka bezpieczników
Numer
|
Ampery [A]
|
Opis
|
| 1 |
25 |
Centralny zamek drzwi |
| 2 |
10 |
Zwolnienie klapy paliwa |
| 3 |
10 |
Pakiet przyrządów;
Podświetlenie przełącznika. |
| 4 |
10 |
Światła przeciwmgielne – tylne |
| 5 |
10 |
Światła drogowe – lewe |
| 6 |
25 |
Dmuchawa klimatyzacji – tył |
| 7 |
30 |
Dmuchawa nagrzewnicy – przód |
| 8 |
30 |
Podgrzewana szyba tylna;
Podgrzewane lusterka. |
| 9 |
10 |
Normalna wiązka reflektora – lewe |
| 10 |
10 |
Normalna wiązka reflektora – prawe |
| 11 |
10 |
Światła pozycyjne i tylne – lewe;
Oświetlenie tablicy rejestracyjnej;
Oświetlenie przełącznika;
Gniazdo przyczepy. |
| 12 |
30 |
Szyberdach |
| 13 |
30 |
Elektryczne szyby – tylne |
| 14 |
20 |
Cewki zapłonowe |
| 15 |
20 |
Zapalniczka;
Oświetlenie wnętrza;
Podgrzewanie foteli;
Podświetlenie lusterka kosmetycznego. |
| 16 |
15 |
Radio;
Czujnik parkowania;
Oświetlenie lusterka kosmetycznego;
Ogrzewanie siedzeń. |
| 17 |
15 |
Wzmacniacz radiowy;
Głośniki. |
| 18 |
15 |
Silnik wycieraczek – tył |
| 19 |
15 |
Silnik wycieraczek – przód
Spryskiwacz szyby – przód |
| 20 |
15 |
Oświetlenie wnętrza;
Pamięć zegara/radia;
Ponowne uruchomienie silnika;
Odtwarzacz CD;
Zamek centralny;
Diagnostyka. |
| 21 |
15 |
Skrzynka rozdzielcza;
Alarm dźwiękowy;
Shift i/lock. |
| 22 |
10 |
Światła drogowe – prawe |
| 23 |
10 |
Rozrusznik |
| 24 |
10 |
Alternator;
Automatyczna skrzynia biegów;
Zarządzanie silnikiem. |
| 25 |
15 |
Światła hamowania;
Światła cofania. |
| 26 |
10 |
Przekaźniki obwodów pomocniczych |
| 27 |
10 |
Przyrządy;
Kontrola zjazdu ze wzniesienia. |
| 28 |
10 |
Zawieszenie samopoziomujące;
Hamowanie przeciwblokujące. |
| 29 |
10 |
Aktywne wspomaganie pokonywania zakrętów (ACE) |
| 30 |
20 |
Tempomat;
Lusterka elektryczne;
Spryskiwacz szyb – tył. |
| 31 |
10 |
Dmuchawa klimatyzacji – przód |
| 32 |
25 |
Gniazdo akcesoriów |
| 33 |
10 |
Światła pozycyjne i tylne – prawe;
Radio;
Gniazdo przyczepy;
Podświetlenie przełącznika. |
| 34 |
30 |
Elektryczne szyby – przód |
| 35 |
10 |
Poduszka powietrzna SRS |
Skrzynka bezpieczników w komorze silnika
Druga skrzynka bezpieczników znajduje się po prawej stronie komory silnika obok zbiornika płynu chłodzącego.

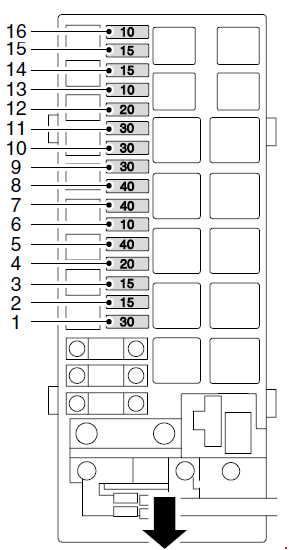

Land Rover Discover – schemat skrzynki bezpieczników – komora silnika
Numer
|
Ampery [A]
|
Opis |
| 1 |
30 |
Wtryskiwacze paliwa |
| 2 |
15 |
System zarządzania silnikiem |
| 3 |
15 |
Przednie światła przeciwmgielne |
| 4 |
20 |
Spryskiwacze reflektorów |
| 5 |
40 |
Wentylatory chłodzące |
| 6 |
10 |
Klimatyzacja |
| 7 |
40 |
Podgrzewana szyba przednia – lewa |
| 8 |
40 |
Podgrzewana szyba przednia – prawa |
| 9 |
30 |
Światła przyczepy |
| 10 |
30 |
Pompa paliwowa |
| 11 |
30 |
Zawór ABS |
| 12 |
20 |
Automatyczna skrzynia biegów |
| 13 |
10 |
Jednostka sterująca nadwozia (BCU) |
| 14 |
15 |
Kierunkowskazy
Światła awaryjne |
| 15 |
15 |
Aktywne wspomaganie pokonywania zakrętów (ACE) |
| 16 |
10 |
Klakson |
Bezpieczniki pod siedzeniem
Dwa identyczne małe bloki bezpieczników znajdują się pod każdym przednim siedzeniem.
Land Rover Discover – schemat skrzynki bezpieczników – pod siedzeniem
Numer
|
Ampery [A]
|
Opis
|
| 1 |
40 |
Elektryka siedzenia |
| 2 |
3 |
Podparcie lędźwiowe – pompa |
| 3 |
3 |
Podparcie lędźwi – solenoid |
