Schematy skrzynek bezpieczników i przekaźników – Land Rover Discovery
Dotyczy pojazdów wyprodukowanych w latach:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998.
Za zapalniczkę w Land Roverze Discovery odpowiada bezpiecznik numer 6 w skrzynce bezpieczników w przedziale pasażerskim.
Skrzynka bezpiecznikowa

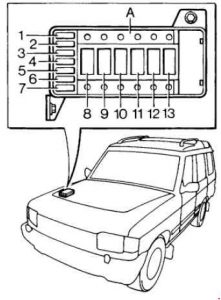

Land Rover Discover – schemat skrzynki bezpieczników
Numer
|
Ampery [A]
|
Opis |
| 1 |
15 |
Światła stopu;
Kierunkowskazy. |
| 2 |
10 |
Światło boczne lewe |
| 3 |
10 |
Radio/kaseta/odtwarzacz CD |
| 4 |
10 |
Światła drogowe prawe |
| 5 |
10 |
Światła drogowe lewe |
| 6 |
20 |
Zapalniczka |
| 7 |
10 |
Poduszka powietrzna SRS |
| 8 |
10 |
Światła boczne prawe |
| 9 |
10 |
Tylne światła przeciwmgielne |
| 10 |
10 |
Światło mijania prawego reflektora |
| 11 |
10 |
Światło mijania lewe |
| 12 |
10 |
Jednostka wielofunkcyjna |
| 13 |
10 |
Zasilanie zapłonu dla jednostki wielofunkcyjnej |
| 14 |
10 |
Przyrządy;
Zegar;
Przetwornik prędkości;
SRS (wtórny). |
| 15 |
10 |
Klimatyzacja;
Okna. |
| 16 |
20 |
Spryskiwacze i wycieraczki – przód |
| 17 |
10 |
Rozrusznik, świeca żarowa |
| 18 |
10 |
Spryskiwacz i wycieraczka – tył;
Lusterka;
Tempomat. |
| Satelita „B” |
| 1 |
30 |
Elektryczne szyby – przód |
| 2 |
30 |
Elektryczne szyby – tylne |
| 3 |
10 |
Hamowanie przeciwblokujące |
| 4 |
15 |
Centralny zamek drzwi |
| 5 |
30 |
Elektryczny dach słoneczny |
| 6 |
20 |
Światła przyczepy |
| Satelita „C” |
| 1 |
15 |
Alarm antykradzieżowy |
| 2 |
20 |
Spryskiwacze reflektorów |
| 3 |
10 |
Zarządzanie silnikiem |
| 4 |
5 |
Hamulce przeciwblokujące |
| 5 |
10 |
Alarm antykradzieżowy |
| 6 |
25 |
Klimatyzacja tylna;
Nagrzewnica. |
Skrzynka bezpieczników w komorze silnika
Land Rover Discover – schemat skrzynki bezpieczników – komora silnika
Numer
|
Ampery [A]
|
Opis |
| 1 |
30 |
Podgrzewana tylna szyba |
| 2 |
20 |
Światła |
| 3 |
30 |
Klimatyzacja |
| 4 |
30 |
Światła awaryjne, klakson |
| 5 |
30 |
Hamowanie przeciwblokujące |
| 6 |
5 |
Pompa paliwowa |
| 7 |
20 |
System paliwowy |
| 8 |
|
Pompa ABS |
| 9 |
|
Obwody zapłonowe |
| 10 |
|
Oświetlenie |
| 11 |
|
Podnośnik szyby;
Centralny zamek drzwi;
Dmuchawa tylna. |
| 12 |
|
Nagrzewnica;
Klimatyzacja. |
| 13 |
|
Generator |
