Schematy skrzynek bezpieczników i przekaźników – Lancia Ypsilon
Dotyczy pojazdów wyprodukowanych w latach:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

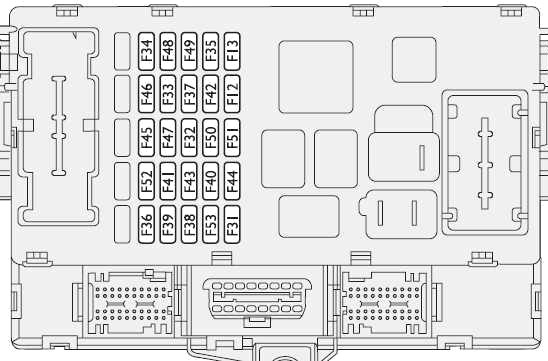

Schemat skrzynki bezpieczników tablicy rozdzielczej
Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników na desce rozdzielczej, zdejmij plastikową osłonę (A).
| Numer |
Ampery [A] |
Opis |
| F12 |
7,5 |
Prawy reflektor świateł mijania |
| F13 |
7,5 |
Lewy reflektor świateł mijania;
Urządzenie do ustawiania reflektorów. |
| F31 |
5 |
Int/a dla cewek i przekaźników jednostek sterujących komory silnika, komputera pokładowego |
| F32 |
5 |
+30 przednich lamp sufitowych |
| F33 |
– |
– |
| F34 |
– |
– |
| F35 |
5 |
+15 światła cofania, licznik paliwa Multijet, czujnik wody w oleju napędowym |
| F36 |
10 |
+30 odblokowania rozruchu |
| F37 |
5 |
+15 światła stop, trzecie światło stop, tablica rozdzielcza |
| F38 |
15 |
Zamek drzwi (przekaźniki wewnątrz komputera nadwozia) |
| F39 |
10 |
+30 nawigator / ustawienie nagłośnienia / nagłośnienie, centrala Blue&Me, system ogrzewania i wentylacji, gniazdo diagnostyczne eobd |
| F40 |
30 |
Podgrzewana tylna szyba |
| F41 |
– |
– |
| F42 |
5 |
+15 jednostka sterująca ABS/VDC, czujnik odchylenia (vdc) |
| F43 |
30 |
Wycieraczka szyby przedniej, pompa spryskiwacza szyby przedniej / spryskiwacz szyby tylnej |
| F44 |
15 |
Aktualne gniazdko/zapalniczka |
| F45 |
– |
– |
| F46 |
– |
– |
| F47 |
20 |
Elektryczna szyba kierowcy |
| F48 |
20 |
Elektryczna szyba pasażera |
| F49 |
5 |
+15 system ogrzewania i wentylacji, centralny panel sterowania w desce rozdzielczej, panel sterowania w drzwiach kierowcy, sterowanie lusterkami, sterownik elektrycznego podnośnika szyb kierowcy, szyberdach, czujnik zmierzchu/deszczu |
| F50 |
7,5 |
System poduszek powietrznych |
| F51 |
5 |
+15 dla nawigatora / ustawienia nagłośnienia / nagłośnienie (niskie), przyciski na kierownicy, centralka Blue&Me, tempomat |
| F52 |
15 |
Podgrzewana tylna szyba |
| F53 |
7,5 |
+30 tablica przyrządów, tylne światło przeciwmgielne |

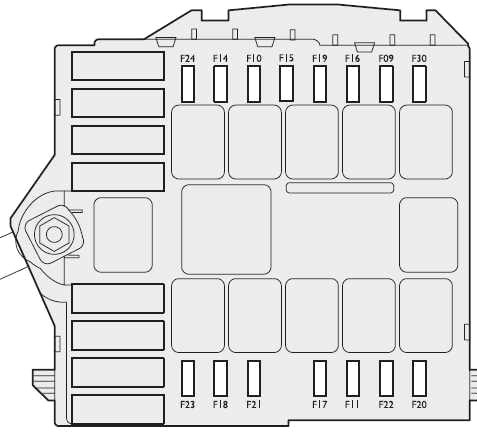

Schemat skrzynki bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| F09 |
– |
– |
| F10 |
15 |
Klakson |
| F11 |
15 |
Różne usługi wtórne wtrysku elektronicznego |
| F14 |
7,5 |
Prawy reflektor świateł drogowych |
| F15 |
7,5 |
Lewe światła drogowe |
| F17 |
10 |
Podstawowe usługi wtrysku elektronicznego (z wyłączeniem silnika 1.4 8V) |
| F18 |
7,5 |
+30 jednostka sterująca eobd, elektroniczny system wtrysku, seria wentylatorów chłodzących silnika/cewka przekaźnika równoległego (silnik 1.3 Multijet 90 KM z systemem ogrzewania i wentylacji) |
| F19 |
7,5 |
Kompresor |
| F20 |
– |
– |
| F21 |
15 |
Pompa paliwa (z wyłączeniem silnika 1.2 8V) |
| F22 |
15 |
Podstawowe usługi wtrysku elektronicznego (silnik 1.4 16V, 1.4 8V, 1.3 Multijet) |
| Pompa paliwa (silnik 1.2 8V) |
| F24 |
7,5 |
15/54 elektryczna jednostka sterująca wspomaganiem kierownicy |
| F30 |
15 |
Przednie światła przeciwmgielne |
