Schematy skrzynek bezpieczników i przekaźników – Lancia Musa
Dotyczy pojazdów wyprodukowanych w latach:
2007, 2008, 2009, 2010, 2011, 2012.

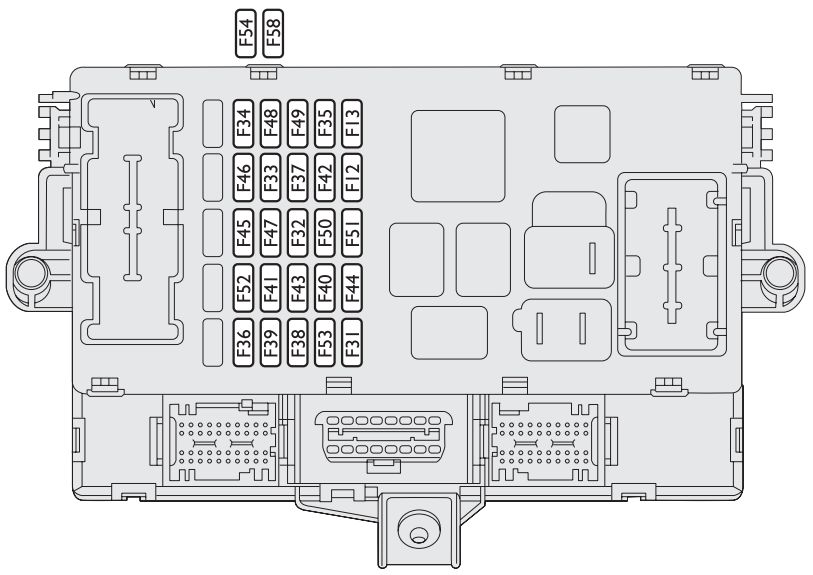

Skrzynka bezpieczników na desce rozdzielczej
| Opis |
Bezpiecznik |
Ampery [A] |
| Reflektor świateł mijania z prawej strony |
F12 |
15 |
| Reflektor świateł mijania z lewej strony / urządzenie do ustawiania reflektorów |
F13 |
15 |
| Światła cofania/cewki przekaźników skrzynki sterowniczej komory silnika/komputer nadwozia |
F31 |
7,5 |
| +30 Centrale sterujące drzwi kierowcy / pasażera (*) |
F32 |
15 |
| Lewe tylne okno elektryczne |
F33 |
20 |
| Prawe tylne okno elektryczne |
F34 |
20 |
| +15 Tempomat, sygnał z włącznika na pedale hamulca dla jednostek sterujących (*) |
F35 |
7,5 |
| +30 Ustawienie dla sterownika przyczepy, zamki tylne zamki przednie ze sterownikiem drzwi jednoskrzydłowych (*) |
F36 |
20 |
| +15 Trzecie światło hamowania, tablica przyrządów, światła hamowania (*) |
F37 |
10 |
| Odblokowanie rozruchu |
F38 |
15 |
| +30 gniazdo diagnostyczne EOBD, nagłośnienie, nawigator, jednostka kontroli ciśnienia w oponach (*) |
F39 |
10 |
| Tylny podgrzewany ekran |
F40 |
30 |
| Podgrzewane lusterka elektryczne w drzwiach |
F41 |
7,5 |
| +15 Jednostka sterująca ABS / ESP (*) |
F42 |
7,5 |
| Wycieraczka/spryskiwacz szyby przedniej |
F43 |
30 |
| Zapalniczka / gniazdo prądowe na tunelu |
F44 |
20 |
| Podgrzewane siedzenia |
F45 |
15 |
| Gniazdo prądu rozruchowego |
F46 |
20 |
| Zasilanie centralki drzwi kierowcy (podnośnik szyby, zamek) |
F47 |
20 |
| Zasilanie centralki drzwi pasażera (podnośnik szyby, zamek) |
F48 |
20 |
| +15 mediów (kontrolki lewego i centralnego panelu deski rozdzielczej, elektryczne lusterka, oświetlenie sterowania podgrzewanymi fotelami, ustawienie dla radiotelefonu, nawigatora, czujniki deszczu / światła dziennego, centralka czujnika parkowania, oświetlenie sterowania szyberdachu) (*) |
F49 |
7,5 |
| Jednostka sterująca poduszki powietrznej |
F50 |
7,5 |
| +15 Sterownik ciśnienia w oponach, sterowanie ECO / Sport (*) |
F51 |
7,5 |
| Wycieraczka/spryskiwacz tylnej szyby |
F52 |
15 |
| +30 Kierunkowskazy, światła awaryjne, tablica przyrządów (*) |
F5 |
10 |
(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)
(*) +15 = zacisk dodatni pod klawiszem

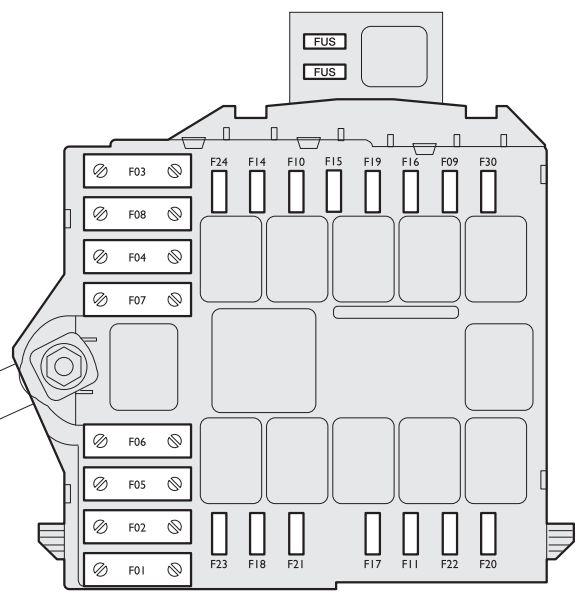

Skrzynka bezpieczników w pobliżu akumulatora
| Opis |
Bezpiecznik |
Ampery [A] |
| Jednostka sterująca deski rozdzielczej 1 |
F1 |
70 |
| Jednostka sterująca wspomagania kierownicy |
F2 |
70 |
| Stacyjka |
F3 |
20 |
| Jednostka sterująca deski rozdzielczej 2 |
F4 |
50 |
| Jednostka sterująca ABS/ESP |
F5 |
50 |
| Elektryczny wentylator chłodnicy (niska prędkość) (wszystkie wersje) |
F6 |
30 |
| Elektryczny wentylator chłodnicy (wysoka prędkość) (z wyjątkiem wszystkich wersji 1.4 16V podgrzewany) |
F7 |
40 |
| Wentylator elektryczny do klimatyzacji |
F8 |
30 |
| Spryskiwacz reflektorów |
F9 |
20 |
| Klakson |
F10 |
15 |
| Usługi wtórne wtrysku elektronicznego |
F11 |
15 |
| Prawy reflektor świateł drogowych |
F14 |
10 |
| Lewy reflektor świateł drogowych |
F15 |
10 |
| Usługi podstawowe wtrysku elektronicznego |
F17 |
10 |
| +30 Sterownik silnika / Przełącznik zdalnego sterowania wentylatora elektrycznego chłodnicy (1.9 Multijet) (*) |
F18 |
7,5 |
| Kompresor |
F19 |
7,5 |
| Podgrzewany filtr oleju napędowego (Multijet) |
F20 |
30 |
| Pompa paliwowa |
F21 |
15 |
| Podstawowe usługi wtrysku elektronicznego (1,4 16V) |
F22 |
15 |
| Usługi podstawowe wtrysku elektronicznego (Multijet) |
F22 |
20 |
| Dwufunkcyjna pompa olejowa do skrzyni biegów |
F23 |
15 |
| Dwufunkcyjny system zasilania skrzynki bezpieczników skrzyni biegów (+ klucz) |
F 16 |
7,5 |
| +15 Elektryczne wspomaganie kierownicy (*) |
F24 |
7,5 |
| Przednie światła przeciwmgielne |
F30 |
15 |
(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)
(*) +15 = zacisk dodatni pod klawiszem
Opcjonalna skrzynka bezpieczników (na dodatkowym wsporniku)
| Opis |
Bezpiecznik |
Ampery [A] |
| +30 Zewnętrzny wzmacniacz radiowy (*) |
F34 |
15 |
| +30 Szyberdach (*) |
F58 |
20 |
(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)
(*) +15 = zacisk dodatni pod klawiszem
Bezpieczniki na zewnątrz skrzynki bezpieczników w komorze silnika
| Opis |
Bezpiecznik |
Ampery [A] |
| Dwufunkcyjna pompa skrzyni biegów |
F01 |
30 |
| Podgrzewanie świec żarowych (Multijet) |
F04 |
50 |
(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)
(*) +15 = zacisk dodatni pod klawiszem
