Schematy skrzynek bezpieczników i przekaźników – Komatsu PC14R-2

Skrzynka bezpiecznikowa

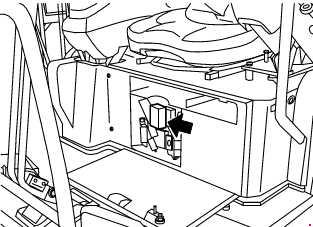

Komatsu PC14R-2 - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Zasilanie radia
2	30	Zasilanie elektrozaworu zatrzymania silnika, zegar zatrzymania silnika, przekaźnik bezpieczeństwa, wzbudzenie alternatora
3	10	Pompa paliwa, światło robocze
4	20	Przełącznik wysokiej/niskiej prędkości, elektrozawór PPC, zasilanie wyświetlacza
5	15	Klakson
6	15	Wycieraczka przedniej szyby, oświetlenie górne, ogrzewanie (dla maszyny z kabiną)
7	10	Wyposażenie dodatkowe
8	10	Światło obrotowe
9	—	Pusty
10	—	Pusty
11	—	Pusty

Zobacz także: Komatsu PC25-1 - skrzynka bezpieczników i przekaźników

Główny bezpiecznik

Jeżeli rozrusznik nie działa po przekręceniu wyłącznika zapłonu w położenie ON, bezpiecznik (1) mógł się przepalić. Otwórz pokrywę po lewej stronie urządzenia, aby sprawdzić bezpiecznik i wymień go w razie potrzeby. Główny bezpiecznik jest umieszczony na akumulatorze.
