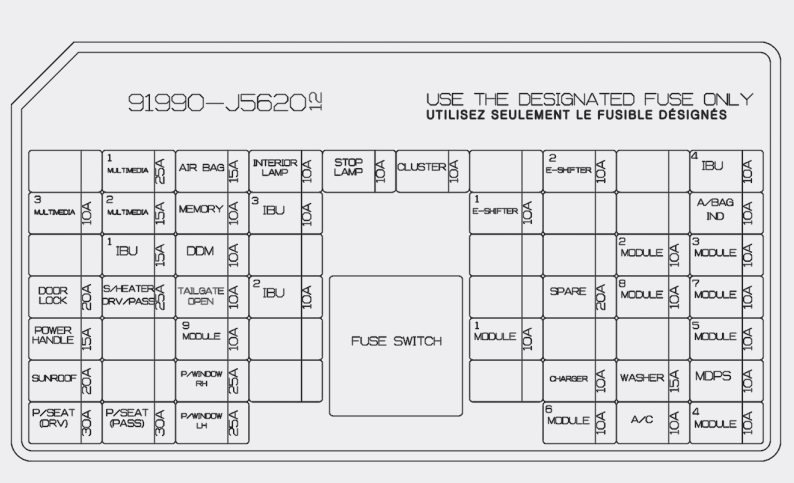

| Nazwa |
Ampery [A] |
Opis |
| MULTI MEDIA 1 |
25A |
Niski konwerter DC-DC (audio) |
| AIR BAG |
15A |
Moduł sterujący SRS (dodatkowy system bezpieczeństwa), czujnik wykrywania obecności pasażera |
| INTERIOR LAMP |
10 A |
Lampka konsoli sufitowej, Lampka środkowa wnętrza pojazdu, Lampka wnętrza pojazdu, Przełącznik lampki toaletki po lewej i prawej stronie, Lampa bagażnika po lewej i prawej stronie, Lampka schowka na rękawiczki, Lampka nastrojowa drzwi kierowcy/pasażera, Lampka drzwi kierowcy/pasażera, Lampka nożna pasażera i kierowcy |
| STOP LAMP |
10 A |
IBU, wyłącznik świateł stopu |
| CLUSTER |
10 A |
Zestaw wskaźników, wyświetlacz Head-Up |
| E-SHIFTER 2 |
10 A |
Elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (IG1) |
| IBU 4 |
10 A |
IBU (IG1) |
| MULTI MEDIA 3 |
10 A |
Zestaw wskaźników, wyświetlacz Head-Up, przełącznik klimatyzacji, ładowarka bezprzewodowa |
| MULTI MEDIA 2 |
15A |
Jednostka główna nawigacji i audio |
| MEMORY 1 |
10 A |
Moduł sterujący klimatyzatora, przełącznik klimatyzatora, wskaźnik bezpieczeństwa, wyświetlacz Head-Up |
| IBU 3 |
10 A |
IBU (B+) |
| E-SHIFTER 1 |
10 A |
Elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (B+) |
| A/BAG IND. |
10 A |
Zestaw wskaźników, wskaźnik przypomnienia o zapięciu pasa przez pasażera/tylne siedzenie |
| IBU 1 |
15A |
IBU (B+) |
| DDM |
10 A |
Moduł drzwi kierowcy, lusterko zewnętrzne kierowcy i pasażera |
| MODULE 2 |
10 A |
IBU (IG2) |
| MODULE 3 |
10 A |
Przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów, moduł drzwi kierowcy, przełącznik świateł stopu |
| DOOR LOCK |
20 A |
Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi |
| S/HEATER DRV/PASS |
25A |
Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia |
| TAIL GATE |
10 A |
Przekaźnik pokrywy tylnej klapy, przekaźnik pokrywy paliwa, przełącznik Crash Pad |
| IBU 2 |
10 A |
Czujnik deszczu, IBU (B+ (ESCL)) |
| SPARE |
20 A |
ZAPASOWY |
| MODULE 8 |
10 A |
Sterownik wentylatora chłodzącego (silnik BLDC) |
| MODULE 7 |
10 A |
IBU, jednostka ECS, AWD (napęd na wszystkie koła) ECM (elektroniczny moduł sterujący), moduł inteligentnego tempomatu, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów, przełącznik konsoli (przód/góra), moduł ostrzegania o kolizji w martwym polu po lewej stronie/po prawej stronie, czujnik kąta skrętu, moduł pochylenia i teleskopu kierownicy, kamera wielofunkcyjna, przełącznik Crash Pad |
| POWER HANDLE |
15A |
Moduł pochylenia i teleskopowy układu kierowniczego |
| MODULE 9 |
10 A |
Jednostka sterująca lędźwiowego odcinka lędźwiowego kierowcy |
| MODULE 1 |
10 A |
Złącze łącza danych, przełącznik konsoli (górny), lampka nastrojowa kierowcy/pasażera/drzwi, lampka nastrojowa (dekoracja), monitor lampki nastrojowej, przełącznik świateł awaryjnych, moduł lampki nastrojowej |
| MODULE 5 |
10 A |
Moduł sterujący klimatyzatora, przełącznik klimatyzatora, audio, jednostka główna nawigacji audio-wideo, połączenie łącza danych, lampa czołowa po lewej stronie / po prawej stronie, niski konwerter DC-DC (audio / AMP (wzmacniacz)), elektrochromowe lusterko, AMP (wzmacniacz), moduł sterujący zintegrowanego systemu pamięci kierowcy, moduł sterujący fotela z wentylacją przednią, moduł sterujący podgrzewania przednich/tylnych siedzeń, ładowarka bezprzewodowa |
| SUNROOF |
20 A |
Jednostka sterująca szyberdachu (szkło) |
| P/WINDOW RH |
25A |
Moduł elektrycznego podnośnika szyby pasażera, moduł tylnego podnośnika szyby po prawej stronie, moduł tylnych drzwi po prawej stronie |
| CHARGER |
10 A |
Ładowarka USB z przodu/tyłu, przednie gniazdo zasilania (zapalniczka) |
| WASHER |
15A |
Przełącznik wielofunkcyjny |
| MDPS |
10 A |
Jednostka MDPS (wspomaganie kierownicy napędzane silnikiem) (R-MDPS (wspomaganie kierownicy napędzane silnikiem)) |
| P/SEAT (DRV) |
30 A |
Moduł sterujący zintegrowanego systemu pamięci kierowcy, przełącznik ręczny fotela kierowcy |
| P/SEAT (PASS) |
30 A |
Przełącznik ręczny siedzenia pasażera |
| P/WINDOW LH |
25A |
Moduł podnośnika szyby kierowcy, moduł podnośnika szyby tylnej po lewej stronie uchwytu |
| MODULE 6 |
10 A |
IBU, niski konwerter DC-DC (audio/AMP (wzmacniacz)), elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (SBW (Shift By Wire)), blok przyłączeniowy w komorze silnika (RLY. 4 – Przekaźnik gniazda zasilania) |
| A/C |
10 A |
Moduł sterujący klimatyzatora, przełącznik klimatyzatora, blok przyłączeniowy komory silnika (przekaźnik dmuchawy) |
| MODULE 4 |
10 A |
Lampa czołowa po lewej i prawej stronie, jednostka sterująca AFS, moduł automatycznego poziomowania reflektorów |
