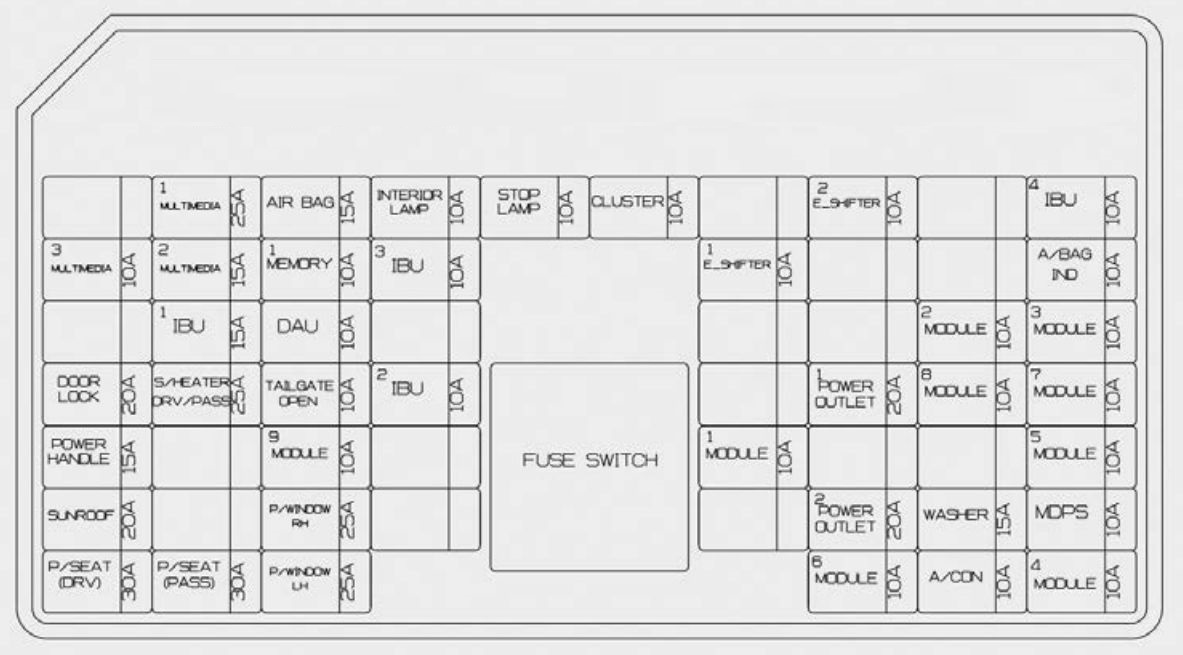

| Nazwa |
Ampery [A] |
Opis |
| MULTI MEDIA 1 |
25A |
Niski konwerter DC-DC (audio) |
| AIR BAG |
15A |
Moduł sterujący SRS (dodatkowy system bezpieczeństwa). |
| INTERIOR LAMP |
10 A |
Lampka konsoli sufitowej, Lampka wewnątrz pojazdu, Przełącznik lampki toaletki po lewej i prawej stronie, Lampi bagażnika, Lampka schowka na rękawiczki, Lampka nastrojowa drzwi kierowcy/pasażera, Lampka drzwi kierowcy/pasażera, Lampka nożna pasażera i kierowcy |
| STOP LAMP |
10 A |
IBU, wyłącznik świateł stopu |
| CLUSTER |
10 A |
Klaster instrumentów, Wyświetlacz przezierny |
| E-SHIFTER 2 |
10 A |
Elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (IG1) |
| IBU 4 |
10 A |
IBU (IG1) |
| MULTI MEDIA 3 |
10 A |
Zestaw wskaźników, wyświetlacz Head-Up, przełącznik klimatyzacji |
| MULTI MEDIA 2 |
15A |
Audio |
| MEMORY 1 |
10 A |
Moduł sterujący klimatyzatora, przełącznik klimatyzatora, wskaźnik bezpieczeństwa, wyświetlacz Head-Up |
| IBU 3 |
10 A |
IBU (B+) |
| E-SHIFTER 1 |
10 A |
Elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (B+) |
| A/BAG IND. |
10 A |
Zestaw wskaźników, poduszka powietrzna pasażera IND. |
| IBU 1 |
15A |
IBU (B+) |
| DAU |
10 A |
Moduł drzwi kierowcy, lusterko zewnętrzne kierowcy/pasażera |
| MODULE 2 |
10 A |
IBU (IG2) |
| MODULE 3 |
10 A |
Przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów, moduł drzwi kierowcy, przełącznik świateł stopu |
| DOOR LOCK |
20A |
Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi, przekaźnik odblokowania dwóch obrotów |
| S/HEATER DRV/PASS |
25A |
Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia |
| TAIL GATE |
10 A |
Przekaźnik pokrywy tylnej klapy, przekaźnik pokrywy paliwa, przełącznik Crash Pad |
| IBU 2 |
10 A |
Czujnik deszczu |
| POWER OUTLET 1 |
20A |
Przednie gniazdo zasilania nr 2 |
| MODULE 8 |
10 A |
Sterownik wentylatora chłodzącego (silnik BLDC), monitor widoku otoczenia, moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przednich/tylnych siedzeń |
| MODULE 7 |
10 A |
IBU, jednostka ECS, AWD (napęd na wszystkie koła) ECM (elektroniczny moduł sterujący), moduł inteligentnego tempomatu, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów, przełącznik konsoli (przód/góra), moduł ostrzegania o kolizji w martwym polu po lewej stronie/po prawej stronie , czujnik kąta skrętu, moduł pochylenia i teleskopu kierownicy, kamera wielofunkcyjna, przełącznik Crash Pad |
| POWER HANDLE |
15A |
Moduł pochylenia i teleskopowy układu kierowniczego |
| MODULE 9 |
10 A |
Jednostka sterująca odcinka lędźwiowego kierowcy |
| MODULE 1 |
10 A |
Złącze łącza danych, przełącznik konsoli (górny), jednostka sterująca lampy nastrojowej |
| MODULE 5 |
10 A |
Moduł sterujący klimatyzatora, przełącznik klimatyzatora, audio. Lampa przednia po lewej i prawej stronie, niski przetwornik DC-DC (audio/AMP (wzmacniacz)), elektrochromowe lusterko, AMP (wzmacniacz), moduł sterujący zintegrowanego systemu pamięci kierowcy, Moduł sterujący wentylacji przedniego siedzenia, moduł sterujący podgrzewania przedniego/tylnego siedzenia |
| SUNROOF |
20A |
Jednostka sterująca szyberdachu (szkło) |
| P/WINDOW RH |
25A |
Moduł podnośnika szyby pasażera, moduł tylnego podnośnika szyby po prawej stronie |
| POWER OUTLET 2 |
20A |
Gniazdo zasilania z tyłu |
| WASHER |
15A |
Przełącznik wielofunkcyjny |
| MDPS |
10 A |
Jednostka MDPS (wspomaganie kierownicy napędzane silnikiem) (R-MDPS (wspomaganie kierownicy napędzane silnikiem)) |
| P/SEAT (DRV) |
30A |
Sterownik zintegrowanego systemu pamięci Moduł sterujący, moduł siedzenia napędu |
| P/SEAT (PASS) |
30A |
Moduł siedzenia pasażera |
| P/WINDOW LH |
25A |
Moduł podnośnika szyby kierowcy, moduł podnośnika szyby tylnej po lewej stronie uchwytu |
| MODULE 6 |
10 A |
IBU, niski konwerter DC-DC (audio/AMP (wzmacniacz)), elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (SBW (Shift By Wire)), blok przyłączeniowy w komorze silnika (RLY. 4 – Przekaźnik gniazda zasilania) |
| A/CON |
10 A |
Moduł sterujący klimatyzatora, przełącznik klimatyzatora. Blok przyłączeniowy komory silnika (przekaźnik dmuchawy) |
| MODULE 4 |
10 A |
Lampa czołowa po lewej i prawej stronie, jednostka sterująca AFS, moduł automatycznego poziomowania reflektorów |
