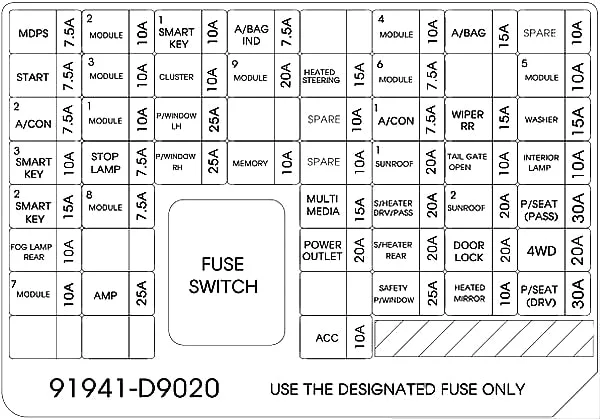

| Nazwa |
Ampery [A] |
Opis |
| MDPS |
7,5A |
Jednostka MDPS |
| MODULE 2 |
10 A |
Wentylator chłodzący |
| SMART KEY 1 |
10 A |
Moduł sterowania kluczem SMART /moduł immobilizera |
| A/BAG IND |
7,5A |
Klaster instrumentów
[Audio i ręczna klimatyzacja] Przełącznik świateł awaryjnych
[Audio i automatyczna klimatyzacja] Moduł sterujący klimatyzacji
[Nawigacja] Środkowa lampka deski rozdzielczej |
| MODULE 4 |
10 A |
Przełącznik konsoli, radar wykrywania martwego pola po lewej i prawej stronie, AWD ECM, BCM, moduł sterujący ostrzegania o opuszczeniu pasa ruchu |
| AIR BAG |
15A |
Moduł sterujący SRS, jednostka wykrywania obecności pasażerów na siedzeniu pasażera |
| START |
7,5A |
[Bez inteligentnego kluczyka i IMMO.] Skrzynka przekaźników ICM (przekaźnik alarmu włamaniowego), wyłącznik zapłonu
[Z inteligentnym kluczykiem / IMMO.] Przełącznik zakresu skrzyni biegów, ECM, moduł sterujący inteligentnego kluczyka |
| MODULE 3 |
10 A |
Moduł sterujący ogrzewania przednich i tylnych siedzeń, dźwignia zmiany biegów skrzyni automatycznej (podświetlenie), moduł sterujący przedniego siedzenia wentylacyjnego, Jednostka główna audio-wideo i nawigacji, lusterko elektrochromowe, audio, moduł sterowania klimatyzacją, uniwersalne złącze kontrolne, moduł adaptacyjnego oświetlenia przedniego, przełącznik Crash Pad, przełącznik konsoli |
| CLUSTER |
10 A |
Zestaw wskaźnikow |
| MODULE 9 |
20A |
Blok PCB (Bezpiecznik – ABS 3, VACUUM PUMP 2, ECU 6, AEB, TCU 2, MODULE) |
| HEATED STEERING |
15A |
BCM |
| MODULE 6 |
7,5A |
Moduł sterujący podgrzewania przedniego i tylnego siedzenia, moduł sterujący przedniego siedzenia wentylacyjnego |
| MODULE 5 |
10 A |
BCM, moduł sterujący inteligentnego klucza |
| A/C 2 |
7,5A |
Moduł sterowania klimatyzacją |
| MODULE 1 |
10 A |
BCM, dźwignia zmiany biegów skrzyni automatycznej |
| P/ WINDOW LH |
25A |
Główny wyłącznik szyby |
| A/C 1 |
7,5A |
Moduł sterowania klimatyzacją, jonizator klastra, blok złącza E/R (przekaźnik dmuchawy) |
| WIPER RR |
15A |
Silnik tylnej wycieraczki, skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki) |
| WASHER |
15A |
Przełącznik wielofunkcyjny |
| SMART KEY 3 |
10 A |
[Bez inteligentnego kluczyka] Moduł immobilizera
[Z inteligentnym kluczem] Inteligentny moduł sterujący, przycisk Start/Stop |
| STOP LAMP |
7,5A |
Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu |
| P/WINDOW RH |
25A |
Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera |
| MEMORY |
10 A |
Zestaw wskaźników, BCM, skrzynka przekaźników ICM (przekaźnik składania i rozkładania lusterek zewnętrznych), lusterko elektrochromowe, moduł sterujący klimatyzacji, przełącznik konsoli, przełącznik Crash Pad |
| SUN ROOF 1 |
20A |
Panoramiczny szyberdach |
| TAIL GATE OPEN |
10 A |
Przekaźnik tylnej klapy bagażnika |
| INTERIOR LAMP |
10 A |
Podświetlenie zapłonu kluczyka i wyłącznik ostrzegawczy drzwi, lampka wnętrza pojazdu, lampka konsoli górnej, lampka przednia toaletki po lewej i prawej stronie, tylna lampka osobista po lewej i prawej stronie, lampka bagażnika, lampka schowka na rękawiczki, ładowarka bezprzewodowa |
| SMART KEY 2 |
15A |
Moduł sterowania inteligentnym kluczem |
| ACC |
10 A |
Tylna ładowarka USB, wzmacniacz, przełącznik zasilania zewnętrznego lusterka, blok płytki drukowanej (przekaźnik gniazda zasilania), Moduł sterowania inteligentnym kluczem, jednostka główna audio, audio-wideo i nawigacji, BCM, ładowarka bezprzewodowa |
| MULTIMEDIA |
15A |
Jednostka główna audio, audio-wideo i nawigacja, tylna ładowarka USB |
| S/HEATER DRV/PASS |
20A |
Moduł sterowania ogrzewaniem przednich foteli, moduł sterowania przednich foteli wentylacją powietrza |
| SUN ROOF 2 |
20A |
Panoramiczny szyberdach |
| P/SEAT (PASS) |
30A |
Przełącznik ręczny fotela pasażera |
| MODULE 8 |
7,5A |
Elektromagnes klucza, pokładowy moduł diagnostyczny |
| POWER OUTLET |
20A |
Przednie gniazdo zasilania nr 1 (przednia zapalniczka) |
| S/HEATER REAR |
20A |
Moduł sterowania podgrzewaniem tylnych siedzeń |
| DOOR LOCK |
20A |
Przekaźnik blokady i odblokowania drzwi |
| 4WD |
20A |
AWD ECM (napęd na 4 koła) |
| MODULE 7 |
10 A |
Wyłącznik awaryjny, uchwyt zewnętrzny kluczyka SMART dla kierowcy/pasażera, czujnik AEB |
| AMP |
25A |
Wzmacniacz |
| SAFETY P/ WINDOW (DRV) |
25A |
Moduł szyby bezpieczeństwa po stronie kierowcy |
| HEATED MIRROR |
10 A |
Lusterko zewnętrzne po stronie kierowcy i pasażera, moduł sterowania klimatyzacją |
| P/SEAT (DRV) |
30A |
Przełącznik ręczny fotela kierowcy |
| MODULE 10 |
10 A |
BCM |
| SAFETY P/WINDOW (PASS) |
25A |
Moduł szyby bezpieczeństwa po stronie pasażera |
