Schemat skrzynek bezpieczników i przekaźników – Kia Sportage

Dotyczy pojazdów produkowanych w latach:

2020.

Panel przyrządów

Typ 1

Kia Sportage (2017-2020) - skrzynka bezpieczników i przekaźników

Typ 2

Kia Sportage (2017-2020) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
MDPS	7,5A	Jednostka MDPS
MODULE 2	10 A	Wentylator chłodzący
SMART KEY 1	10 A	Moduł sterowania kluczem SMART /moduł immobilizera
A/BAG IND	7,5A	Dźwięk i instrukcja obsługi zestawu wskaźników Klimatyzacja: Dźwięk przełącznika świateł awaryjnych i automatyczna klimatyzacja: Moduł sterowania klimatyzacji Nawigacja: Środkowa lampa na desce rozdzielczej
MODULE 4	10 A	Przełącznik konsoli, radar wykrywania martwego pola LH/RH, AWD ECM, BCM, moduł sterujący ostrzegania o opuszczeniu pasa ruchu
AIR BAG	15A	Moduł sterujący SRS, moduł wykrywania osób na siedzeniu pasażera
START	7,5A	Bez klucza SMART i IMMO .: Skrzynka przekaźników ICM (przekaźnik alarmu przeciwwłamaniowego), wyłącznik zapłonu z kluczykiem SMART / IMMO.: Przełącznik zakresu transmisji, ECM, moduł sterujący SMART Key
MODULE 3	10 A	Moduł sterowania podgrzewaniem przednich / tylnych siedzeń, dźwignia zmiany biegów ILL., moduł sterowania przednią wentylacją fotela , jednostka główna A/V i nawigacyjna, lusterko elektrochromatyczne, audio, moduł sterowania klimatyzacją, uniwersalne złącze kontrolne, moduł adaptacyjnego oświetlenia przedniego, Przełącznik Crash Pad, Przełącznik Konsoli
CLUSTER	10 A	Klaster instrumentów
MODULE 9	20A	Blok PCB (Bezpiecznik – ABS 3, VACUUM PUMP 2, ECU 6, AEB, TCU 2, MODULE)
HEATED STEERING	15A	BCM
MODULE 6	7,5A	Moduł sterowania podgrzewaniem przednich/tylnych siedzeń, moduł sterowania przednich foteli wentylacyjnych
MODULE 5	10 A	BCM, moduł sterowania kluczami SMART
A/C 2	7,5A	Moduł sterowania klimatyzacją
MODULE 1	10 A	BCM, dźwignia zmiany biegów skrzyni automatycznej
P/ WINDOW LH	25A	Główny wyłącznik okna zasilania
A/C 1	7,5A	Moduł sterowania klimatyzacją, jonizator klastra, blok złącza E/R (przekaźnik dmuchawy)
WIPER RR	15A	Silnik tylnej wycieraczki, skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki)
WASHER	15A	Przełącznik wielofunkcyjny
SMART KEY 3	10 A	Bez klucza SMART: Moduł immobilizera Z kluczem SMART: Moduł sterowania kluczykiem SMART, przycisk Start/ Stop
STOP LAMP	7,5A	Moduł sterujący kluczykiem SMART, przełącznik świateł stopu
P/WINDOW RH	25A	Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera
MEMORY	10 A	Zestaw wskaźników, BCM, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), lusterko elektrochromowe, moduł sterowania klimatyzacją, przełącznik konsoli, przełącznik poduszki powietrznej
SUN ROOF 1	20A	Panoramiczny szyberdach
TAIL GATE OPEN	10 A	Przekaźnik tylnej klapy
INTERIOR LAMP	10 A	Klucz zapłonowy III. i przełącznik ostrzegawczy drzwi, lampa wnętrza pojazdu, lampa sufitowa konsoli, przednia lampa toaletowa lewa i prawa, tylna lampa osobista lewa i prawa, lampa bagażowa, lampa schowka na rękawiczki, ładowarka bezprzewodowa
SMART KEY 2	15A	Moduł sterowania kluczami SMART
ACC	10 A	Tylna ładowarka USB, wzmacniacz, przełącznik zasilania lusterka zewnętrznego, blok PCB (przekaźnik gniazdka zasilania), moduł sterowania kluczem SMART, jednostka główna audio, audio-wideo i nawigacja, BCM, ładowarka bezprzewodowa
MULTIMEDIA	15A	Jednostka główna audio, audio-wideo i nawigacja, tylna ładowarka USB
S/HEATER DRV/PASS	20A	Moduł sterowania ogrzewaniem przednich foteli, moduł sterowania przednich foteli wentylacją powietrza
SUN ROOF 2	20A	Panoramiczny szyberdach
P/SEAT (PASS)	30A	Przełącznik ręczny fotela pasażera
MODULE 8	7,5A	Elektromagnes klucza, pokładowy moduł diagnostyczny
POWER OUTLET	20A	Przednie gniazdo zasilania nr 1 (przednia zapalniczka)
S/HEATER REAR	20A	Moduł sterowania podgrzewaniem tylnych siedzeń
DOOR LOCK	20A	Przekaźnik blokady/odblokowania drzwi
4WD	20A	AWD ECM
MODULE 7	10 A	Wyłącznik awaryjny, uchwyt zewnętrzny kluczyka SMART dla kierowcy/pasażera, czujnik AEB
AMP	25A	AMP
SAFETY P/ WINDOW (DRV)	25A	Moduł szyby bezpieczeństwa fotela kierowcy
HEATED MIRROR	10 A	Lusterko zewnętrzne zasilania kierowcy/pasażera, moduł sterowania klimatyzacją
P/SEAT (DRV)	30A	Przełącznik ręczny fotela kierowcy
MODULE 10	10 A	BCM
SAFETY P/WINDOW (PASS)	25A	Moduł szyby bezpieczeństwa fotela pasażera

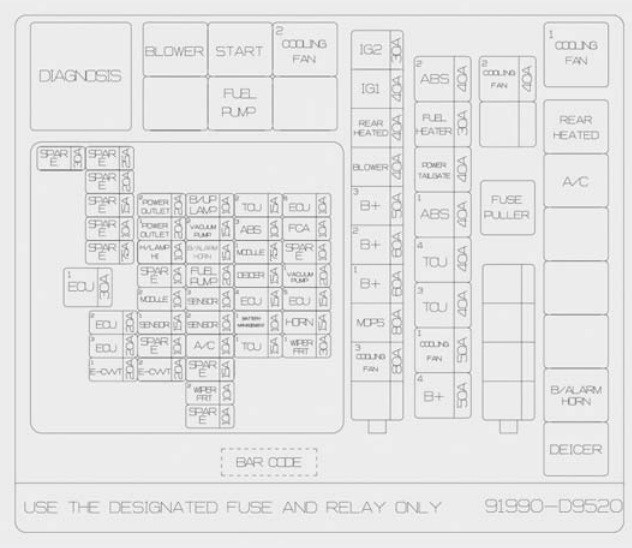

Komora silnika

Typ 1

Kia Sportage (2017-2020) - skrzynka bezpieczników i przekaźników

Typ 2

Nazwa	Ampery [A]	Opis
COOLING FAN 3	80A	Silnik wentylatora chłodzącego
MDPS	80A	Jednostka MDPS
B+1	60A	Blok przyłączeniowy SMART (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), bezpiecznik -AMP), moduł 10
B+2	60A	Blok przyłączeniowy SMART (IPS 1 (5CH), Bezpiecznik – MODUŁ 7, SMART KEY 2, SMART KET 3, LAMPA STOP)
B+3	50A	Blok przyłączeniowy SMART (bezpieczniki – szyberdach 1, szyberdach 2, S/HEATER DRV/PASS, S/HEATER REAR, SAFETY P/WINDOW, przekaźnik okna zasilania)
BLOWER	40A	Przekaźnik dmuchawy
REAR HEATED	40A	Tylny podgrzewany przekaźnik
IG1	40A	Bez SMART Key: wyłącznik zapłonu z SMART Key: blok PCB (przekaźnik PDM (IG1)/PDM (ACC)
IG2	30A	Przekaźnik startowy, bez klucza SMART: wyłącznik zapłonu; z kluczem SMART: blok PCB (przekaźnik PDM ( IG2 ))
B+4	50A	Blok złączy SMART (bezpiecznik – AWD, P/ Seat (DRV), P/ Seat (PASS), TAIL GATE OPEN, DOOR LOCK, przekaźnik wyłącznika automatycznego prądu upływu), moduł 8
COOLING FAN 1	50A	Przekaźnik wentylatora chłodzącego 1
ABS 1	40A	Moduł sterujący ESC, uniwersalne złącze kontrolne
POWER LIFTGATE	40A	Moduł klapy bagażnika
ABS 2	40A	Moduł ESC
COOLING FAN 2	40A	Przekaźnik wentylatora chłodzącego 1
WIPER FRT 2	10 A	BCM
E-CVVT 2	20A	PCM
E-CVVT 1	20A	PCM
WIPER FRT 1	30A	Bez klucza SMART: wyłącznik zapłonu z kluczem SMART: przekaźnik PDM (IG2 )
TCU 1	15A	PCM
A/C	10 A	Przekaźnik jednostki sterującej powietrzem
ECU 3	20A	PCM
HORN	15A	Przekaźnik klaksonowy
BATTERY MANAGEMENT	10 A	Czujnik akumulatora
SENSOR 2	10 A	Zawór sterujący olejem, zawór elektromagnetyczny sterowania przedmuchem, zawór elektromagnetyczny o zmiennym wlocie, elektromagnetyczny zawór sterujący RCV
SENSOR 1	15A	Czujnik tlenu (góra/dół)
ECU 2	20A	Cewka zapłonowa #1/#2/#3/#4
ECU 4	15A	PCM
SENSOR 3	10 A	Blok złącza E/R (przekaźnik wentylatora chłodzącego 1), zawór zamykający kanister, blok złącza E/R (jednostka kontroli powietrza
MODULE 2	10 A	Blok złącza E/R (przekaźnik pompy paliwa)
VACUUM PUMP 1	20A	Pompa próżniowa
DEICER	15A	Blok przyłączeniowy E/R (przekaźnik odladzacza)
FUEL PUMP	20A	Przekaźnik pompy paliwa
MODULE 1	7,5A	Wyłącznik lampy stopu
B/ALARM HORN	15A	Blok złącza E/R (przekaźnik sygnału dźwiękowego B/alarm)
H/LAMP HI	10 A	Przekaźnik H/LP z funkcją Bl
FCA	10 A	Czujnik wspomagania unikania kolizji do przodu (FCA)
ABS 3	10 A	Moduł ESC
VACUUM PUMP 2	15A	Pompa próżniowa, przełącznik próżniowy
POWER OUTLET 1	20A	Przednie gniazdo zasilania #2
ECU 6	10 A	PCM
TCU 2	15A	Przełącznik zasięgu transmisji
B/UP LAMP	10 A	Lampa tylnego zderzaka lewa i prawa, lusterko elektrochromowe
POWER OUTLET 2	20A	Tylne gniazdo zasilania
ECU 1	30A	Przekaźnik sterujący silnika

Nazwa przekaźnika		Rodzaj
Cooling Fan 1 Relay		MINI
Rear Defogger Relay		MIKRO
A/C Relay		MIKRO
B/Alarm Horn Relay		MIKRO
Deicer Relay		MIKRO
Cooling Fan 2 Relay		MIKRO
Start Relay		MIKRO
Blower Relay		MIKRO
Fuel pump Relay		MIKRO
