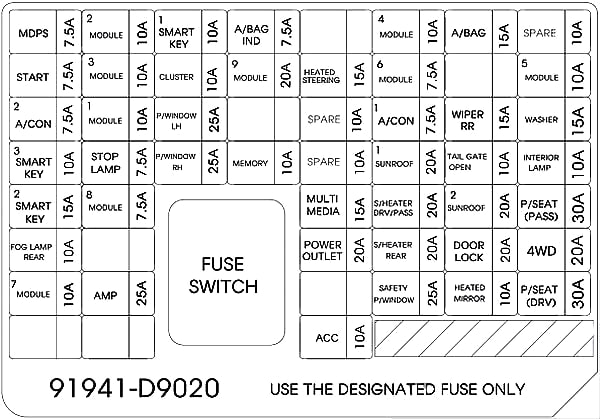

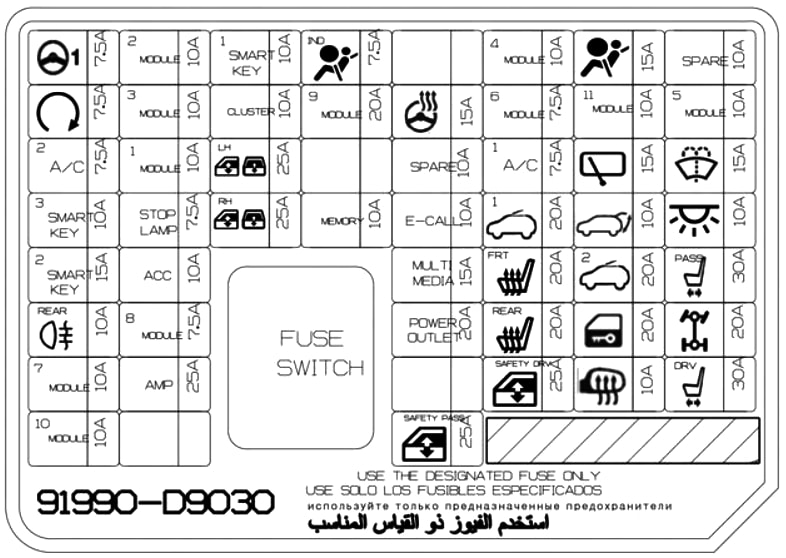

| MDPS |
7,5A |
Jednostka MDPS |
| MODULE 2 |
10 A |
Reflektor lewy/prawy |
| SMART KEY 1 |
10 A |
Moduł sterowania kluczem SMART /moduł immobilizera |
| A/BAG IND |
7,5A |
Zestaw wskaźników
[Audio i ręczna klimatyzacja] Wyłącznik awaryjny
[Audio i automatyczna klimatyzacja] Moduł sterowania klimatyzacją
[Nawigacja] Centralna lampa na desce rozdzielczej |
| MODULE 4 |
10 A |
Przełącznik konsoli, radar wykrywania martwego pola LH/RH, AWD ECM, przełącznik Crash Pad, BCM, moduł sterujący ostrzegania o opuszczeniu pasa ruchu |
| A/BAG |
15A |
Moduł sterowania SRS |
| START |
7,5A |
[ BEZ kluczyka SMART i IMMO.] Skrzynka przekaźników ICM (przekaźnik alarmu przeciwwłamaniowego), przełącznik zapłonu
[z kluczykiem SMART / IMMO.] Przełącznik zakresu skrzyni biegów, ECM, moduł sterujący kluczyka SMART |
| MODULE 3 |
10 A |
Moduł sterowania podgrzewaniem przednich/tylnych siedzeń, dźwignia zmiany biegów A/T ILL., moduł sterowania przednią wentylacją fotela, jednostka główna A/V i nawigacyjna, lusterko elektrochromatyczne, audio, moduł sterowania klimatyzacją, uniwersalne złącze kontrolne, moduł adaptacyjnego oświetlenia przedniego |
| CLUSTER |
10 A |
Klaster instrumentów |
| MODULE 9 |
20A |
Blok PCB (Bezpiecznik – ABS 3, VACUUM PUMP 2, ECU 6, AEB, TCU 2, MODULE) |
| HEATED STEERING |
15A |
BCM |
| MODULE 6 |
7,5A |
Moduł sterowania podgrzewaniem przednich/tylnych siedzeń, moduł sterowania przednich foteli wentylacyjnych |
| MODULE 5 |
10 A |
BCM, moduł sterowania kluczami SMART |
| A/CON 2 |
7,5A |
Moduł sterowania klimatyzacją |
| MODULE 1 |
10 A |
BCM, dźwignia zmiany biegów |
| P/WINDOW LH |
25A |
Główny wyłącznik okna zasilania |
| A/CON 1 |
7,5A |
Moduł sterowania klimatyzacją, jonizator klastra, blok złącza E/R (przekaźnik dmuchawy) |
| WIPER RR |
15A |
Silnik tylnej wycieraczki, skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki) |
| WASHER |
15A |
Przełącznik wielofunkcyjny |
| SMART KEY 3 |
10 A |
[ Bez klucza SMART ] Moduł immobilizera
[Z kluczem SMART] Moduł sterowania kluczem SMART, przełącznik przycisku Start/ Stop |
| STOP LAMP |
7,5A |
Moduł sterujący kluczykiem SMART, przełącznik świateł stopu |
| P/WINDOW RH |
25A |
Przełącznik główny okna, przełącznik okna zasilania pasażera |
| MEMORY |
10 A |
Bezprzewodowa ładowarka, zestaw wskaźników, złącze łącza danych, BCM, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), lusterko elektrochromowe, moduł sterowania klimatyzacją, przełącznik konsoli |
| SUN ROOF 1 |
20A |
Panoramiczny szyberdach |
| TAIL GATE OPEN |
10 A |
Przekaźnik tylnej klapy |
| INTERIOR LAMP |
10 A |
Klucz zapłonu III. i przełącznik ostrzegawczy drzwi, lampa wnętrza pojazdu, lampa sufitowa konsoli, przednia lampa toaletowa lewa i prawa, tylna lampa osobista LH/RH, lampa bagażowa, lampa schowka na rękawiczki |
| SMART KEY 2 |
15A |
Moduł sterowania kluczami SMART |
| MODULE 8 |
7,5A |
Elektromagnes klucza |
| MULTIMEDIA |
15A |
Jednostka główna audio, audio-wideo i nawigacja, tylna ładowarka USB |
| S/HEATER DRV/PASS |
20A |
Moduł sterowania ogrzewaniem przednich foteli, moduł sterowania przednich foteli wentylacją powietrza |
| SUN ROOF 2 |
20A |
Panoramiczny szyberdach |
| P/SEAT (PASS) |
30A |
Przełącznik ręczny fotela pasażera |
| POWER OUTLET |
20A |
Przednie gniazdo zasilania nr 1 (przednia zapalniczka) |
| S/HEATER REAR |
20A |
Moduł sterowania podgrzewaniem tylnych siedzeń |
| DOOR LOCK |
20A |
Przekaźnik blokady/odblokowania drzwi |
| 4WD |
20A |
AWD ECM |
| MODULE 7 |
10 A |
Wyłącznik awaryjny, uchwyt zewnętrzny kluczyka SMART dla kierowcy/pasażera, czujnik AEB |
| AMP |
25A |
AMP |
| SAFETY P/ WINDOW |
25A |
Bezpieczny moduł okna zasilania kierowcy |
| HEATED MIRROR |
10 A |
Lusterko zewnętrzne zasilania kierowcy/pasażera, moduł sterowania klimatyzacją |
| P/SEAT (DRV) |
30A |
Przełącznik ręczny fotela kierowcy |
| ACC |
10 A |
Tylna ładowarka USB, wzmacniacz, przełącznik zasilania lusterka zewnętrznego, blok PCB (przekaźnik gniazdka zasilania), moduł sterowania kluczem SMART, jednostka główna audio, audio-wideo i nawigacja, BCM, ładowarka bezprzewodowa |
