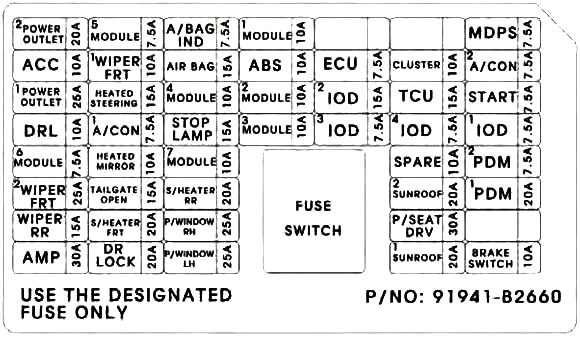

| POWER OUTLET 2 |
Gniazdo zasilania 20A |
| ACC |
10A Regulator lusterek zewnętrznych, wzmacniacz radiowy, jednostka główna systemu audio /UVO/AVN 4.0, BCM (jednostka komfortu), TMU, ECU oświetlenia dekoracyjnego, jednostka SMK, wzmacniacz LDC (400 W), wzmacniacz LDC (200 W) |
| POWER OUTLET 1 |
Zapalniczka 25A , tylne gniazdo zasilania (bezpiecznik zapalniczki Kia soul 2) |
| DRL |
10A BCM (światła do jazdy dziennej) |
| MODULE 6 |
7,5 A Silnik elektryczny do szyberdachu dachowego, przenośna lampa bagażnika (moc ładowania), wiązka przedłużająca siedzenie kierowcy (ogrzewana), tylne siedzenie (IGN2) |
| WIPER FRT 2 |
25A Silnik elektryczny wycieraczki przedniej (wycieraczka przednia, zasilanie), przekaźnik wycieraczki przedniej (niski) |
| WIPER RR |
15A Silnik elektryczny tylnej wycieraczki (tylna wycieraczka), przełącznik wielofunkcyjny (przełącznik kolumny kierownicy, szyba wycieraczki), przekaźnik tylnej wycieraczki (tylna wycieraczka), cewka przekaźnika tylnej wycieraczki |
| AMP |
Wzmacniacz 30A (radiowy), wzmacniacz LDC (400 W) |
| MODULE 5 |
7,5A BCM (jednostka komfortowa), jednostka SMK |
| WIPER FRT 1 |
10A Przełącznik wielofunkcyjny (przełącznik kolumny kierownicy, wycieraczka), BCM (moc silnika spryskiwacza (bezpiecznik pralki Kia soul 2)). |
| HTD STRG |
15A Ogrzewanie kierownicy (ogrzewanie kierownicy) |
| A / CON 1 |
7,5 A Jednostka sterująca dopływem powietrza (ręczna, automatyczna, jednostka sterująca nagrzewnicą, jednostka klimatyczna), jonizator, cewka przekaźnika PTC, cewka przekaźnika wentylatora |
| HTD MIRR |
10A Podgrzewane lusterka (lusterko zewnętrzne (podgrzewane), ECU (obciążenie elektryczne, nagrzewnica szkła), ręczna/automatyczna jednostka sterująca powietrzem (sygnał grzania) |
| T/GATE OPEN |
15A Przekaźnik otwierania tylnej klapy (silnik zamka tylnej klapy), cewka przekaźnika otwierania tylnej klapy |
| S/HEATER FRT |
20A Uprząż przedłużająca przedni fotel (moc ogrzewania) (podgrzewane przednie fotele Kia Soul 2) |
| DR LOCK |
20A Przekaźnik zamka drzwi, cewka przekaźnika zamka drzwi, cewka przekaźnika odblokowywania drzwi, przekaźnik podwójnej blokady, cewka przekaźnika podwójnej blokady |
| A/BAG IND |
7,5A Zestaw wskaźników (tablica wskaźników) |
| A/BAG |
15A ACU, EBU WCS |
| MODULE 4 |
10A ECU lusterka wewnętrznego, ECU HLLD (sterowanie zasięgiem reflektorów) z automatycznym sterowaniem |
| STOP LAMP |
15A Przełącznik awaryjny (zasilanie wskaźnika ESS), ECU światła hamowania (światło hamowania) |
| MODULE 7 |
Przełącznik trybu sportowego 10A (elektromagnes blokady zmiany biegów automatycznej skrzyni biegów), solenoid blokady zapłonu |
| S/HEATER RR |
20A Tylne siedzenie (podgrzewanie) (podgrzewane tylne siedzenia) |
| P/WDW RH |
25A Przedni prawy przełącznik podnośnika szkła (zasilanie), podnośniki szkła zapobiegające przytrzaśnięciu ECU (zasilanie) |
| P / WDW LH |
25A Przedni lewy przełącznik podnośnika szkła (zasilanie), podnośniki szkła zapobiegające przytrzaśnięciu ECU (zasilanie) |
| MODULE 1 |
10A BCM (moduł komfortu), szelki przedłużające siedzenie kierowcy |
| BRAKE SWITCH 1 |
10A Przełącznik świateł hamowania (jednostka ABC / ESC) |
| MODULE 2 |
10A Przełącznik dolny, przełącznik centralny, jednostka TPMS, tylny czujnik wspomagania parkowania, inteligentny czujnik wspomagania parkowania, inteligentny ECU wspomagania parkowania, jednostka sterująca powietrzem (nagrzewnica) (ręczna, automatyczna), pasy systemu ostrzegania o poza zasięgiem, przełącznik świateł hamowania, czujnik wody w paliwie |
| MODULE 3 |
10A Moduł dźwigni zmiany biegów, włącznik ogrzewania tylnego siedzenia, ogrzewanie tylnego siedzenia, diagnostyka, jednostka główna AVN 4.0 (magnetofon radiowy), wzmacniacz LDC (200 W), TMU, przełącznik HLLD (kontrola zasięgu reflektorów), napęd HLLD (kontrola zasięgu reflektorów) , czujnik poziomu oleju, wzmacniacz LDC (400 W) |
| ECU |
7,5A ECU, czujnik przepływu powietrza, cewka przekaźnika rozrusznika, jednostka SMK, immobilizer SMARTRA |
| IOD 2 |
15A Wzmacniacz LDC (200 W), jednostka główna systemu audio (magnetofon) / UVO / AVN 4.0, TMU |
| 1.0.D 3 |
7,5A Przekaźnik do składania lusterek zewnętrznych, przekaźnik nawojowy do składania lusterek zewnętrznych, przekaźnik do składania lusterek zewnętrznych, przekaźnik nawojowy do składania lusterek zewnętrznych. |
| CLUSTER |
10A Zestaw wskaźników (tablica wskaźników) |
| TCU |
15A Czujnik prędkości (manualna skrzynia biegów), włącznik świateł cofania, falownik pompy oleju, włącznik blokady, jednostka sterująca skrzynią biegów |
| IOD 4 |
7,5 A Złącze diagnostyczne OBDII (zasilanie), jednostka TPMS (zasilanie), zestaw wskaźników, jednostka sterująca dopływem powietrza (nagrzewnica, jednostka klimatyzacji) (ręczna, automatyczna), BCM (jednostka komfortu), brzęczyk wspomagania parkowania wstecznego |
| FOG LAMP RR |
10A Przekaźnik tylnego światła przeciwmgielnego (tylny przekaźnik PTF) |
| SUNROOF 2 |
20A Silnik elektryczny (napęd) włazu górnego (moc) |
| P/SEAT DRV |
30A Uprząż przedłużająca przedni fotel (zasilanie) |
| SUNROOF 1 |
20A Silnik elektryczny (napęd) włazu górnego (zasilanie) |
| MDPS |
7,5A Jednostka MDPS (elektryczne wspomaganie kierownicy (EUR) jednostka sterująca) |
| A / CON 2 |
7,5A Ręczna jednostka nawiewna (nagrzewnica) (maksymalna prędkość wentylatora), automatyczna jednostka sterująca nawiewem (jednostka klimatyczna) (silnik wentylatora) |
| START |
7,5 A Przekaźnik komory silnika / skrzynka bezpieczników (przekaźnik – rozruch / rozruch pomocniczy) PDM |
| IOD 1 |
7,5A Lampa w schowku (oświetlenie schowka), czujnik otwarcia drzwi, lampa konsoli sufitowej (lampa sufitowa), lampa oświetlenia indywidualnego, lampa w osłonie przeciwsłonecznej, lampa oświetlenia bagażnika (oświetlenie bagażnika), lampa przenośna (drzwi) |
| PDM 2 |
7,5А blok SMK (akumulatorowy procesor), immobilizer SMARTRA (akumulatorowy) |
| PDM 1 |
Blok SMK 20A (zasilanie) |
| BRAKE SWITCH 2 |
10A Przełącznik świateł hamowania (normalnie otwarty), jednostka SMK |
