Kia Soul (2010-2011) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
6 sierpnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Kia Soul

Dotyczy pojazdów nowych w latach:

2010, 2011.

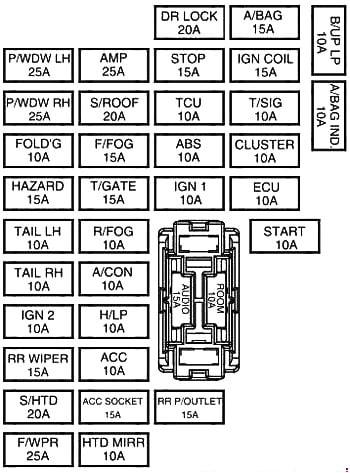

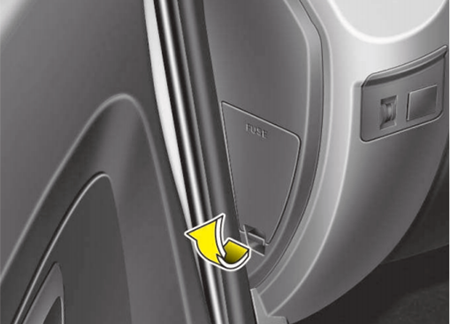

Przedział pasażerski

Kia Soul (2009) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
P/WDW LH	25A	Przełącznik główny szyby, przełącznik szyby tylnej lewej
P/WDW RH	25A	Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera, przełącznik tylnego prawego okna
F/MIRROR	10 A	Złącze łącza danych
HAZARD LP	15A	Przekaźnik zagrożeń, przełącznik zagrożeń
TAIL LH	10 A	Tylna lampa zespolona lewa, lampa czołowa lewa, lampa licencyjna
TAIL RH	10 A	Tylna lampa zespolona prawa, lampa czołowa prawa, zapadka reostatu, gniazdo AUX i USB, przełącznik zagrożeń, przełącznik ESC, zestaw wskaźników (ILL.), zestaw instrumentów (IND.), przełącznik lampy nastrojowej, główny przełącznik okna zasilania, audio, sterownik/ Przełącznik podgrzewania fotela pasażera, przełącznik dźwigni zmiany biegów, moduł sterowania klimatyzacją, przełącznik wielofunkcyjny (Remocon)
IGN 2	10 A	BCM, lusterko elektrochromowe, moduł sterowania szyberdachu
WIPER(RR)	15A	Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny (wycieraczka)
S/HTR	20A	Przełącznik ogrzewania fotela kierowcy/pasażera
WIPER(FR)	25A	Skrzynka bezpieczników i przekaźników E/R (przekaźnik przednich wycieraczek), silnik wycieraczek przednich, przełącznik wielofunkcyjny (wycieraczki)
AMP	25A	AMP
S/ROOF	20A	Moduł sterowania szyberdachu
(FOG LP(FR))	15A	Przekaźnik przednich świateł przeciwmgielnych
T/GATE OPEN	15A	Przekaźnik tylnej klapy, przekaźnik DRL
(FOG LP(RR))	10 A	Przekaźnik tylnego światła przeciwmgielnego
A/CON	10 A	Moduł sterowania klimatyzacji, skrzynka bezpieczników i przekaźników E/R (przekaźnik reflektorów (wysoki), przekaźnik dmuchawy)
H/LP	10 A	Skrzynka bezpieczników i przekaźników E/R (przekaźnik świateł głównych (niski))
ACC	10 A	Audio, przełącznik lampy nastrojowej, przełącznik zasilania lusterka zewnętrznego
ACC SOCKET	15A	Zapalniczka, przednie gniazdo zasilania
MIRR. HTD	10 A	ECM/PCM (G4FC), silnik lusterka zewnętrznego zasilania kierowcy/pasażera, moduł sterowania klimatyzacją
DR LOCK	20A	Przekaźnik zamka drzwi, przekaźnik odblokowujący drzwi, przekaźnik odblokowujący 2 obroty
STOP LP	15A	Przełącznik lampy stopu, skrzynka bezpieczników i przekaźników E/R (uniwersalne złącze kontrolne)
TCU	10 A	Czujnik prędkości pojazdu (M/T), generator impulsów „A”, generator impulsów „B”, PCM, przełącznik dźwigni zmiany biegów
ABS	10 A	Moduł sterujący ABS, moduł sterujący ESC, przełącznik ESC, czujnik kąta skrętu, skrzynka bezpieczników i przekaźników E/R (uniwersalne złącze kontrolne)
IGN 1	10 A	Moduł monitorowania ciśnienia w oponach, przełącznik wielofunkcyjny (Remocon), audio
POWER CONNECTOR (AUDIO)	15A	Audio
POWER CONNECTOR (MEMORY)	10 A	BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją, moduł monitorowania ciśnienia w oponach, przełącznik ostrzegawczy drzwi, zespół konsoli podsufitowej (lampa mapy), lampa w pomieszczeniu środkowym, lampa bagażowa
P/OUTLET. RR	15A	Tylne gniazdo zasilania
A/BAG	15A	Moduł sterowania SRS, moduł klasyfikacji wagi
IGN COIL	15A	Skraplacz, cewka zapłonowa #1 – #4
T/SIG	10 A	Przełącznik zagrożenia
CLUSTER	10 A	BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją
ECU	10 A	ECM, PCM
START	10 A	Skrzynka bezpieczników i przekaźników E/R (przekaźnik rozruchowy)
B/UP LP	10 A	Przełącznik świateł awaryjnych (M/T), przełącznik zakresu skrzyni biegów (A/T), moduł tempomatu
A/BAG W/LP	10 A	Klaster instrumentów (poduszka powietrzna IND.)

Zobacz także: Kia Sephia (1994-1998) - skrzynka bezpieczników i przekaźników

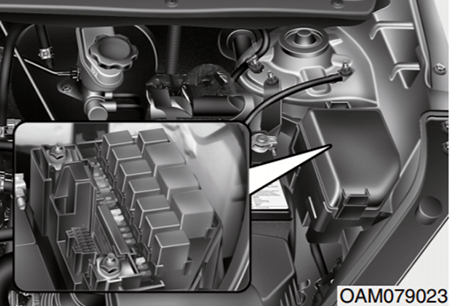

Komora silnika

Kia Soul (2009) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
BATT 2	50A	Skrzynka przyłączeniowa I/P (przekaźnik – lampa tylna, bezpiecznik – TAIL LH 10A, TAIL RH 10A, S/ROOF 20A, STOP LP 15A, DR LOCK 20A, AMP 25A, T/GATE OPEN 15A, (FOG LP(FR)) 15A, (FOG LP(RR)) 10A, Złącze zasilania – PAMIĘĆ 10A, AUDIO 15A)
BATT 1	50A	Skrzynka przyłączeniowa I/P (przekaźnik – okno zasilania, bezpiecznik – P/WDW LH 25A, P/WDW RH 25A, F/MIRROR 10A, HAZARD LP 15A)
C/FAN	40A	Przekaźnik C/wentylator (wysoki), przekaźnik C/wentylator (niski)
MAIN	125A	Generator, bezpiecznik (ABS 240A, ABS 140A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A)
ABS 2	40A	Moduł sterujący ABS, moduł sterujący ESC
ABS 1	40A	Moduł sterujący ABS, moduł sterujący ESC
RR HTD	40A	Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza)
BLW	40A	Przekaźnik dmuchawy
MDPS	80A	–
IGN 2	40A	Przełącznik zapłonu, przekaźnik rozruchu
ECU A	30A	Przekaźnik główny, ECU B 10A
F/PUMP	20A	Przekaźnik pompy paliwa
IGN 1	40A	Stacyjka
H/LP HI	20A	Przekaźnik reflektorów (wysoki)
H/LP LO	20A	Przekaźnik świateł przednich (niski)
HORN	10 A	Przekaźnik klaksonowy
H/LP LO RH	10 A	Reflektor prawy
H/LP LO LH	10 A	Reflektor lewy, zestaw wskaźników (światła mijania IND.)
ECU B	10 A	PCM, ECM (1,6 l)
ECU 3	10 A	ECU (2,0L)
ECU 2	10 A	ECU (2,0L)
ECU 1	20A	PCM, cewka zapłonowa (2,0 l), PCM (1,6 l)
INJECTOR	15A	Moduł immobilizera, siłownik regulacji prędkości biegu jałowego, wtryskiwacz #1-4, zawór zamykania kanistra
SENSOR	10 A	Czujnik położenia wałka rozrządu, zawór kontroli oleju, czujnik tlenu (góra/dół), zawór elektromagnetyczny kanistra Purje, przełącznik lampy stopu, przekaźnik A/Con, przekaźnik C/wentylator (wysoki/niski), czujnik położenia wału korbowego (2,0 l), położenie wałka rozrządu Czujnik (1,6 l)
A/CON	10 A	Przekaźnik klimatyzacji
