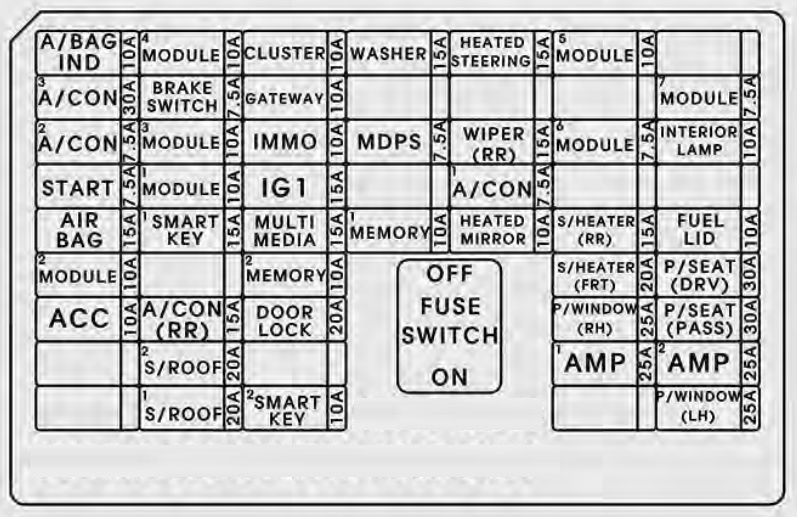

| Nazwa |
Ampery [A] |
Opis |
| AIR BAG IND. |
10 A |
Klaster, moduł sterowania klimatyzacją |
| A/CON 3 |
30A |
Bezpiecznik – A/CON 2, silnik dmuchawy |
| A/CON 2 |
7,5A |
Moduł sterowania klimatyzacją (automatyczny) |
| START |
7,5A |
Blok złącza E/R (przekaźnik startowy), przełącznik zakresu mostu pędnego |
| AIR BAG |
15A |
Moduł sterujący SRS, czujnik wykrywania pasażerów w pasażerach |
| MODULE 2 |
10 A |
Przełącznik Crash Pad, moduł monitorowania ciśnienia w oponach, 4WD ECM, moduł ostrzegania o opuszczeniu pasa ruchu, przełącznik konsoli, tylny czujnik wspomagania parkowania lewy i prawy, tylny brzęczyk wspomagania parkowania, tylny czujnik wspomagania parkowania (środek), radar wykrywania martwego pola lewy i prawy, moduł elektrycznego hamulca postojowego |
| ACC |
10 A |
Blok PCB (przekaźnik PDM (ACC), przekaźnik zasilania), BCM, audio, jednostka główna A/V i nawigacyjna, jednostka monitorująca Surround View, moduł sterowania inteligentnym kluczem, AMP, ładowarka USB , jednostka telematyczna |
| MODULE 4 |
10 A |
Moduł automatycznego poziomowania reflektorów, siłownik urządzenia poziomowania reflektorów lewych i prawych |
| BRAKE SWITCH |
7,5A |
Moduł inteligentnego sterowania kluczykiem, przełącznik lampy stopu |
| MODULE 3 |
10 A |
Moduł sterowania klimatyzacją, jednostka główna A/V i nawigacji, lusterko elektrochromowe, moduł sterowania IMS kierowcy, wskaźnik dźwigni zmiany biegów, podgrzewania tylnych siedzeń, moduł sterowania wentylacją przednią, moduł sterowania podgrzewaniem przednich siedzeń, moduł telematyki |
| MODULE 1 |
10 A |
BCM, przełącznik świateł stopu, moduł drzwi kierowcy/pasażera |
| SMART KEY 1 |
15A |
Inteligentny moduł sterowania kluczami |
| A/CON (RR) |
15A |
Skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy) |
| SUNROOF 2 |
20A |
Moduł sterujący szyberdachu (rolka) |
| SUNROOF 1 |
20A |
Moduł sterujący szyberdachu (szkło) |
| CLUSTER |
10 A |
Klaster instrumentów |
| GATEWAY |
10 A |
Bramka (MCU IG1) |
| IMMO. |
10 A |
Moduł inteligentnego sterowania kluczem, moduł immobilizera |
| IG1 |
15A |
Blok złącza E/R (bezpiecznik – MDPS 3, TCU 1), blok PCB (bezpiecznik – ABS 3, SENSOR 6, ECU 1, CRUISE) |
| MULTIMEDIA |
15A |
Ładowarka USB, jednostka główna audio, audio-wideo i nawigacja, jednostka telematyczna |
| MEMORY 2 |
10 A |
Klaster przyrządów, złącze łącza danych, moduł sterowania klimatyzacją, tylny moduł sterowania klimatyzacją, sprężyna zegarowa, MUT, lusterko elektrochromowe, moduł drzwi kierowcy/pasażera, przełącznik szyby pasażera, moduł sterowania IMS kierowcy |
| DOOR LOCK |
20A |
Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik tylnej klapy, MODUŁ DRZWI KIEROWCY/PASAŻERA/RL/RR |
| SMART KEY 2 |
10 A |
Przełącznik przycisku Start/Stop, moduł inteligentnego sterowania kluczykiem, moduł immobilizera |
| WASHER |
15A |
BCM, przełącznik wielofunkcyjny |
| MDPS |
7,5A |
JEDNOSTKA MDPS (TYP KOLUMNY), czujnik kąta skrętu |
| MEMORY 1 |
10 A |
BCM |
| HEATED STEERING |
15A |
BCM |
| WIPER (RR) |
15A |
Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| A/CON 1 |
7,5A |
Moduł sterowania klimatyzacji, jonizator klastra, blok przyłączeniowy E/R (przekaźnik dmuchawy), skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy) |
| HEATED MIRROR |
10 A |
Moduł sterowania klimatyzacją, lusterko zewnętrzne zasilania kierowcy/pasażera |
| MODULE 5 |
10 A |
BCM, inteligentny moduł sterowania kluczami |
| MODULE 6 |
7,5A |
Jednostka monitorująca widok otoczenia, tylny moduł sterowania klimatyzacją, podgrzewania tylnych siedzeń , moduł sterowania przednią wentylacją powietrza, moduł sterowania podgrzewaniem przednich siedzeń, moduł falownika AC, przełącznik poduszki powietrznej |
| S/HEATER (RR) |
15A |
Ogrzewacz tylnych siedzeń |
| S/HEATER (FRT) |
20A |
Moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przednich siedzeń |
| P/WINDOW (RH) |
25A |
Tylne okno prawe, przełącznik tylnego okna prawego, moduł okna bezpieczeństwa pasażera, moduł drzwi pasażera, przełącznik okna zasilania pasażera |
| AMP 1 |
25A |
AMP |
| MODULE 7 |
7,5A |
Gateway (MCU B+), przełącznik trybu sportowego, klucz elektromagnetyczny, moduł monitorowania ciśnienia w oponach |
| INTERIOR LAMP |
10 A |
Lampka schowka na rękawiczki, kluczyk zapłonu III. i przełącznik ostrzegawczy drzwi, lampa nożna kierowcy, lampa próżności Przełącznik LH/RH, lampa ładunkowa, lampa w pomieszczeniu środkowym, lampa sufitowa konsoli, tylna lampa osobista lewa i prawa |
| FUEL LID |
10 A |
Przełącznik wlewu paliwa i klapy tylnej |
| P/SEAT (DRV) |
30A |
Moduł sterowania IMS kierowcy, przełącznik ręczny fotela kierowcy |
| P/SEAT (PASS) |
30A |
Przełącznik ręczny fotela pasażera |
| AMP 2 |
25A |
AMP |
| P/WINDOW (LH) |
25A |
Tylne okno lewe, przełącznik tylnego okna lewego, moduł okna zasilania kierowcy, moduł drzwi kierowcy |
