Schemat skrzynek bezpieczników i przekaźników – Kia Sedona i Carnival GQ
Dotyczy pojazdów nowych w latach:
1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Przedział pasażerski
Skrzynka bezpieczników znajduje się za pokrywą pod tablicą rozdzielczą.
| Nazwa |
Ampery [A] |
Opis |
| 1. W/SHD |
15A |
Odmrażacz |
| 2. S/ROOF |
20 A |
Szyberdach |
| 3. SRART |
10 A |
System startowy. PCM, ACC |
| 4. HAZARD |
15A |
Jednostka kierunkowskazów i świateł awaryjnych |
| 5. P/SCK(FRT) |
20 A |
Gniazdo zasilania z przodu |
| 6. CIGAR |
20 A |
Zapalniczka |
| 7. OBD-II |
10 A |
Złącze diagnostyczne |
| 8. WIPER (FRT) |
20 A |
Wycieraczka i spryskiwacz, reflektor, przednia nagrzewnica i klimatyzacja. Układ chłodzenia. Odmrażacz |
| 9. P/SCK (RR) |
30 A |
Gniazdo zasilania z tyłu |
| 10. |
– |
– |
| 11. WPER(RR) |
10 A |
Wycieraczka i spryskiwacz, ETWS, ogrzewanie i klimatyzacja, komputer pokładowy, szyberdach |
| 12. ACC |
10 A |
Elektryczne lusterko, Zapalniczka, Gniazdo zasilania, Zegar, Bezkluczykowy dostęp, Audio |
| 13. F/FOG |
15A |
Przednie światło przeciwmgłowe |
| 14. AT |
15A |
PCM (svstem sterowania układem napędowym) |
| 15. |
|
– |
| 16. ROOM LAMP |
10 A |
Klaster instrumentów. ETWIS, światło przednie, DRL – Światła do jazdy dziennej, dostęp bezkluczykowy. Lampa wnętrza pojazdu, zegar |
| 17. |
– |
. |
| 18. |
– |
– |
| 19. STOP LAMP |
20 A |
Światło stopu |
| 20. TURN LAMP |
10 A |
Jednostka kierunkowskazów i świateł awaryjnych |
| 21. A/BAG |
10 A |
Poduszka powietrzna |
| 22. METER |
10 A |
PCM, ACC, komputer pokładowy, światło stopu, DRL – Światła do jazdy dziennej, ETWS. Klaster instrumentów. Nagrzewnica przednia i klimatyzacja |
| 23. |
– |
– |
| 24. ENGINE |
10 A |
PCM. Chłodzenie, czujnik prędkości, złącze diagnostyczne, ACC, zestaw wskaźników, ABS |

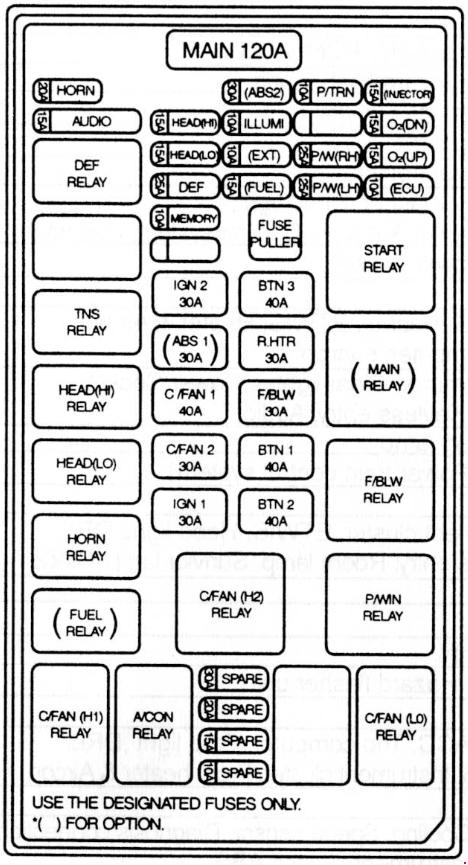

Komora silnika
| Nazwa |
Ampery [A] |
Opis |
| HORN |
20 A |
Klakson |
| ABS2 |
30 A |
ABS |
| P/TRN |
10 A |
PCM, główny przekaźnik |
| INJECTOR |
15A |
PCM |
| AUDIO |
15A |
Audio |
| HEAD (HI) |
15A |
Światła drogowe |
| ILLUMI |
10 A |
Oświetlenie dziurki od klucza |
| O2 (DN) |
15A |
PCM |
| HEAD (LO) |
15A |
Światła mijania |
| EXT |
1G A |
Światła do jazdy dziennej, lampa rejestracyjna, lampa tylna, lampa pozycyjna, lampa kierunkowskazu |
| P/W (LH) |
25 A |
Zasilanie okna |
| O2 (UP) |
15A |
PCM |
| DEF |
25 A |
Odmrażacz |
| FUEL |
15A |
Przekaźnik pompy paliwa |
| P/W (RH) |
25 A |
Zasilanie okna |
| ECU |
10 A |
PCM, chłodzenie |
| Memory |
10 A |
Przednia nagrzewnica i klimatyzacja, Etwis, system dostępu bezkluczykowego |
| IGN 2 |
30 A |
Stacyjka |
| BTN 3 |
30 A |
Jednostka kierunkowskazów i świateł awaryjnych, elektryczny zamek drzwi |
| ABS 1 |
30 A |
ABS |
| R.HTR |
30 A |
Tylna nagrzewnica i klimatyzacja |
| C/FAN 1 |
40 A |
System chłodzenia |
| F/BLW |
30 A |
Nagrzewnica przednia i klimatyzacja |
| C/FAN 2 |
30 A |
System chłodzenia |
| BTN 1 |
40 A |
Zapalniczka, Gniazdo zasilania |
| IGN 1 |
30 A |
Stacyjka |
| BTN 2 |
40 A |
Elektryczne siedzenie, PCM |
