Kia Sedona i Carnival (2019-2021) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
10 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Kia Sedona i Carnival

Dotyczy pojazdów nowych w latach:

2019, 2020, 2021.

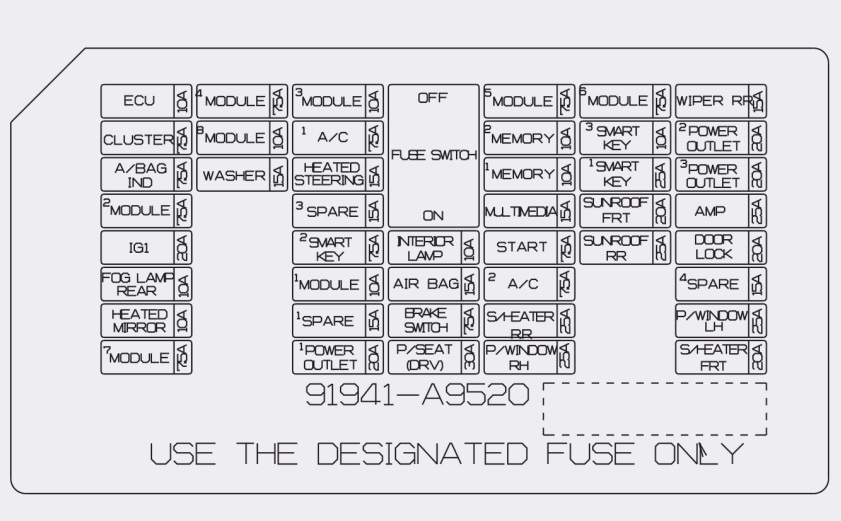

Tablica przyrządów

Nazwa	Ampery [A]	Opis
ECU	10 A	PCM, moduł sterujący inteligentnego klucza/moduł lmmobilizera
MODULE4	7,5A	Siłownik urządzenia do poziomowania reflektorów, uniwersalne złącze kontrolne, przełącznik oprawy, elektrochromowy, jednostka główna A/V i nawigacji, moduł sterujący klimatyzacji, moduł sterujący ogrzewaniem, moduł sterujący siedzenia pasażera, moduł sterujący IMS kierowcy, tylne siedzenie Moduł sterowania nagrzewnicą, moduł automatycznego poziomowania reflektorów, dźwignia zmiany biegów skrzyni automatycznej (podświetlenie)
MODULE3	10 A	Moduł LDWS, światło stopu, przedni czujnik wspomagania parkowania po lewej i prawej stronie, przedni czujnik wspomagania parkowania (ŚRODKOWY), tylny brzęczyk wspomagania parkowania, tylny czujnik wspomagania parkowania po lewej i prawej stronie, tylny czujnik wspomagania parkowania (ŚRODKOWY), Blind Radar wykrywania miejsc po lewej i prawej stronie, FCA (wspomaganie unikania kolizji czołowych)
MODULE5	7,5A	Moduł sterujący nagrzewnicą tylnych siedzeń, falownik AC, moduł sterujący nagrzewnicą, moduł sterujący wentylacji siedzenia pasażera, lampa przenośna, moduł widoku dookoła
MODULE6	7,5A	BCM, moduł sterujący inteligentnego klucza
WIPER RR	15A	Silnik wycieraczki tylnej, przekaźnik tylnej wycieraczki
CLUSTER	7,5A	Klaster instrumentów
MODULE8	10 A	JEDNOSTKA DBL
A/CON1	7,5A	Moduł sterowania klimatyzacji, jonizator, tylny przełącznik sterowania klimatyzacji, blok PCB (przekaźnik dmuchawy, przekaźnik dmuchawy RR)
MEMORY2	10 A	Złącze łącza danych, zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją, BCM, moduł drzwi przesuwnych z zasilaniem, moduł drzwi kierowcy, przełącznik okna bezpieczeństwa pasażera, moduł sterowania IMS kierowcy
SMART KEY3	10 A	Przełącznik przycisku Start/Stop, moduł immobilizera
POWER OUTLET2	20A	Gniazdo zasilania konsoli
A/BAG IND	7,5A	Zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją (automatyczny)
WASHER	15A	Przełącznik wielofunkcyjny, BCM
HEATED STEERING	15A	Sprężyna zegarowa (przełącznik na kierownicy)
MEMORY1	10 A	Sprężyna zegarowa (przełącznik na kierownicy)
SMART KEY1	25A	Inteligentny moduł sterujący kluczem
POWER OUTLET3	20A	Gniazdo zasilania z tyłu
MODULE2	7,5A	BCM, moduł drzwi kierowcy, moduł drzwi pasażera
MULTIMEDIA	15A	Ładowarka USB nr 1/#2, jednostka główna audio-wideo i nawigacji
S/ROOF FRT	20A	Silnik przedniego szyberdachu
AMP	25A	AMP, wzmacniacz
IG1	20A	BLOK PCB (Bezpiecznik – ABS3, TCU, MDPS, CRUISE)
SMART KEY2	7,5A	Inteligentny moduł sterujący kluczem
INTERIOR LAMP	10 A	Lampa przenośna, lampka konsoli górnej, lampka bagażnika, przełącznik przedniej lampki winylowej po lewej i prawej stronie, lampka schowka na rękawiczki, wyłącznik ostrzegawczy kluczyka
START	7,5A	Z IMMO./Smart Key: Przełącznik zakresu transmisji, Bez IMMO.: Blok PCB (B/przekaźnik alarmu)
S/ROOF RR	25A	Silnik tylnego szyberdachu
DOOR LOCK	20A	Przekaźnik tylnej klapy, przekaźnik blokady/odblokowania drzwi, przekaźnik blokady/odblokowania drzwi przesuwnych
FOG LAMP REAR	10 A	–
MODULE1	10 A	Jednostka główna audio, audio-wideo i nawigacji, jednostka widoku dookoła, BCM, lampka konsoli górnej, moduł MTS, zegar cyfrowy. Ładowarka USB nr 1/nr 2
AIR BAG	15A	Moduł sterujący SRS, czujnik wykrywania obecności pasażera
A/CON2	7,5A	Moduł sterujący klimatyzacji, rezystor dmuchawy (ręczny)
HEATED MIRROR	10 A	Lusterko zewnętrzne pasażera, moduł sterujący klimatyzacji
BRAKE SWITCH	7,5A	Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu
S/HEATER RR	25A	Moduł sterujący ogrzewania tylnych siedzeń
P/WINDOW LH	25A	Moduł okna bezpieczeństwa kierowcy, moduł drzwi kierowcy, przełącznik tylnej szyby lewej, przełącznik tylnej szyby bezpieczeństwa po lewej stronie, moduł tylnej szyby bezpieczeństwa po lewej stronie
MODULE7	7,5A	Elektrozawór blokady klucza, przełącznik pokrywy paliwa, przełącznik dźwigni skrzyni biegów, tylny przełącznik sterowania klimatyzacją, lusterko elektrochromowe
POWER OUTLET1	20A	Gniazdo zasilania z przodu
P/SEAT (DRV)	30A	Przełącznik ręczny kierowcy, przełącznik podparcia lędźwiowego kierowcy, moduł sterujący IMS kierowcy
P/WINDOW RH	25A	Moduł okna bezpieczeństwa pasażera, silnik podnośnika szyby pasażera, moduł drzwi pasażera, przełącznik podnośnika szyby tylnej po prawej, wyłącznik podnośnika szyby tylnej po prawej, moduł podnośnika szyby bezpieczeństwa po prawej stronie
S/HEATER FRT	20A	Moduł sterowania nagrzewnicą, moduł sterowania wentylacją siedzenia pasażera

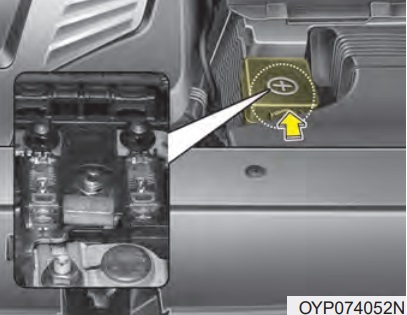

Komora silnika

Nazwa	Ampery [A]	Opis
COOLING FAN	80A	Jednostka wentylatora chłodzącego
ABS1	40 A	Moduł ESC, uniwersalne złącze kontrolne
ABS2	40 A	Moduł ESC
INVERTER	30A	Jednostka falownika AC
H/LAMP HI	10 A	Elektromagnes lampy świateł drogowych
EPB1	15A	Jednostka EPB
EPB2	15A	Jednostka EPB
TCU	15A	Jednostka skrzyni biegów
P/SEAT (PASS)	30A	Przełącznik ręczny pasażera
B+4	50A	Inteligentny blok przyłączeniowy (moduł sterujący IPS, IPS3, IPS4, IPS5, IPS6, bezpiecznik – MODULE7)
POWER TAIL GATE	40 A	Moduł elektrycznej tylnej klapy
B+2	50A	Inteligentny blok przyłączeniowy (urządzenie automatycznego wyłączania prądu upływowego, bezpiecznik – P/SEAT DRV, P/WDW RH), ogrzewanie tylnych siedzeń, lampa wewnętrzna, multimedia, pamięć
IG1	40 A	Z inteligentnym kluczykiem: przekaźnik PDM1/2, bez inteligentnego kluczyka: wyłącznik zapłonu
IG2	40 A	Przekaźnik rozruchu, z inteligentnym kluczykiem: przekaźnik PDM3, bez inteligentnego kluczyka: wyłącznik zapłonu,
B+1	50A	Inteligentny blok przyłączeniowy (moduł sterujący IPS, bezpiecznik – PA/VDW LH, S/HEATER FRT, DR LOCK)
BLOWER	40 A	Przekaźnik dmuchawy
TRAILER	30A	Gniazdo zasilania przyczepy
B+5	50A	Inteligentny blok połączeniowy (sterownik silnika, przekaźnik zasilania, bezpiecznik – S/ROOF FRT, S/ROOF RR, BRAKE SWITCH, SMART KEY1, SMART KEY3, AMP). Gniazdo zasilania l, gniazdo zasilania 2
PSD1	40 A	Moduł drzwi przesuwnych sterowanych elektrycznie
PSD2	40 A	Moduł drzwi przesuwnych sterowanych elektrycznie
B+3	50A	Inteligentny blok przyłączeniowy (moduł sterujący IPS, IPS1, IPS2)
MDPS	125A	Jednostka MDPS (stojak)
BLOWER RR	40 A	Przekaźnik tylnej dmuchawy
SENSOR (B+)	10 A	Czujnik baterii
B/ALARM HORN	15A	Przekaźnik klaksonu alarmowego
FUEL LID	10 A	Przekaźnik pokrywy wlewu paliwa
DEICER	15A	Przekaźnik odladzania
DRL	10 A	Przekaźnik DRL – Światła do jazdy dziennej
FUEL PUMP	15A	Przekaźnik pompy paliwa
HORN	15A	Przekaźnik klaksonu
WIPER	25A	Przekaźnik wycieraczki przedniej (niski).
ECU3	30A	Przekaźnik sterowania silnikiem, bezpiecznik – ECU1
FUEL HEATER	30A	–
REAR HEATED	40A	Tylny podgrzewany przekaźnik
SENSOR5	10 A	–
TCU	10 A	Przełącznik zakresu transmisji
MDPS	10 A	Jednostka MDPS (stojak)
DCU	10 A	–
B/UP LAMP	10 A	Jednostka główna audio, A/V i nawigacji, tylna lampa zespolona (IN) po lewej i prawej stronie, elektrochromowe lusterko
A/CON	7,5A	Tylny przełącznik sterowania klimatyzacją, moduł sterowania klimatyzacją
ECU1	15A	PCM
ABS3	7,5A	Moduł ESC, czujnik kąta skrętu
SENSOR4	10 A	Przekaźnik pompy paliwa
ECU2	20A	Jednostka ECU
SENSOR1	15A	Czujnik tlenu #1/#2/#3/#4, PCM, skrzynka przyłączeniowa E/R (przekaźnik wentylatora chłodzącego 1)
SENSOR2	10 A	PCM, zawór zamykający kanister, zawór elektromagnetyczny o zmiennym wlocie nr 1/#2, zawór elektromagnetyczny sterowania przedmuchem, zawór kontrolny oleju nr 1/2 (wlot), zawór kontrolny oleju nr 1/#2 (wydech)
SENSOR3	10 A	PCM, wtryskiwacz
IGN COIL	20A	Cewka zapłonowa #1-#6, Kondensator #1/#2
ECU3	20A	Jednostka ECU
