Schemat skrzynek bezpieczników i przekaźników – Kia Rio JB
Dotyczy pojazdów nowych w latach:
2006, 2007, 2008, 2009, 2010, 2011.
Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

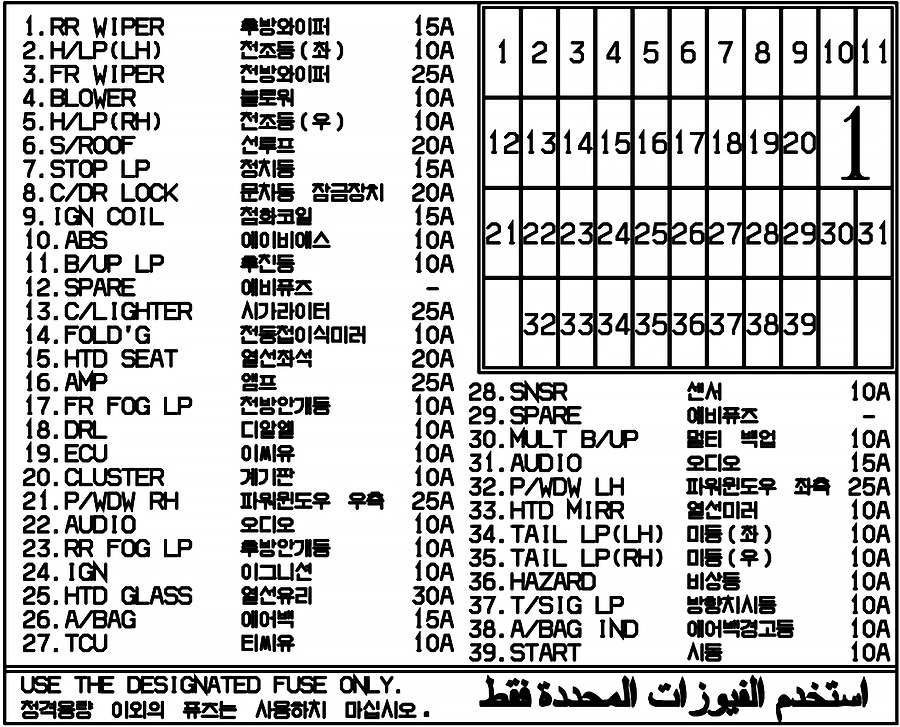

Przedział pasażerski

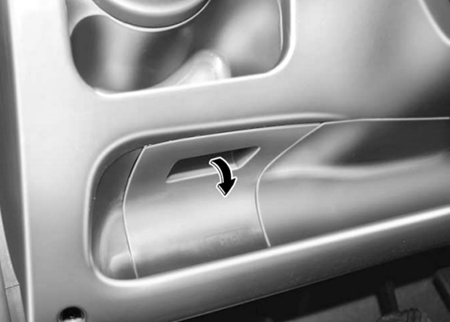

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.
| Numer |
Ampery [A] |
Opis |
| 1 |
15A |
Tylna wycieraczka |
| 2 |
10 A |
Reflektor (lewy) |
| 3 |
25A |
Przednia wycieraczka |
| 4 |
10 A |
Dmuchacz |
| 5 |
10 A |
Reflektor (prawy) |
| 6 |
20A |
Szyberdach |
| 7 |
15A |
Światło stopu |
| 8 |
20A |
Centralny zamek drzwi |
| 9 |
15A |
Cewka zapłonowa |
| 10 |
10 A |
ABS |
| 11 |
10 A |
Zapasowe światło |
| 12 |
– |
Zapasowy bezpiecznik |
| 13 |
25A |
Zapalniczka |
| 14 |
10 A |
Składane zewnętrzne lusterko wsteczne |
| 15 |
20A |
Podgrzewacz siedzenia |
| 16 |
25A |
Wzmacniacz |
| 17 |
10 A |
Przednie światło przeciwmgielne |
| 18 |
10 A |
Światła do jazdy dziennej |
| 19 |
10 A |
Jednostka sterująca silnika |
| 20 |
10 A |
Grupa |
| 21 |
25A |
Zasilanie okna (po prawej) |
| 22 |
10 A |
Audio |
| 23 |
10 A |
Tylne światło przeciwmgielne |
| 24 |
10 A |
Zapłon |
| 25 |
30A |
Odmrażacz tylnej szyby |
| 26 |
15A |
Poduszka powietrzna |
| 27 |
10 A |
Automatyczne sterowanie skrzynią biegów |
| 28 |
10 A |
Czujniki |
| 29 |
– |
Zapasowy bezpiecznik |
| 30 |
10 A |
Klaster, ETACS, klimatyzacja, zegar, lampa wnętrza pojazdu |
| 31 |
15A |
Audio |
| 32 |
25A |
Elektryczne okno (po lewej) |
| 33 |
10 A |
Ogrzewanie zewnętrznego lusterka wstecznego |
| 34 |
10 A |
Tylne światło (po lewej) |
| 35 |
10 A |
Tylne światło (prawe) |
| 36 |
10 A |
Światło ostrzegawcze |
| 37 |
10 A |
Włącz sygnał świetlny |
| 38 |
10 A |
Ostrzeżenie o poduszce powietrznej |
| 39 |
10 A |
Uruchomienie silnik |

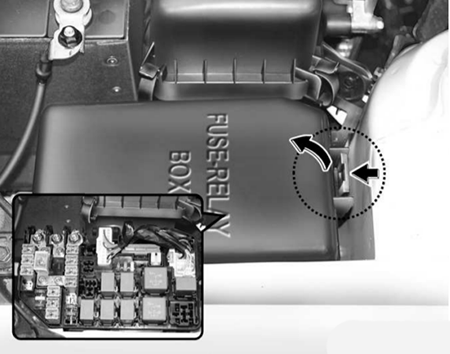

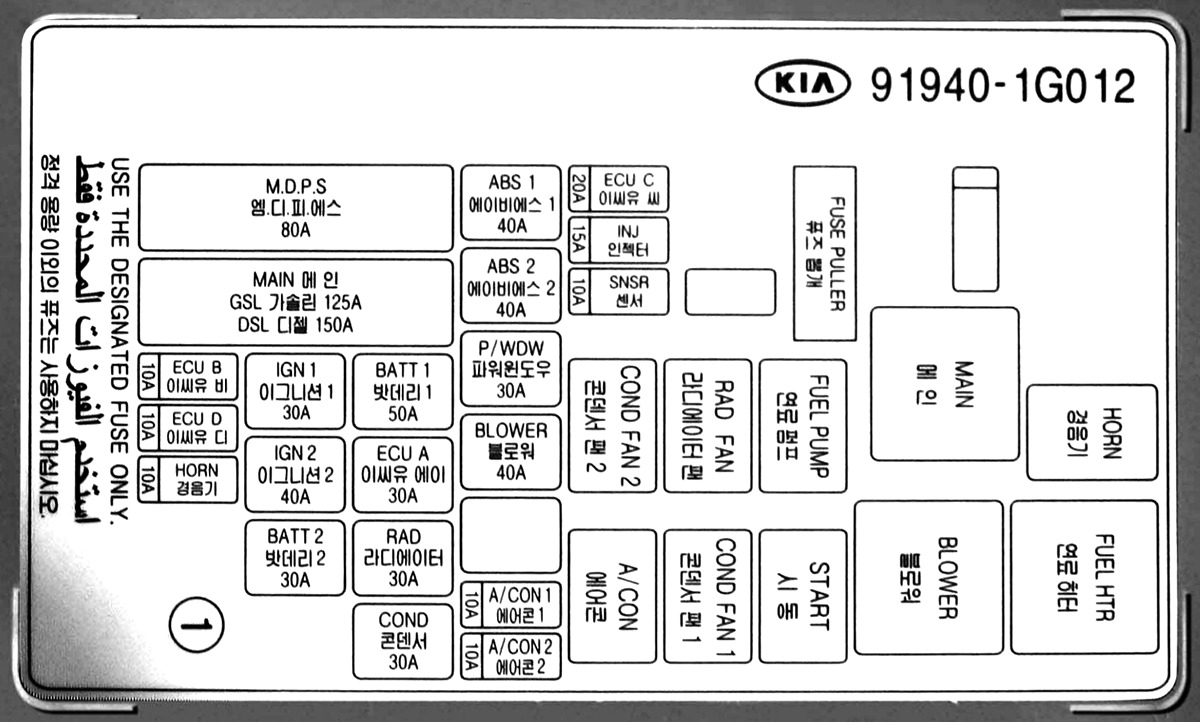

Komora silnika
Wersja 1
Wersja 2
Tylko silnik Diesla
| Nazwa |
Ampery [A] |
Opis |
| BATT_1 |
50A |
Alternator, akumulator |
| ECU A |
30A |
Jednostka sterująca silnika |
| RAD |
30A |
Wentylator chłodnicy |
| COND |
30A |
Wentylator skraplacza |
| ECU B |
10 A |
Jednostka sterująca silnika |
| SPARE |
– |
Zapasowy bezpiecznik |
| HORN |
10 A |
Klakson |
| IGN1 |
30A |
Zapłon |
| IGN2 |
40A |
Zapłon |
| BATT_2 |
30A |
alternator, akumulator |
| MAIN |
120A / 150A (olej napędowy) |
Alternator |
| MDPS |
80A |
Wspomaganie kierownicy |
| ABS1 |
40A |
ABS |
| ABS2 |
40A |
ABS |
| P/WDW |
30A |
Zasilanie okna |
| BLW |
40A |
Dmuchacz |
| SPARE |
– |
Zapasowy bezpiecznik |
| A/CON1 |
10 A |
Klimatyzator |
| A/CON2 |
10 A |
Klimatyzator |
| ECU D |
10 A |
Jednostka sterująca silnika |
| SNSR |
10 A |
Czujniki |
| INJ |
15A |
Wtryskiwacz |
| ECU C |
20A |
Jednostka sterująca silnika |
| SPARE |
– |
Zapasowy bezpiecznik |
| SPARE |
– |
Zapasowy bezpiecznik |
| HORN |
– |
Przekaźnik klaksonu |
| MAIN |
– |
Główny przekaźnik |
| FUEL PUMP |
– |
Przekaźnik pompy paliwa |
| RAD FAN |
– |
Przekaźnik wentylatora chłodnicy |
| COND FAN2 |
– |
Przekaźnik wentylatora skraplacza |
| FUEL HTR |
– |
Przekaźnik nagrzewnicy filtra paliwa |
| BLOWER |
– |
Przekaźnik silnika dmuchawy |
| START |
– |
Przekaźnik uruchamiania silnika |
| COND FAN1 |
– |
Przekaźnik wentylatora skraplacza |
| A/CON |
– |
Przekaźnik klimatyzacji |
|
|
|

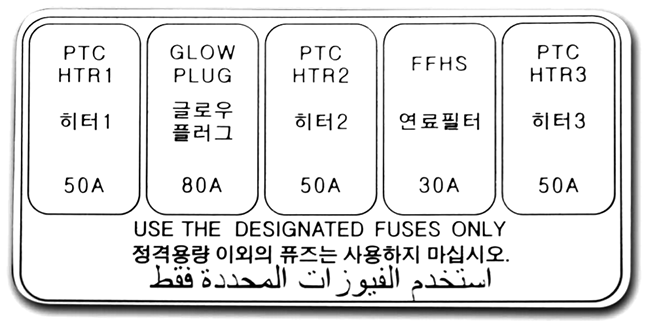

| Diesel Engine: |
|
|
| PTC HTR1 |
40A |
Grzałka PTC 1 |
| GLOW PLUG |
80A |
Świeca żarowa |
| PTC HTR2 |
50A |
Grzałka PTC 2 |
| FFHS |
30A |
Filtr paliwa |
| PTC HTR3 |
40A |
Grzałka PTC 3 |
