Schemat skrzynek bezpieczników i przekaźników – Kia Rio DC
Dotyczy pojazdów nowych w latach:
2003, 2004, 2005.
Skrzynka bezpieczników po stronie kierowcy

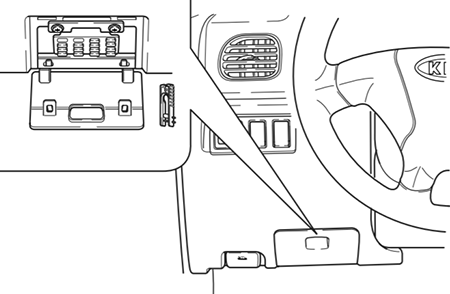

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.
| Nazwa |
Ampery [A] |
Opis |
| (A/BAG) |
10 A |
Poduszka powietrzna |
| TURN LAMP |
10 A |
Lampka kierunkowskazu |
| METER |
10 A |
Licznik, lampka cofania, dźwięk ostrzegawczy |
| ILLUMI |
10 A |
Oświetlenie |
| POWER SOCKET |
15A |
Lampka bagażnika, Gniazdo zasilania |
| HAZARD |
10 A |
Lampa ostrzegawcza |
| STOP |
15A |
Światło stopu, ABS |
| TAIL(RH) |
10 A |
Tylna lampa (prawa-tylna/lewa-przód), oświetlenie przełącznika |
| TAIL(LH) |
10 A |
Lampa tylna (lewo-tył/prawo-przód) |
| CIGAR |
15A |
Zapalniczka |
| AUDIO |
10 A |
Audio, elektryczne lusterko wsteczne |
| WIPER(FRT) |
15A |
Wycieraczka i spryskiwacz (przód), Szyberdach |
| WIPER(RR) |
15A |
Wycieraczka i spryskiwacz(tył), umyty tył) |
| (WARMER) |
15A |
Podgrzewacz siedzenia |
| MIRROR DEF |
10 A |
Odmrażacz lusterek |
| START |
10 A |
Jednostka sterująca silnika, jednostka ECAT |
|
|
*( ):Opcjonalny |

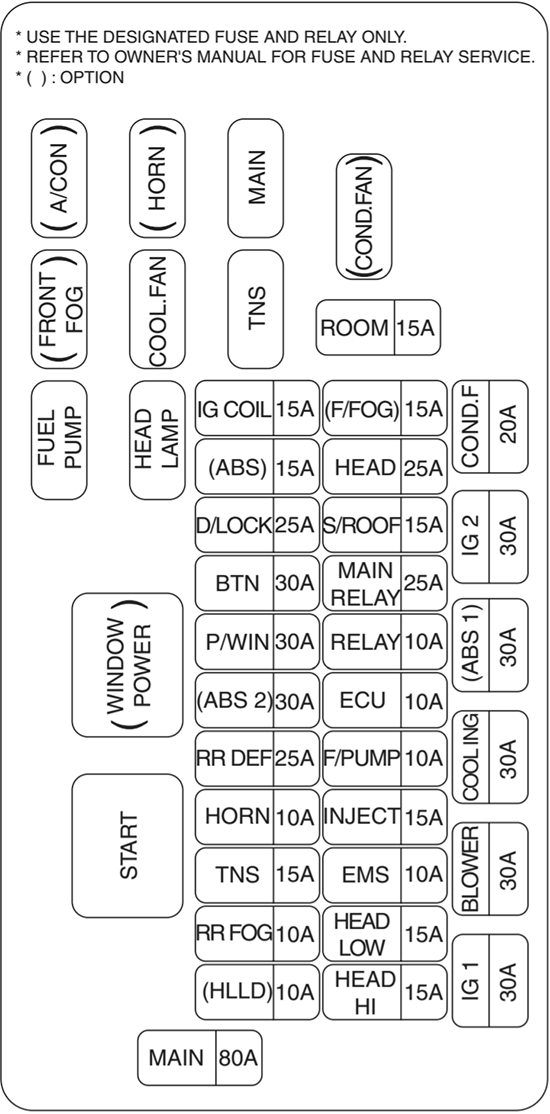

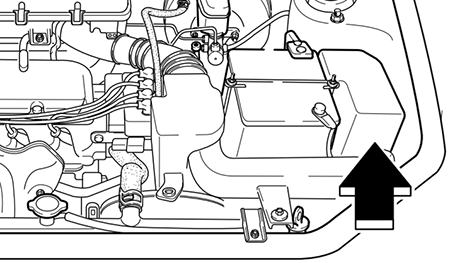

Komora silnika
Zdejmij pokrywę skrzynki bezpieczników, obracając plastikowe pokrętło znajdujące się na pokrywie w kierunku przeciwnym do ruchu wskazówek zegara, aż będzie można zdjąć pokrywę.
| Nazwa |
Ampery [A] |
Opis |
| (ABS) |
15A |
ABS |
| RR FOG |
10 A |
Tylne światło przeciwmgielne (jeśli jest w wyposażeniu) |
| (F/FOG) |
15A |
Przednie światło przeciwmgielne (jeśli jest w wyposażeniu) |
| MAIN |
80A |
Akumulator |
| IG 1 |
30A |
(Zostanie on automatycznie podłączony do bezpiecznika wtórnego.) CIGAR 10A. AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15 A, WIPER(FRT) 15 A. RELAY 10A, START 10A |
| BLOWER |
30A |
Podgrzewacz |
| COOLING |
30A |
Wentylator chłodzący |
| (ABS 1) |
30A |
ABS |
| COND.FAN |
20A |
Wentylator skraplacza |
| HEAD-HI |
15A |
Światła drogowe |
| HEAD-LOW |
15A |
Światła mijania |
| EMS |
10 A |
Czujnik silnika |
| INJECTOR |
15A |
Wtryskiwacz, czujnik tlenu |
| F/PUMP |
10 A |
Pompa paliwowa |
| ECU |
10 A |
Jednostka sterująca silnika Jednostka ECAT, Główny przekaźnik |
| RELAY |
10 A |
Silnik dmuchawy, okno elektryczne; Odmrażacz tylnej szyby. Lampa czołowa (pojazd wyposażony w poduszkę powietrzną) |
| (HLLD) |
10 A |
– |
| MAIN RELAY |
25A |
(Zostanie automatycznie podłączony do bezpiecznika wtórnego.) EMS 10A, INJECTOR 15A, F/PUMP 10A, ECU 10A |
| S/ROOF |
15A |
szyberdach |
| HEAD |
25A |
(Zostanie automatycznie podłączony do bezpiecznika wtórnego.) HEAD-HI 15A, HEAD-LOW 15A, FOG LAMP(RR) 10A |
| IG 2 |
30A |
|
| TNS |
15A |
(Zostanie on automatycznie podłączony do bezpiecznika wtórnego.) TAIL (LH) 10A, TAIL(RH) 10A |
| HORN |
10 A |
Klakson |
| RR DEF |
25A |
Odmrażacz tylnej szyby |
| (ABS 2) |
20A |
ABS |
| P/WIN |
30A |
Zasilanie okna |
| BTN |
30A |
(Zostanie automatycznie podłączony do bezpiecznika wtórnego.) MEMORY/ROOM 10A, STOP 15A, HAZARD 15A |
| D/LOCK |
25A |
Elektryczny zamek drzwi |
| IG COIL |
15A |
Cewka zapłonowa |
| ROOM |
15A |
Oświetlenie wnętrza pojazdu, audio, licznik, dźwięk ostrzegawczy |
|
|
*( ):Opcjonalny |
