Schemat skrzynek bezpieczników i przekaźników – Kia Rio DC
Dotyczy pojazdów nowych w latach:
1999, 2000, 2001, 2002.

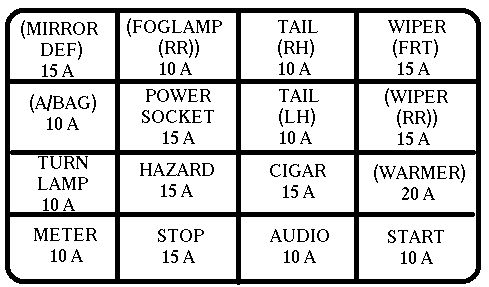

Skrzynka bezpieczników po stronie kierowcy
Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.
| Numer |
Ampery [A] |
Opis |
| (A/BAG) |
10 |
Poduszka powietrzna |
| TURN LAMP |
10 |
Lampka kierunkowskazu |
| METER |
10 |
Licznik, lampka cofania, dźwięk ostrzegawczy |
| (FOG LAMP (RR)) |
10 |
Tylne światło przeciwmgielne |
| POWER SOCKET |
15 |
Lampka bagażnika, gniazdko elektryczne |
| HAZARD |
15 |
Lampa ostrzegawcza |
| STOP |
15 |
Światło stopu, ABS |
| TAIL (RH) |
10 |
Tylna lampa (prawa-tylna/lewa-przód), oświetlenie przełącznika |
| TAIL (LH) |
10 |
Lampa tylna (lewo-tył/prawo-przód) |
| CIGAR |
15 |
Zapalniczka |
| AUDIO |
10 |
Audio, elektryczne lusterko wsteczne |
| WIPER (FRT) |
15 |
Wycieraczka (przód), spryskiwacz (przód), szyberdach |
| (WIPER (RR)) |
15 |
Wycieraczka (tył), spryskiwacz (tył) |
| (WARMER) |
20 |
Podgrzewacz siedzenia |
| (MIRROR DEF) |
15 |
Odmrażacz lusterek |
| START |
10 |
Jednostka sterująca silnika, jednostka ECAT |
| (): Opcjonalny |

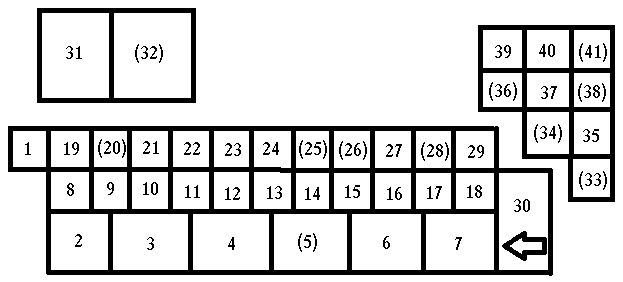

Komora silnika
| Opis i numer |
Ampery [A] |
Opis |
| BEZPIECZNIKI S/B |
1 |
80 |
Akumulator |
| 2 |
30 |
(Zostanie automatycznie podłączony do bezpiecznika wtórnego)
ZAPALNICZKA – 10 A
KLAKSON – 10 A
CEWKA ZAPŁONOWA – 15 A
KIERUNKOWSKAZ – 10 A
PODUSZKA POWIETRZNA – 10 A
WYCIERACZKA TYLNA – 15 A
WYCIERACZKA PRZEDNIA – 15 A
PRZEKAŹNIK – 10 A
START – 10 A |
| 3 |
30 |
Podgrzewacz |
| 4 |
20 |
Wentylator chłodzący |
| 5 |
30 |
ABS |
| 6 |
— |
— |
| 7 |
20 |
Wentylator skraplacza |
| MINI BEZPIECZNIKI |
8 |
15 |
Światła drogowe |
| 9 |
15 |
Światła mijania |
| 10 |
10 |
Czujniki silnika |
| 11 |
15 |
Wtryskiwacz; czujnik tlenu |
| 12 |
10 |
Pompa paliwowa |
| 13 |
10 |
Jednostka sterująca silnika; Jednostka ECAT, główny przekaźnik |
| 14 |
10 |
Silnik dmuchawy, szyba sterowana elektrycznie, odszraniacz tylnej szyby, reflektor (pojazd wyposażony w poduszkę powietrzną) |
| 15 |
25 |
(Zostanie automatycznie podłączony do bezpiecznika wtórnego)
EMS – 10 A
WTRYSKIWACZ – 15 A
POMPA PALIWA – 10 A
ECU – 10 A |
| 16 |
15 |
syberdach |
| 17 |
25 |
(Zostanie automatycznie podłączony do bezpiecznika wtórnego)
Światła drogowe – 15 A
Światła mijania – 15 A
Światło przeciwmgielne przednie – 10 A |
| 18 |
— |
— |
| 19 |
— |
— |
| 20 |
10 |
Urządzenie do poziomowania reflektorów (jeśli jest w wyposażeniu) |
| 21 |
25 |
|
| 22 |
15 |
(Zostanie automatycznie podłączony do bezpiecznika wtórnego)
Tylne światła po lewej – 10 A
Tylne światła po prawej – 10A |
| 23 |
10 |
Klakson |
| 24 |
20 |
Odmrażacz tylnej szyby |
| 25 |
20 |
ABS |
| 26 |
30 |
Zasilanie okna |
| 27 |
30 |
(Zostanie automatycznie podłączony do bezpiecznika wtórnego)
Pamięć, wnętrze pojazdu – 10 A
Światła stop – 15 A
Światła awaryjne – 15 A |
| 28 |
25 |
Elektryczny zamek drzwi |
| 29 |
15 |
Cewka zapłonowa |
| 30 |
15 |
Oświetlenie wnętrza pojazdu, Audio, licznik kombinowany |
| (): Opcjonalny |
Przekaźniki
| Przekaźniki |
Opis |
| MINI PRZEKAŹNIKI |
31 |
BLOWER |
| 32 |
P/WIN |
| MIKRO PRZEKAŹNIKI |
33 |
COND FAN |
| 34 |
TNS |
| 35 |
MAIN |
| 36 |
H/LAMP |
| 37 |
C/FAN |
| 38 |
HORN |
| 39 |
F/PUMP |
| 40 |
RR DEF |
| 41 |
A/CON |
| (): Opcjonalny |
|
