Kia Picanto JA (2020-2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
18 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Kia Picanto/Morning JA

Dotyczy pojazdów wyprodukowanych w latach:

2020, 2021, 2022, 2023.

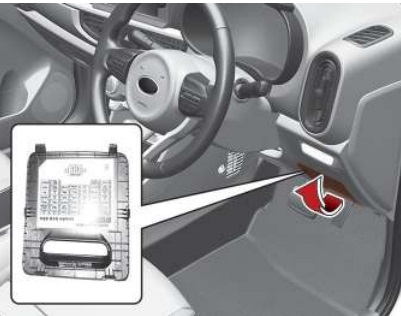

Skrzynka bezpieczników po stronie kierowcy (przedział pasażerski)

Symbol	Ampery [A]	Opis
	20A	Jednostka główna audio, audio/wideo i nawigacji, niski konwerter DC-DC, moduł e-call
	10 A	Zestaw wskaźników, BCM (moduł kontroli nadwozia)/SLM (pas bezpieczeństwa i moduł oświetleniowy), moduł sterujący klimatyzatora, MUT (test wielu jednostek), lampka toaletki kierowcy, lampka bagażnika, lampka wnętrza pojazdu/lampka konsoli górnej, przełącznik zasilania zewnętrznego lusterka, czujnik foto, ostrzeżenie o kolizji w martwym polu
	20A	Zatrzask zamka drzwi kierowcy, przekaźnik odblokowania tylnej klapy, przekaźnik blokady/odblokowania drzwi
	20A	Gniazdo zasilania
	25A	Moduł bezpieczeństwa okna elektrycznego kierowcy
	15A	SSEM (moduł elektroniczny sygnału stopu) (moduł sterujący inteligentnego wyłącznika zasilania)
	15A	BCM (moduł kontroli nadwozia), przełącznik świateł awaryjnych
	20A	Zapalniczka
	10 A	Podgrzewacz lusterka zewnętrznego, ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), moduł sterujący klimatyzatora
	15A	–
	25A	Główny wyłącznik podnośnika szyby, silnik podnośnika szyby pasażera
	20A	Moduł sterujący siedzenia kierowcy/pasażera
	10 A	Przekaźnik DRL (światła do jazdy dziennej).
	7,5A	[Bez dostępu bezkluczykowego] Przełącznik sprzęgła, ECM (moduł sterujący silnika), moduł sterujący inteligentnego kluczyka, blok przyłączeniowy w komorze silnika (przekaźnik rozruchu), [z dostępem bezkluczykowym] Przekaźnik alarmu dźwiękowego
	7,5A	Lampa przednia po prawej stronie, tylna lampa zespolona po prawej stronie, oświetlenie (+), lampka tablicy rejestracyjnej po prawej stronie
	10 A	Przełącznik konsoli, moduł konsoli fotela kierowcy/pasażera, lusterko wewnętrzne, siłownik urządzenia do poziomowania reflektorów, MUT (test wielu jednostek), wskaźnik zmiany automatycznej ręcznej skrzyni biegów, moduł e-call, audio, audio/wideo i głowica nawigacyjna, moduł sterujący klimatyzatora, niski konwerter DC-DC, sprężyna zegarowa
	15A	Blok przyłączeniowy komory silnika (przełącznik lampy cofania, przekaźnik pompy próżniowej, przekaźnik lampy cofania), wyłącznik lampy stopu, przełącznik ciśnienia podciśnienia, czujnik prędkości pojazdu, czujnik sprzęgła, przełącznik blokady, zautomatyzowana ręczna zmiana skrzyni biegów, zautomatyzowany moduł sterowania ręczną skrzynią biegów
	25A	Przełącznik główny szyby lewej, silnik szyby pasażera
	25A	–
	10 A	Tylne światło przeciwmgielne, zestaw wskaźników
	15A	Sprężyna zegarowa (ogrzewanie kierownicy)
	7,5A	Lampa czołowa po lewej stronie, tylna lampa zespolona po lewej stronie, lampka tablicy rejestracyjnej po lewej stronie
	7,5A	BCM (moduł sterujący nadwozia), przełącznik Crash Pad, siłownik urządzenia do poziomowania reflektorów
	7,5A	Moduł sterujący ABS (układ przeciwblokujący)/ESC (elektroniczna kontrola stabilności), diagnostyka
	10 A	Przełącznik świateł stopu, moduł sterujący inteligentnego klucza
	15A	Silnik szyberdachu
	15A	Przednie światło przeciwmgielne, zestaw wskaźników
	7,5A	Moduł sterujący klimatyzatora, podwójny przełącznik ciśnienia, blok przyłączeniowy w komorze silnika (przekaźnik dmuchawy)
	10 A	Blok przyłączeniowy komory silnika (przekaźnik niskiego poziomu reflektora, przekaźnik wysokiego poziomu reflektora), nagrzewnica dyszy, moduł sterujący fotela kierowcy/pasażera
	10 A	Moduł sterujący AEB (autonomiczne hamowanie awaryjne), Moduł kamery przedniej
	10 A	PCM (moduł sterujący układu napędowego)/ECM (moduł sterujący silnika), moduł sterujący inteligentnego kluczyka/moduł immobilizera
	15A	Moduł E-Call
	10 A	Moduł immobilizera
	10 A	–
	10 A	–
	7,5A	BCM (moduł sterujący nadwozia)/SLM (moduł pasa bezpieczeństwa i oświetlenia), moduł sterujący inteligentnego kluczyka
	10 A	Przełącznik świateł awaryjnych
	10 A	ACU (jednostka sterująca poduszką powietrzną)
	7,5A	BCM (moduł kontroli nadwozia)/SLM (moduł pasów bezpieczeństwa i oświetlenia), jednostka przypominająca o zapięciu pasów tylnych siedzeń
	25A	Inteligentny moduł sterujący kluczem
	7,5A	Moduł sterujący klimatyzatora, silnik dmuchawy
	15A	Przełącznik wielofunkcyjny (wycieraczka)
	25A	Przełącznik wielofunkcyjny (wycieraczka), silnik wycieraczki przedniej
	10 A	BCM (moduł kontroli nadwozia)/SLM (moduł pasów bezpieczeństwa i oświetlenia), MTS (system telematyczny Mosen) moduł e-call, audio, niski konwerter DC-DC, jednostka główna audio/wideo i nawigacji, moduł sterujący inteligentnego klucza, Przełącznik zasilania zewnętrznych lusterek, Przekaźnik gniazda zasilania
	20A	–
	7,5A	Zestaw wskaźników, moduł sterujący klimatyzatora
	7,5A	Klaster instrumentów
	7,5A	Jednostka MDPS (silnikowe wspomaganie kierownicy).

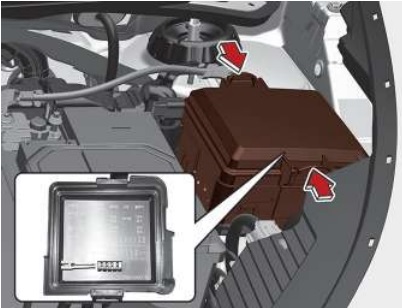

Skrzynka bezpieczników w komorze silnika

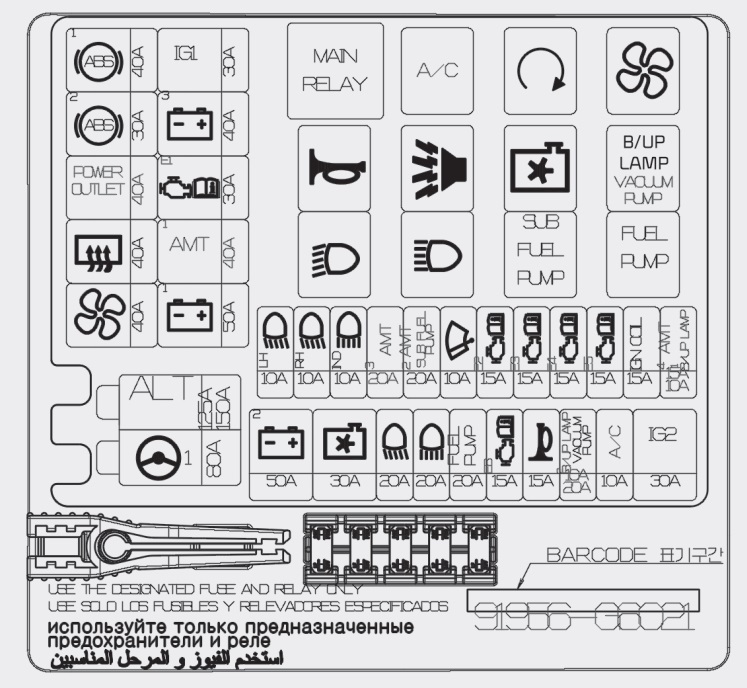

Panel bezpieczników komory silnika [(silnik benzynowy) 1.0 MPI, 1.2 MPI], [Smartstream G1.0, G1.2]

Symbol	Ampery [A]	Opis
	125A (bez ISG) 150A (z ISG)	Bezpiecznik (ABS1, ABS2, RR DEFOG, POWER OUTLET, BLOWER), Alternator
	80A	Moduł MDPS (silnikowe wspomaganie kierownicy).
	40A	Moduł sterujący ABS (układ przeciwblokujący)/ESC (elektroniczna kontrola stabilności), uniwersalne złącze kontrolne
	30A	[Z inteligentnym kluczykiem] Skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC) [Bez inteligentnego kluczyka] Wyłącznik zapłonu
	30A	Moduł sterujący ABS (układ przeciwblokujący)/ESC (elektroniczna kontrola stabilności).
	40A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik lampy tylnej), Bezpiecznik bloku przyłączeniowego tablicy rozdzielczej (zamek drzwi, światła awaryjne)
	30A	[Smartstream G1.0, G1.2] Przekaźnik główny (BEZPIECZNIK – ECU2, ECU3)
	40A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik odmgławiacza tylnego)
	40A	BEZPIECZNIK (AMT2, AMT3, AMT4)
AMT2 i AMT3	40A	Moduł sterowania zautomatyzowaną ręczną skrzynią biegów
	40A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik gniazda zasilania)
	40A	Przekaźnik dmuchawy
	50A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik szyby elektrycznej), Bezpiecznik bloku przyłączeniowego tablicy rozdzielczej (szyberdach, ogrzewanie siedzenia, inteligentny kluczyk 1, inteligentny kluczyk 2, wyłącznik hamulca, szyba bezpieczeństwa, E-CALL)
	10 A	Lampa czołowa z lewej strony, zestaw wskaźników
	10 A	Lampa czołowa z prawej strony
	10 A	Przekaźnik świateł drogowych, lampa czołowa lewa i prawa, zestaw wskaźników
	10 A	Przełącznik wielofunkcyjny, silnik wycieraczki przedniej, ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	15A	[Smartstream G1.0, G1.2]ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	15A	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego) [(silnik benzynowy) 1,0 MPI, 1,2 MPI] Przekaźnik sprężarki klimatyzacji, Przekaźnik wentylatora chłodzącego, Zawór kontrolny oleju IN/EX(M/T), zawór elektromagnetyczny sterowania przedmuchem ( M/T) Zawór odcinający chłodziwa (A/T)
	15A	Zawór zamykający pochłaniacz, czujnik koła po prawej stronie, czujnik tlenu [(silnik benzynowy) 1,0 MPI, 1,2 MPI] Zawór odcinający chłodziwa (M/T) [Smartstream G1.0, G1.2] ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego) Elektrozawór sterujący przedmuchem, elektromagnes o zmiennym wlocie, zawór recyrkulacji, Zawór kontrolny oleju IN/EX, Przekaźnik klimatyzatora, przekaźnik wentylatora chłodzącego, zmienna pompa olejowa
	15A	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), przekaźnik pompy paliwa, wtryskiwacz #1/#2/#3/#4 [(silnik benzynowy) 1,0 MPI, 1,2 MPI] Zawór kontrolny oleju IN/EX(A /T), zawór elektromagnetyczny sterowania przedmuchem (A/T)
	15A (z AMT)	Moduł sterowania zautomatyzowaną ręczną skrzynią biegów
	15A	Cewka zapłonowa nr 1/#2/#3, Cewka zapłonowa nr 4 (silnik 1,2 l MPI), skraplacz (silnik 1,2 l MPI)
	10 A (bez AMT)	Przełącznik lampy cofania, zestaw wskaźników, jednostka główna audio/wideo i nawigacji, lampa cofania, lusterko wewnętrzne
	50A	Bezpiecznik tablicy rozdzielczej (przednie światło przeciwmgielne, tylne światło przeciwmgielne, audio, lampa wnętrza pojazdu, DRL – Światła do jazdy dziennej, lampa stopu)
	30A	Przekaźnik wentylatora chłodzącego
	20A	Przekaźnik reflektora świateł mijania
	20A	Przekaźnik reflektora świateł drogowych
	20A	Przekaźnik pompy paliwa
	15A	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	15A	Przekaźnik klaksonu, przekaźnik klaksonu alarmu włamaniowego
	20A	Przekaźnik pompy próżniowej
	10 A	Przekaźnik klimatyzacji
	30A	Przekaźnik rozruchu, skrzynka przekaźników PDM (przekaźnik IG2), wyłącznik zapłonu

Panel bezpieczników przedziału maszynowni [(silnik benzynowy) 1.0 FFV]

Symbol	Ampery [A]	Opis
	125A (bez ISG) 150A (z ISG)	Bezpiecznik (ABS1, ABS2, RR DEFOG, POWER OUTLET, BLOWER), Alternator
	80A	Moduł MDPS (silnikowe wspomaganie kierownicy).
	40A	Moduł sterujący ABS (układ przeciwblokujący)/ESC (elektroniczna kontrola stabilności), uniwersalne złącze kontrolne
	30A	[Z inteligentnym kluczykiem] Skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC) [Bez inteligentnego kluczyka] Wyłącznik zapłonu
	30A	Moduł sterujący ABS (układ przeciwblokujący)/ESC (elektroniczna kontrola stabilności).
	40A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik lampy tylnej), Bezpiecznik bloku przyłączeniowego tablicy rozdzielczej (zamek drzwi, światła awaryjne)
	30A	Przekaźnik główny
	40A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik odmgławiacza tylnego)
	20A	–
–	–	–
	40A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik gniazda zasilania)
	40A	Przekaźnik dmuchawy
	50A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik szyby elektrycznej), Bezpiecznik bloku przyłączeniowego tablicy rozdzielczej (szyberdach, ogrzewanie siedzenia, inteligentny kluczyk 1, inteligentny kluczyk 2, wyłącznik hamulca, szyba bezpieczeństwa)
	10 A	Lampa czołowa z lewej strony, zestaw wskaźników
	10 A	Lampa czołowa z prawej strony
	10 A	Zestaw wskaźników
	10 A	Przełącznik wielofunkcyjny, silnik wycieraczki przedniej, ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	15A	–
	15A	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego) [M/T] Elektrozawór sterujący przedmuchem, WEJŚCIE zaworu kontrolnego oleju, góra/dół sondy lambda, przekaźnik klimatyzatora, przekaźnik pompy paliwa, WEJŚCIE czujnika położenia wałka rozrządu [A/ T] Przekaźnik wentylatora chłodzącego
	15A	[M/T] Przekaźnik wentylatora chłodzącego [A/T] Elektrozawór sterujący oczyszczaniem, WEJŚCIE zaworu kontrolnego oleju, góra/dół sondy lambda, przekaźnik klimatyzacji, przekaźnik pompy paliwa, WEJŚCIE czujnika położenia wałka rozrządu
	15A	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), wtryskiwacz #1/#2/#3, Przekaźnik pomocniczej pompy paliwowej
		–
	15A	Cewka zapłonowa nr 1/#2/#3
	10 A (bez AMT)	Przełącznik lampy cofania, zestaw wskaźników, jednostka główna audio/wideo i nawigacji, lampa cofania, lusterko wewnętrzne
	50A	Bezpiecznik tablicy rozdzielczej (przednie światło przeciwmgielne, tylne światło przeciwmgielne, audio, lampa wnętrza pojazdu, DRL – Światła do jazdy dziennej, lampa stopu)
	30A	Przekaźnik wentylatora chłodzącego
	20A	Przekaźnik reflektora świateł mijania
	20A	Przekaźnik reflektora świateł drogowych
	20A	Przekaźnik pompy paliwa
	15A	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	15A	Przekaźnik klaksonu, przekaźnik klaksonu alarmu włamaniowego
	20A	Przekaźnik pompy próżniowej
	10 A	Przekaźnik klimatyzacji
	30A	Przekaźnik rozruchu, skrzynka przekaźników PDM (przekaźnik IG2), wyłącznik zapłonu
