Kia Picanto JA (2018-2019) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
18 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Kia Picanto/Morning JA

Dotyczy pojazdów wyprodukowanych w latach:

2018, 2019.

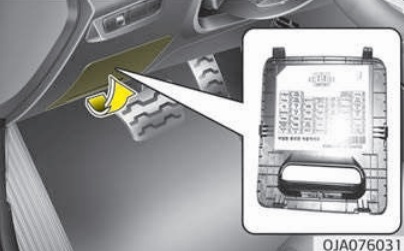

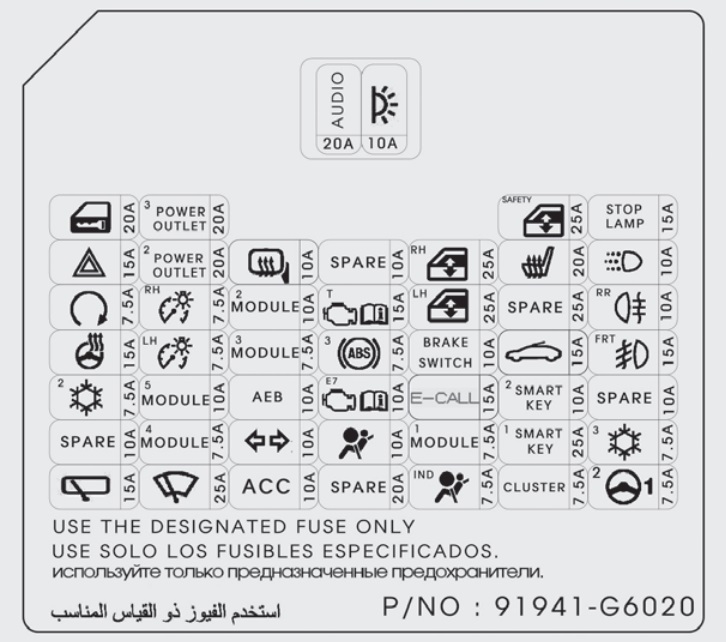

Skrzynka bezpieczników po stronie kierowcy (przedział pasażerski)

Symbol	Ampery [A]	Opis
>	20A	Jednostka główna audio, audio/wideo i nawigacji, niski konwerter DC-DC, moduł e-call
	10 A	Zestaw wskaźników, BCM (moduł kontroli nadwozia)/SLM (moduł pasów bezpieczeństwa i oświetlenia), moduł sterowania klimatyzacją, MUT (test wielu jednostek), lampka toaletki kierowcy, lampka bagażnika, lampa wnętrza pojazdu/lampa konsoli górnej, przełącznik zasilania zewnętrznego lusterka
	20A	Zatrzask zamka drzwi kierowcy, przekaźnik odblokowania tylnej klapy, przekaźnik blokady/odblokowania drzwi
	20A	Gniazdo zasilania
	25A	Moduł bezpieczeństwa okna elektrycznego kierowcy
	15A	SSEM (moduł elektroniczny sygnału stopu) (moduł sterujący inteligentnego wyłącznika zasilania)
	15A	SSEM (moduł elektroniczny sygnału stopu) (moduł sterujący inteligentnego wyłącznika zasilania)
	20A	Zapalniczka
	10 A	Podgrzewacz lusterka zewnętrznego, ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), moduł sterujący klimatyzatora
	15A	–
	25A	Główny wyłącznik podnośnika szyby, silnik podnośnika szyby pasażera
	20A	Moduł sterujący siedzenia kierowcy/pasażera
	10 A	Przekaźnik DRL (światła do jazdy dziennej).
	7,5A	[Bez dostępu bezkluczykowego] Przełącznik sprzęgła, ECM (moduł sterujący silnika), moduł sterujący inteligentnego kluczyka, blok przyłączeniowy w komorze silnika (przekaźnik rozruchu), [z dostępem bezkluczykowym] Przekaźnik alarmu dźwiękowego
	7,5A	Lampa przednia po prawej stronie, tylna lampa zespolona po prawej stronie, oświetlenie (+)
	10 A	Przełącznik konsoli, moduł konsoli siedzenia kierowcy/pasażera, ETCS (elektroniczny system poboru opłat)
	15A	Blok przyłączeniowy komory silnika (przełącznik świateł cofania), wyłącznik świateł stopu, przełącznik ciśnienia podciśnienia, czujnik prędkości pojazdu
	25A	Przełącznik główny szyby lewej, silnik szyby pasażera
	25A	–
	10 A	Tylne światło przeciwmgielne, zestaw wskaźników
	15A	Sprężyna zegarowa (przełącznik zdalnego sterowania)
	7,5A	Lampa czołowa po lewej stronie, tylna lampa zespolona po lewej stronie
	7,5A	BCM (moduł sterujący nadwozia), przełącznik Crash Pad, siłownik urządzenia do poziomowania reflektorów
	7,5A	Moduł sterujący ABS (układ przeciwblokujący)/ESC (elektroniczna kontrola stabilności), diagnostyka
	10 A	Przełącznik świateł stopu, moduł sterujący inteligentnego klucza
	15A	Silnik szyberdachu
	15A	Przednie światło przeciwmgielne, zestaw wskaźników
	7,5A	Moduł sterujący klimatyzatora, podwójny przełącznik ciśnienia, blok przyłączeniowy w komorze silnika (przekaźnik dmuchawy)
	10 A	Blok przyłączeniowy komory silnika (przekaźnik niskiego poziomu reflektora, przekaźnik wysokiego poziomu reflektora), nagrzewnica dyszy, moduł sterujący fotela kierowcy/pasażera
	10 A	Moduł sterujący AEB (autonomiczne hamowanie awaryjne).
	10 A	PCM (moduł sterujący układu napędowego)/ECM (moduł sterujący silnika), moduł sterujący inteligentnego kluczyka/moduł immobilizera
	15A	–
	10 A	Moduł immobilizera
	10 A	–
	10 A	–
	7,5A	BCM (moduł sterujący nadwozia)/SLM (moduł pasa bezpieczeństwa i oświetlenia), moduł sterujący inteligentnego kluczyka
	10 A	Przełącznik świateł awaryjnych
	10 A	ACU (jednostka sterująca poduszką powietrzną)
	7,5A	BCM (moduł kontroli nadwozia)/SLM (moduł pasów bezpieczeństwa i oświetlenia), jednostka przypominająca o zapięciu pasów tylnych siedzeń
	25A	Inteligentny moduł sterujący kluczem
	7,5A	Moduł sterujący klimatyzatora, silnik dmuchawy
	15A	Przełącznik wielofunkcyjny (wycieraczka)
	25A	Przełącznik wielofunkcyjny (wycieraczka), silnik wycieraczki przedniej
	10 A	BCM (moduł kontroli nadwozia)/SLM (moduł pasów bezpieczeństwa i oświetlenia), MTS (system telematyczny Mosen) moduł e-call, audio, niski konwerter DC-DC, jednostka główna audio/wideo i nawigacji, moduł sterujący inteligentnego klucza, Przełącznik zasilania zewnętrznych lusterek
	20A	–
	7,5A	Zestaw wskaźników, moduł sterujący klimatyzatora
	7,5A	Klaster instrumentów
	7,5A	Jednostka MDPS (silnikowe wspomaganie kierownicy).

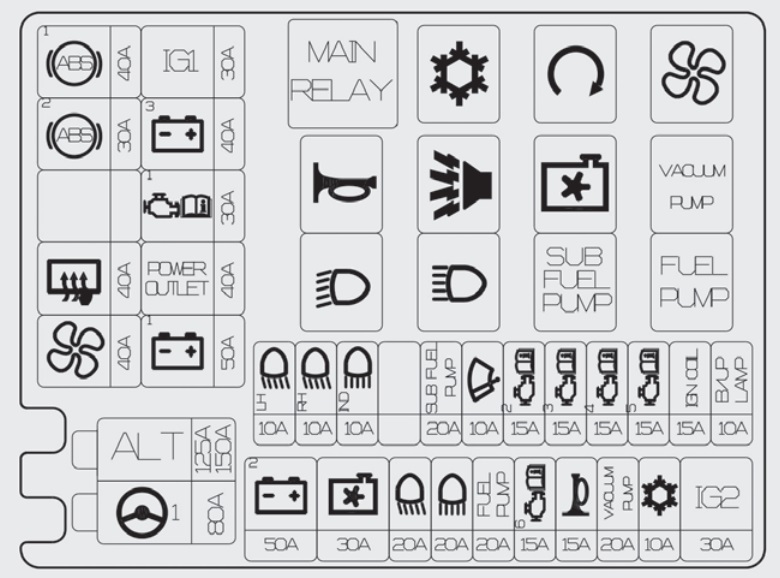

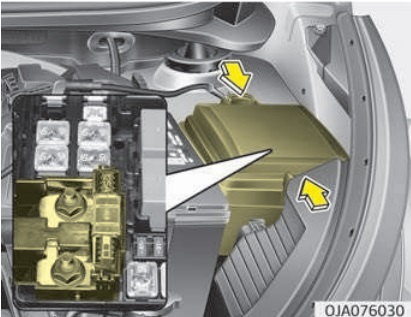

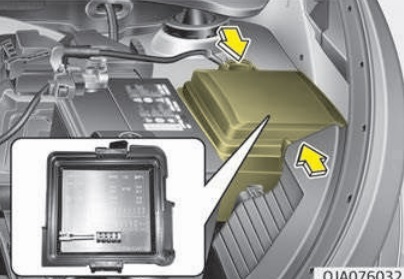

Skrzynka bezpieczników w komorze silnika

Symbol	Ampery [A]	Opis
	125A (bez ISG) 150A (z ISG)	Bezpiecznik (ABS1, ABS2, RR DEFOG, POWER OUTLET, BLOWER), Alternator
	80A	Moduł MDPS (silnikowe wspomaganie kierownicy).
	40A	Moduł sterujący ABS (układ przeciwblokujący)/ESC (elektroniczna kontrola stabilności), uniwersalne złącze kontrolne
	30A	[Z inteligentnym kluczykiem] Skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC) [Bez inteligentnego kluczyka] Wyłącznik zapłonu
	30A	Moduł sterujący ABS (układ przeciwblokujący)/ESC (elektroniczna kontrola stabilności).
	40A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik lampy tylnej), Bezpiecznik bloku przyłączeniowego tablicy rozdzielczej (zamek drzwi, światła awaryjne)
	30A	Główny przekaźnik
	40A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik odmgławiacza tylnego)
	40A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik gniazda zasilania)
	40A	Przekaźnik dmuchawy
	50A	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik szyby elektrycznej), Bezpiecznik bloku przyłączeniowego tablicy rozdzielczej (szyberdach, ogrzewanie siedzenia, inteligentny kluczyk 1, inteligentny kluczyk 2, wyłącznik hamulca, szyba bezpieczeństwa)
	10 A	Lampa czołowa z lewej strony, zestaw wskaźników
	10 A	Lampa czołowa z prawej strony
	10 A	Przekaźnik świateł drogowych, lampa czołowa lewa i prawa, zestaw wskaźników
	10 A	Przełącznik wielofunkcyjny, silnik wycieraczki przedniej
	15A	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), zawór elektromagnetyczny sterowania przedmuchem (M/T), zawór sterujący olejem #1/#2 (IN/EX)(M/T), sprężarka klimatyzacji
	15A	Zawór odcinający chłodzenie, czujnik tlenu (góra/dół), czujnik przedniego koła po prawej stronie, zawór zamykający kanister
	15A	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), wtryskiwacz nr 1/#2/#3/#4, przekaźnik pompy paliwa, elektromagnetyczny zawór sterujący przedmuchem (A/T), zawór sterujący olejem nr 1/#2 (IN/EX)(A/T)
	15A	Cewka zapłonowa nr 1/#2/#3, Cewka zapłonowa nr 4 (silnik 1,2 l MPI), skraplacz (silnik 1,2 l MPI)
	10 A	Przełącznik lampy cofania, lampka cofania
	50A	Bezpiecznik (ALT, MDPS, B+3, H/LP LH, ECU3, H/LP LOW), Bezpiecznik tablicy rozdzielczej (przednie światło przeciwmgielne, tylne światło przeciwmgielne, audio, lampa wnętrza pojazdu, DRL – Światła do jazdy dziennej, lampa stopu)
	30A	Przekaźnik wentylatora chłodzącego
	20A	Przekaźnik reflektora świateł mijania
	20A	Przekaźnik reflektora świateł drogowych
	20A	Przekaźnik pompy paliwa
	15A	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	15A	Przekaźnik klaksonu, przekaźnik klaksonu alarmu włamaniowego
	20A	Przekaźnik pompy próżniowej
	10 A	Przekaźnik klimatyzacji
	30A	Przekaźnik rozruchu, skrzynka przekaźników PDM (przekaźnik IG2), wyłącznik zapłonu
