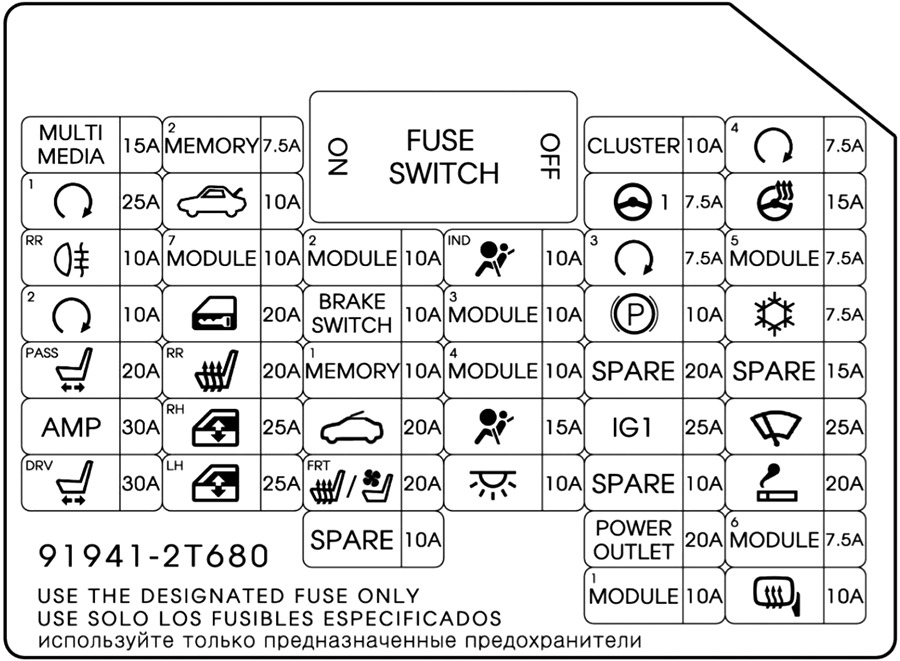

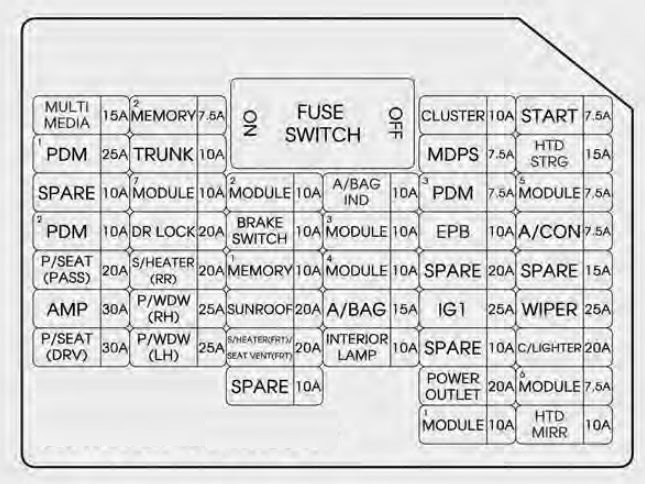

| Nazwa |
Ampery [A] |
Opis |
| MULTIMEDIA |
15A |
ISG LDC AUDIO, AUDIO_UVO, AUDIO (PA30A, B), NAVI1.5, NAVI_3.0, NAVI_4.0, TMU |
| PDM 1 |
25A |
Moduł sterujący inteligentnego klucza (z inteligentnym kluczem) |
| SPARE |
10 A |
– |
| PDM2 |
10 A |
JEDNOSTKA SMK, PRZYCISK START SW |
| P/SEAT(PASS) |
20A |
Przełącznik ręczny siedzenia pasażera |
| AMP |
30A |
AMP |
| P/SEAT(DRV) |
30A |
Moduł IMS kierowcy, przełącznik ręczny fotela kierowcy, przełącznik podparcia lędźwiowego kierowcy (2WAY) |
| MEMORY 2 |
7,5A |
PIC_RF_RECEIVER |
| TRUNK |
10 A |
Przekaźnik pokrywy bagażnika, lampa w bagażniku |
| MODULE 7 |
10 A |
SPORT_MODE_SW, RR SZYBA ZASILANIA SW |
| DR LOCK |
20A |
Przekaźnik blokady/odblokowania drzwi, przekaźnik martwego zamka (RHD), przekaźnik dźwiękowy lampki kierunkowskazu |
| S/HEATER(RR) |
20A |
Przekaźnik ogrzewania tylnych siedzeń po lewej i prawej stronie |
| P/WDW(RH) |
25A |
Moduł podnośnika szyby bezpieczeństwa kierowcy (RHD), moduł podnośnika szyby bezpieczeństwa pasażera (LHD), moduł bezpieczeństwa podnośnika szyby prawej, przekaźnik podnośnika szyby prawej |
| P/WDW(LH) |
25A |
Moduł bezpieczeństwa kierowcy (LHD), moduł bezpieczeństwa pasażera (RHD), moduł bezpieczeństwa podnośnika szyby lewej, przekaźnik podnośnika szyby lewej |
| MODULE 2 |
10 A |
BCM, panoramiczne okno dachowe, czujnik deszczu |
| BRAKE SWITCH |
10 A |
Inteligentny moduł sterujący kluczykiem, przełącznik przycisku Start Stop, uchwyt FOB, przełącznik lampy stopu |
| MEMORY 1 |
10 A |
SEAT EXTN (IMS), DR_TRIM_EXTN (FOLD’G), CLUSTER, A/CON, ECM, AUTO SKŁADANIE RLY, TPMS, POWER OUTLET, A_L_PHOTO_SNSR, MUT |
| SUNROOF |
20A |
Panoramiczny szyberdach |
| S/HEATER(FRT) SEAT VERNT(FRT) |
20A |
SEAT_EXTN (OGRZEWANIE/ENT) |
| SPARE |
10 A |
– |
| A/BAG IND |
10 A |
Klaster instrumentów |
| MODULE 3 |
10 A |
Przełącznik trybu sportowego, elektromagnes kluczyka (bez inteligentnego kluczyka) |
| MODULE 4 |
10 A |
Moduł sterujący CCS kierowcy/pasażera (z CCS), moduł podgrzewania siedzenia kierowcy/pasażera (bez CCS), podgrzewanie przedniego siedzenia i przełącznik CCS, falownik pompy olejowej, przetwornica DC-DC o niskim poziomie ISG, moduł monitorowania ciśnienia w oponach |
| A/BAG |
15A |
JEDNOSTKA A/BAG IG1 , WCS_PASS IG1 |
| INTERIOR LAMP |
10 A |
Zewnętrzna klamka inteligentnego kluczyka kierowcy/pasażera (z inteligentnym kluczykiem), lampka drzwi kierowcy/pasażera, moduł sterujący układu klimatyzacji, kluczyk zapłonu (podświetlenie). i przełącznik ostrzegawczy drzwi (bez inteligentnego kluczyka), odbiornik RF (z inteligentnym kluczykiem), moduł IMS kierowcy, BCM, złącze łącza danych, lampka progowa drzwi kierowcy/pasażera, włącznik zasilania zewnętrznego lusterka, automatyczne oświetlenie i czujnik foto (z/ OB/Alarm), przekaźnik automatycznego odcinania lampy, zestaw wskaźników |
| CLUSTER |
10 A |
CLUSTER (IGN1) |
| MDPS |
7,5A |
Przełącznik Crash Pad, moduł sterujący EPS (z MDPS), czujnik kąta skrętu (bez MDPS), wskaźnik dźwigni bankomatu, przełącznik EPB, moduł sterujący EPB |
| PDM 3 |
7,5A |
Moduł sterujący inteligentnego klucza (z inteligentnym kluczem) |
| EPB |
10 A |
EPB |
| SPARE |
20A |
– |
| IG 1 |
25A |
SKRZYNKA E/R IG1 |
| SPARE |
10 A |
– |
| POWER OUTLET |
20A |
Gniazdo zasilania z przodu |
| MODULE 1 |
10 A |
Moduł urządzenia do automatycznego poziomowania reflektorów (Auto HLLD), przełącznik urządzenia do poziomowania reflektorów (ręczny HLLD), siłownik urządzenia do poziomowania reflektorów LH/RH, BCM, moduł czujnika przedniego inteligentnego wspomagania parkowania, zestaw wskaźników, lusterko elektrochromowe, sterowanie klimatyzacją, moduł IMS kierowcy, brzęczyk wspomagania parkowania tyłem, moduł wspomagania utrzymywania pasa ruchu |
| START |
7,5A |
B/ALARM RLY |
| HTD STRG |
15A |
Podgrzewacz kierownicy |
| MODULE 5 |
7,5A |
Moduł sterujący inteligentnego kluczyka (z inteligentnym kluczykiem), tylne siedzenie, przekaźnik ogrzewania siedzenia po prawej i lewej stronie, skrzynka bezpieczników i przekaźników E/R (RLY.2), skrzynka na olej napędowy (przekaźnik filtra paliwa) |
| A/CON |
7,5A |
Moduł sterujący klimatyzacji, skrzynka bezpieczników i przekaźników E/R (RLY 14) |
| SPARE |
15A |
– |
| WIPER |
25A |
WYCIERACZKA E/R SKRZYNI RLY |
| C/LIGHTER |
20A |
Zapalniczka |
| MODULE 6 |
7,5A |
PANORAMICZNY SZYBERDACH (IG2), JONIZATOR, DSL_BOX, RR_SEAT_WARMER |
| HTD MIRR |
10 A |
Elektrycznie sterowane lusterko zewnętrzne kierowcy/pasażera |
