Schematy skrzynek bezpieczników i przekaźników – Kia Optima MG, Magentis

Dotyczy pojazdów wyprodukowanych w latach:

2007, 2008, 2009, 2010.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

Przedział pasażerski

Skrzynka bezpieczników znajduje się za pokrywą tablicy rozdzielczej po stronie kierowcy.

Kia Optima MG, Magentis (2007-2010) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
H/LP	10 A	Reflektor
A/CON SW	10 A	Klimatyzator
START	10 A	Rozrusznik
P/SEAT RH	30A	Siedzenie elektryczne (prawe)
P/WDW RH	25A	Zasilanie okna (po prawej)
WIPER	25A	Przednia wycieraczka
MIRR HTD	10 A	Odszraniacz zewnętrznego lusterka wstecznego
RR FOG	15A	Tylne światło przeciwmgielne
P/SEAT LH	30A	Fotel elektryczny (lewy)
P/WDW LH	25A	Elektryczne okno (po lewej)
SPARE	10 A	Zapasowy bezpiecznik
MODULE-2	10 A	Zestaw wskaźników
W/DEICER	15A	Odladzacz
TAIL RH	10 A	Tylne światło (prawe)
TAIL LH	10 A	Tylne światło (lewe)
EPS	10 A	Wspomaganie kierownicy
A/CON	10 A	Klimatyzator
SAFETY PWR	20A	Okno elektryczne bezpieczeństwa
A/BAG IND	10 A	Ostrzeżenie o poduszce powietrznej
A/BAG	15A	Poduszka powietrzna
DR LOCK	25A	Centralny zamek drzwi
SPARE	10 A	Zapasowy bezpiecznik
CLUSTER	10 A	Zestaw wskaźników
MODULE-1	10 A	Brzęczyk BWS, przełącznik ESP
HAZARD	15A	Światło ostrzegawcze
STOP LP	15A	Światło stopu
SPARE	15A	Zapasowy bezpiecznik
TELL TALE	10 A	Zegar
T/LID OPEN	15A	Otwieracz pokrywy bagażnika
ADJ PEDAL	10 A	Przekaźnik regulacji pedału
SPARE	15A	Zapasowy bezpiecznik
T/SIG	10 A	Włącz sygnał świetlny
TPMS	10 A	TPMS
BLOWER MTR	10 A	Dmuchacz. Klimatyzator
MEMORY	15A	Grupa. ETACS. klimatyzacja Zegar. Lampa wnętrza pojazdu
AUDIO	15A	Audio
C/LIGHTER	25A	Zapalniczka
D/CLOCK	10 A	Zegar

Zobacz także: Kia Besta (1994-2003) - skrzynka bezpieczników i przekaźników

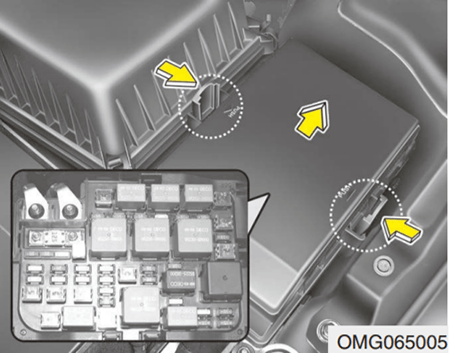

Komora silnika

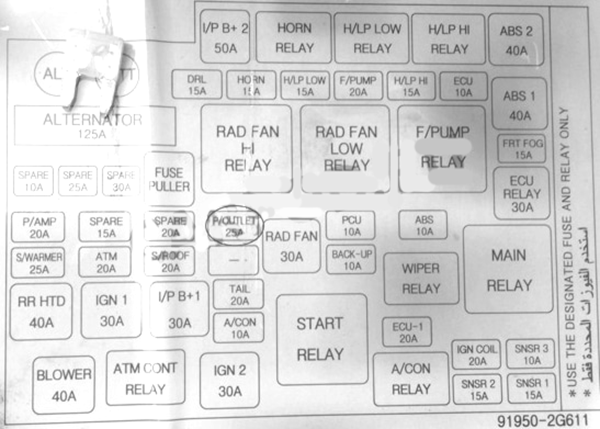

Kia Optima MG, Magentis (2007-2010) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
I/P B+ 2	50A	Tablica przyrządów B+
ABS 2	40A	ABS
DRL	15A	Światła do jazdy dziennej
HORN	15A	Klakson
H/LP LOW	15A	Reflektor (światła mijania)
F/PUMP	20A	Pompa paliwowa
H/LP HI	15A	Reflektor (światła drogowe)
ECU	10 A	Jednostka sterująca silnika
ABS 1	40A	ABS
ALT	125A (150A)	Alternator
SPARE	10 A	Zapasowy bezpiecznik
SPARE	15A	Zapasowy bezpiecznik
SPARE	20A	Zapasowy bezpiecznik
FRT FOG	15A	Przednie światło przeciwmgielne
ECU RELAY	30A	Jednostka sterująca silnika
POWER AMP	20A	Wzmacniacz
SPARE	15A	Zapasowy bezpiecznik
SPARE	20A	Zapasowy bezpiecznik
P/OUTLET	25A	Gniazdo zasilania
RAD FAN	30A (40A)	Wentylator chłodnicy
PCU	10 A	Czujniki układu sterowania zespołem napędowym, TCU
ABS	10 A	ABS
S/WARMER	25A	Podgrzewacz siedzenia
ATM	20A	Automatyczne sterowanie skrzynią biegów
S/ROOF	20A	szyberdach
SPARE	20A	Zapasowy bezpiecznik
BACK UP	10 A	Zapasowe światło
RR HTD	40A	Odmrażacz tylnej szyby
IGN 1	30A	Zapłon
B+	30A	W panelu B
TAIL	20A	Światła tylne
A/CON	10 A	Klimatyzator
ECU-1	20A	Jednostka sterująca silnika
IGN COIL	20A	Cewka zapłonowa
SNSR3	10 A	Czujniki
BLOWER	40A	Dmuchacz
IGN 2	30A	Zapłon
SNSR2	15A	Czujniki
SNSR 1	15A	Czujniki
HORN RELAY	–	Przekaźnik klaksonu
HDLP_LOW RELAY	–	Przekaźnik reflektorów (światła mijania).
RAD FAN_HI RELAY	–	Przekaźnik wentylatora chłodnicy
RAD FAN_LOW RELAY	–	Przekaźnik wentylatora chłodnicy
F/PUMP RELAY	–	Przekaźnik pompy paliwa
WIPER RELAY	–	Przekaźnik wycieraczek
MAIN RELAY	–	Główny przekaźnik
START RELAY	–	Przekaźnik rozrusznika
ATM CONT RELAY	–	Przekaźnik sterujący automatycznej skrzyni biegów
A/CON RELAY	–	Przekaźnik klimatyzacji
