Kia Forte i Cerato (2014) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
14 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Kia Forte i Cerato

Dotyczy pojazdów wyprodukowanych w latach:

2014.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

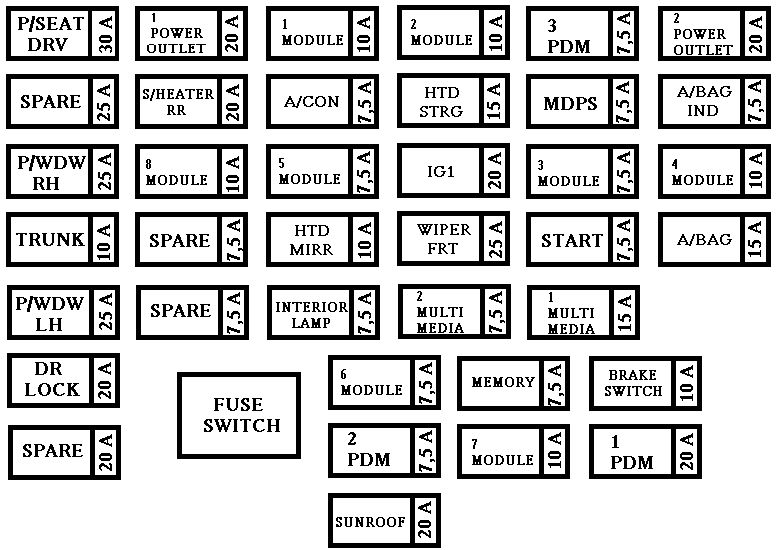

Przedział pasażerski

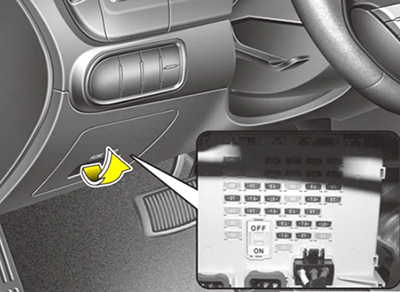

Skrzynka bezpieczników znajduje się za pokrywą tablicy rozdzielczej po stronie kierowcy.

Kia Forte i Cerato (2014) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
P/SEAT DRV	30A	Moduł IMS kierowcy, przełącznik ręczny fotela kierowcy
SPARE 4	25A	–
P/WDW RH	25A	Inteligentna skrzynka przyłączeniowa (przekaźnik prawego podnośnika szyby), moduł podnośnika szyby bezpieczeństwa pasażera
TRUNK	10 A	Inteligentna skrzynka przyłączeniowa (przekaźnik magistrali)
P/WDW LH	25A	Inteligentna skrzynka przyłączeniowa (przekaźnik podnośnika szyby lewej), moduł bezpieczeństwa podnośnika szyby kierowcy
DR LOCK	20A	Inteligentna skrzynka przyłączeniowa (przekaźnik zamka drzwi, przekaźnik odblokowania drzwi), skrzynka przekaźnikowa ICM (przekaźnik odblokowania dwuobrotowego)
SPARE 3	20A	–
C/LIGHTER	20A	Zapalniczka i gniazdko elektryczne (zapalniczka)
S/HEATER RR	20A	Podgrzewacz tylnych siedzeń po lewej i prawej stronie
MODULE 8	10 A	BCM, moduł sterujący inteligentnego klucza
SPARE 2	7,5A	–
SPARE 1	15A	–
MODULE 1	10 A	Moduł sterujący inteligentnego kluczyka, BCM, zegar cyfrowy, jednostka główna audio, A/V i nawigacji, przełącznik zasilania zewnętrznego lusterka, przetwornica DC-DC, moduł MTS
A/CON	7,5A	Moduł sterujący klimatyzacji, jonizator klastra, skrzynka bezpieczników i przekaźników E/R (przekaźnik dmuchawy, przekaźnik GSL PTC)
MODULE 5	7,5A	Szyberdach, moduł sterujący CCS kierowcy, moduł podgrzewacza siedzenia pasażera, podgrzewacz tylnego siedzenia po lewej i prawej stronie
HTD MIRR	10 A	ECM/PCM, moduł sterujący klimatyzacji, lusterko zewnętrzne kierowcy/pasażera
INTERIOR LAMP	7,5A	Lampka w bagażniku, lampka w schowku na rękawiczki, lampka toaletki po lewej i prawej stronie, lampka w pomieszczeniu, lampka konsoli sufitowej, kluczyk zapłonu ILL. & Przełącznik ostrzegawczy drzwi (bez inteligentnego klucza)
MODULE 6	7,5A	Przełącznik trybu sportowego, elektromagnes kluczyka
PDM 2	7,5A	[Z inteligentnym kluczykiem] Moduł sterujący inteligentnego kluczyka [Bez inteligentnego kluczyka] Moduł immobilizera
SUNROOF	20A	szyberdach
MODULE 2	10 A	Elektrochromowe lusterko, uniwersalne złącze kontrolne, moduł sterowania klimatyzacją, przełącznik CCS kierowcy, moduł sterowania CCS kierowcy, moduł podgrzewania siedzenia pasażera Moduł sterownika IMS, przełącznik podgrzewania siedzenia pasażera, jednostka główna A/V i nawigacji, konwerter DC-DC, MTS Moduł, wskaźnik dźwigni skrzyni biegów, wyłącznik PAS, Podgrzewacz tylnych siedzeń po lewej i prawej stronie, przełącznik tylnej szyby sterowanej elektrycznie po lewej i prawej stronie
HTD STRG	15A	Podgrzewacz kierownicy
IG 1	20A	Bez inteligentnego klucza: skrzynka bezpieczników i przekaźników E/R (bezpiecznik – TCU 1, ECU 3, ABS 3)
WIPER FRT	25A	Silnik wycieraczek, skrzynka bezpieczników i przekaźników E/R (przekaźnik wycieraczek), przełącznik wielofunkcyjny (wycieraczki)
MULTIMEDIA 2	7,5A	Moduł MTS
MEMORY	7,5A	Moduł IMS kierowcy, klamka zewnętrzna inteligentnego kluczyka kierowcy, klamka zewnętrzna inteligentnego kluczyka pasażera, BCM, moduł monitorowania ciśnienia w oponach, zestaw wskaźników automatycznego światła i czujnika foto, złącze łącza danych, uniwersalne złącze kontrolne, zegar cyfrowy, moduł sterowania klimatyzacją, elektrochromowe lusterko, lusterko zewnętrzne kierowcy elektrycznie Lusterko zewnętrzne pasażera elektrycznie
MODULE 7	10 A	Skrzynka przekaźników ICM (przekaźnik dźwiękowy lampki kierunkowskazu, przekaźnik składania, przekaźnik rozkładania)
PDM 3	7,5A	[Z inteligentnym kluczykiem] Moduł sterujący inteligentnego kluczyka [Bez inteligentnego kluczyka] Moduł immobilizera
MDPS	7,5A	Jednostka MDPS
MODULE 3	7,5A	Klaster instrumentów
START	7,5A	[Z alarmem antywłamaniowym i bez inteligentnego kluczyka i bez IMMO.] Skrzynka przekaźnikowa ICM (przekaźnik alarmu antywłamaniowego) [Bez alarmu antywłamaniowego lub z inteligentnym kluczykiem lub z IMMO.] Przełącznik zakresu skrzyni biegów (A/T), E /R Skrzynka bezpieczników i przekaźników (przekaźnik rozruchu 1), moduł sterujący inteligentnego kluczyka, ECM
MULTIMEDIA 1	15A	Jednostka główna audio, audio-wideo i nawigacji, przetwornica DC-DC
BRAKE SWITCH	10 A	Przełącznik świateł stopu, moduł sterujący inteligentnego klucza
PDM 1	20A	Inteligentny moduł sterujący kluczem
POWER OUTLET FRT	20A	Zapalniczka i gniazdko elektryczne (gniazdko elektryczne)
A/BAG IND	7,5A	Zestaw wskaźników (poduszka powietrzna IND.)
MODULE 4	10 A	Przełącznik Crash Pad, moduł monitorowania ciśnienia w oponach, przełącznik świateł stopu, zegar cyfrowy, BCM, wyłącznik ISG, tylny czujnik wspomagania parkowania lewy (Out/ln) Tylny czujnik wspomagania parkowania prawy (Out/ln), przedni czujnik wspomagania parkowania po lewej i prawej stronie
A/BAG	15A	Moduł sterujący SRS, czujnik klasyfikacji masy pasażera

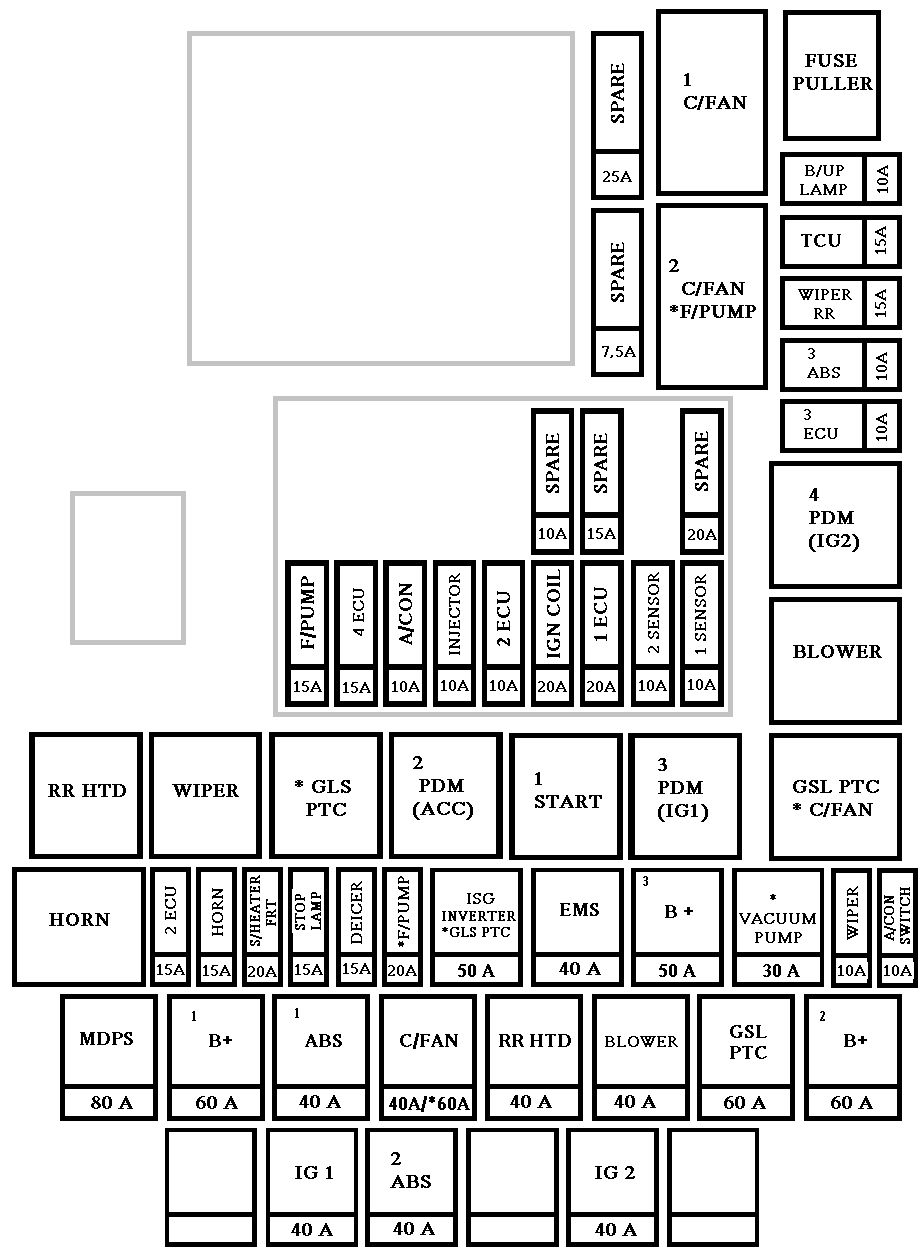

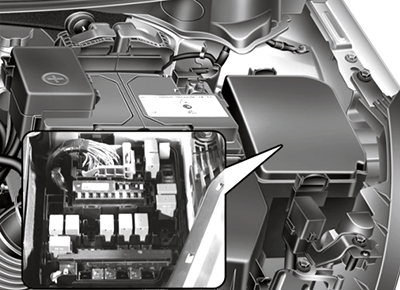

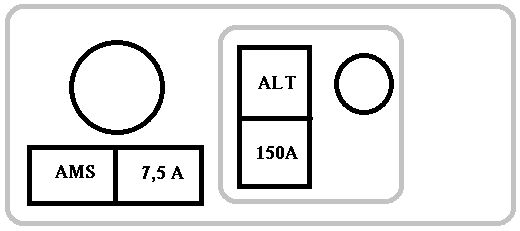

Komora silnika

Kia Forte i Cerato (2014) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
MULTI FUSES:
MDPS	80A	Jednostka MDPS
B+1	60A	Inteligentna skrzynka przyłączeniowa (ARISU-LT IPS 1 (4 kanały), bezpiecznik – MODULE 6, MODULE 7, P/WDW LH, P/WDW RH, TRUNK)
ABS 1	40A	Moduł ESC
C/FAN	40A	Przekaźnik C/Wentylator 1, Przekaźnik C/Wentylator 2
RR HTD	40A	Przekaźnik RR HTD
BLOWER	40A	Przekaźnik dmuchawy
GSL PTC	60A	Przekaźnik GSL PTC
B+2	60A	Inteligentna skrzynka przyłączeniowa (ARISU-LT IPS 3 (4 kanały), ARISU-LT IPS 4 (4 kanały), IPS 5 (2 kanały), bezpiecznik – PDM 1, P/SEAT DRV BRAKE SWITCH, S/HEATER RR)
FUSES:
B/UP LAMP	10 A	A/T: Elektrochromowe lusterko, jednostka główna audio, A/V i nawigacji, tylna lampa zespolona (in) po lewej i prawej stronie Smart Junction Box (moduł sterujący IPS), M/T: Przełącznik lampy cofania
TCU 1	15A	Przełącznik zakresu skrzyni biegów, czujnik prędkości pojazdu, falownik pompy olejowej, skrzynka bezpieczników i przekaźników E/R (bezpiecznik – B/UP LAMP)
ABS 3	10 A	Moduł ESC, czujnik prędkości odchylenia kierunkowego
ECU 3	10 A	ECM/PCM
A/CON SWITCH	10 A	Moduł sterujący klimatyzacji, silnik dmuchawy, przekaźnik dmuchawy, ECM/PCM, rezystor dmuchawy
WIPER	10 A	ECM/PCM, silnik wycieraczek, skrzynka bezpieczników i przekaźników E/R (przekaźnik wycieraczek)
B+3	50A	Inteligentna skrzynka przyłączeniowa (urządzenie automatycznego wyłączania prądu upływowego, bezpiecznik – PDM 2, DR LOCK, SUNROOF)
EMS	40A	Skrzynka EMS (przekaźnik sterowania silnikiem, bezpiecznik -ECU 4, A/CON, F/PUMP)
ISG INVERTER	50A	Falownik pompy oleju
DEICER	15A	Skrzynka przekaźników ICM (przedni przekaźnik przeciwoblodzeniowy)
STOP LAMP	15A	Elektroniczny moduł sygnału stopu
S/HEATER FRT	20A	Moduł sterujący CCS kierowcy, moduł podgrzewania siedzenia pasażera
HORN	15A	Przekaźnik klaksonu, skrzynka przekaźników ICM (przekaźnik klaksonu alarmu włamaniowego)
ECU 5	15A	G4NC: ECM/PCM
IG 2	40A	Bez kluczyka inteligentnego: wyłącznik zapłonu, przekaźnik rozruchu, z kluczykiem inteligentnym: przekaźnik PDM 4 (IG2), przekaźnik rozruchu 1
ABS 2	40A	Moduł ESC
IG 1	40A	Bez inteligentnego kluczyka : wyłącznik zapłonu, z inteligentnym kluczykiem: przekaźnik PDM 3 (IG1), przekaźnik PDM 2 (ACC)

		Panel bezpieczników komory silnika (EMS BOX):
F/PUMP	15A	Przekaźnik F/PUMP
ECU 4	15A	ECM/PCM
A/CON	10 A	Przekaźnik A/CON COMP
INJECTOR	10 A	Wtryskiwacz #1/#2/#3/#4, przekaźnik F/pompy, przekaźnik A/CON COMP
ECU 2	10 A	ECM/PCM
IGN COIL 1	20A	Cewka zapłonowa nr 1/#2/#3/#4, skraplacz
SPARE	20A	–
SENSOR 2	10 A	Czujnik tlenu (góra), czujnik tlenu (dół), zawór elektromagnetyczny o zmiennym wlocie, zawór kontroli oleju #1/#2 Elektrozawór sterowania oczyszczaniem, zawór zamykający kanister, skrzynka bezpieczników i przekaźników E/R (C/Fan 1 Relay, C/Fan 2 Relay)
SENSOR 1	10 A	Czujnik położenia wałka rozrządu #1/#2
