Schematy skrzynek bezpieczników i przekaźników – Kia Forte i Cerato
Dotyczy pojazdów wyprodukowanych w latach:
2009, 2010, 2011, 2012, 2013.
Przedział pasażerski
Skrzynka bezpiecznikowa

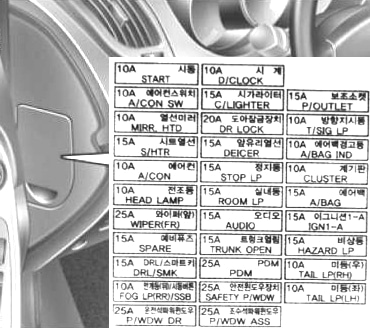

Znajduje się na lewym końcu deski rozdzielczej, po stronie kierowcy, za osłoną ochronną.
Opis
| 1 |
10A Przekaźnik rozrusznika, alarm antykradzieżowy |
| 2 |
10A Jednostka sterująca klimatyzacją |
| 3 |
10A Podgrzewane lusterka zewnętrzne |
| 4 |
15A Ogrzewanie siedzenia |
| 5 |
10A Klimatyzacja |
| 6 |
10A Światła drogowe |
| 7 |
25A Wycieraczka przedniej szyby |
| 8 |
10 / 15A Tylna wycieraczka lub rezerwa |
| 9 |
15A Sterownik zamków drzwi i zapłonu |
| 10 |
10A Tylne światła przeciwmgielne |
| 11 |
25A Sterownik podnośnika szyby |
| 12 |
10A Zegar |
| 13 |
15A Zapalniczka |
| 14 |
20A Właz, przekaźnik jednostki sterującej zapłonem |
| 15 |
15A Przekaźnik ogrzewania przedniej szyby |
| 16 |
15А Stop – sygnały |
| 17 |
15A Oświetlenie wewnętrzne |
| 18 |
15A System audio, komputer pokładowy |
| 19 |
15A Przekaźnik napędu otwierania bagażnika |
| 20 |
25A Moduł sterujący elektroniką drzwi pasażera |
| 21 |
25A Elektrycznie sterowane szyby |
| 22 |
25A Elektryczne szyby |
| 23 |
Gniazdo zasilania 15A |
| 24 |
Blok przełączników 10A |
| 25 |
10A Lampka ostrzegawcza poduszki powietrznej |
| 26 |
10A Tablica przyrządów |
| 27 |
15A Poduszka powietrzna |
| 28 |
15A Centralka zamka drzwi i zapłonu |
| 29 |
15A Przekaźnik alarmu |
| 30 |
10A Lampka prawego tylnego światła pozycyjnego |
| 31 |
10A Lampa światła tylnego lewego |
Skrzynka przekaźników

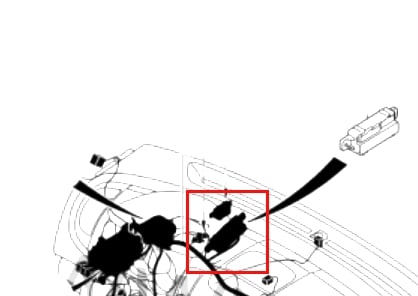

Umieszczony pod panelem w pojedynczej puszce połączeniowej z modułowym schematem okablowania integracji.
Można tu umieścić następujące przekaźniki:
- klawisze uruchamiania
- oświetlenie
- spryskiwacze
- ogrzewanie szyb
- dostęp bezkluczykowy
- elektryczne szyby szklane
Komora silnika
Znajduje się po lewej stronie komory silnika, obok akumulatora, pod osłoną ochronną.
Opis
| 1 |
20A Cewki zapłonowe, kondensator |
| 2 |
10A Czujniki systemu zarządzania silnikiem |
| 3 |
10A Układ zapłonowy |
| 4 |
10A Układ klimatyzacji, wtryskiwacze paliwa |
| 5 |
15A Czujniki systemu zarządzania silnikiem |
| 6 |
10A Przekaźnik główny |
| 7 |
10A Klimatyzacja |
| 8 |
15A Pompa paliwa |
| 9 |
30A Przekaźnik główny |
| 10 |
20А Rezerwa |
| 11 |
15А Rezerwa |
| 12 |
10A Włącznik świateł cofania |
| 13 |
15A Cewki zapłonowe, kondensator |
| 14 |
10A Układ kontroli stabilności ESP, układ przeciwblokujący ABS, czujnik kursu wymiany |
| 15 |
10A Czujniki systemu zarządzania silnikiem |
| 16 |
10A Sygnał dźwiękowy |
| 17 |
20A Światła drogowe |
| 18 |
50A Elektroniczna jednostka sterująca wyposażeniem elektrycznym przedziału pasażerskiego |
| 19 |
30A Wyłącznik zapłonu |
| 20 |
40A Układ kontroli stabilności ESP, układ przeciwblokujący ABS, złącze diagnostyczne |
| 21 |
20А Rezerwa |
| 22 |
10A Światła przeciwmgielne, złącze diagnostyczne |
| 23 |
10A Światło mijania, lewy reflektor |
| 24 |
10A Żarówka światła mijania prawego reflektora |
| 25 |
10А Rezerwa |
Przekaźniki
- Główny przekaźnik
- Przekaźnik pompy paliwa
- Przekaźnik klimatyzatora
- Przekaźnik elektrycznego wentylatora chłodnicy układu chłodzenia
- Przekaźnik świateł drogowych reflektorów
- Przekaźnik klaksonu
- Przekaźnik wentylatora elektrycznego układu klimatyzacji (wysoka prędkość)
- Przekaźnik rozrusznika
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik wycieraczek
- Przekaźnik wentylatora elektrycznego układu klimatyzacji (niskie obroty)
- Przekaźnik świateł mijania
Jednostka główna

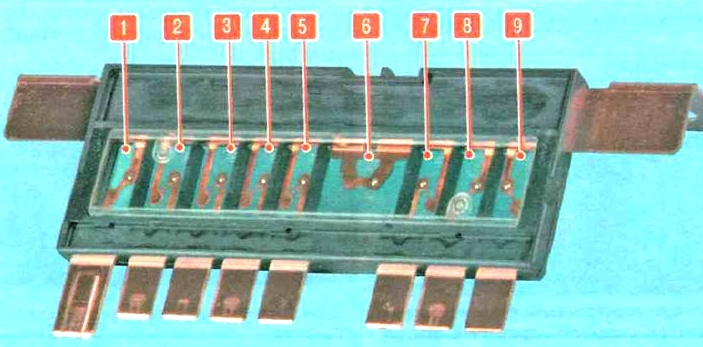

Z boku, na ścianie czołowej, umieszczono główną skrzynkę bezpieczników wykonaną w postaci wkładek topikowych dużej mocy.
Opis
- 80А jednostka sterująca EPS
- 40A sterownik ABS, sterownik ESP
- 40A Elektrowentylator klimatyzacji
- 40A Elektrowentylator chłodnicy układu chłodzenia
- 40A Podgrzewane lusterka boczne
- 125А Generator
- 30A Stacyjka (blokada)
- 50A Elektroniczna jednostka sterująca wyposażeniem elektrycznym kabiny pasażerskiej
- 50А Rezerwa
