Kia Cee’d ED (2007-2012) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
1 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Kia Cee’d ED

Dotyczy pojazdów nowych w latach:

2006, 2007, 2008, 2009, 2010, 2011, 2012.

Lokalizacje

Ogólny układ wszystkich jednostek elektronicznych i elementów sterujących.

Kia Cee’d ED (2007-2012) - skrzynka bezpieczników i przekaźników

Opis

1	Elektroniczna jednostka sterująca ABS
2	Elektroniczna jednostka sterująca klimatyzacją – w panelu sterowania klimatyzacją/nagrzewnicą
3	Czujnik nasłonecznienia (klimatyzacja) (z automatycznym sterowaniem światła)
4	Moduł sterujący silnika dmuchawy klimatyzacji/nagrzewnicy – obok silnika dmuchawy
5	Przekaźnik silnika dmuchawy klimatyzatora/nagrzewnicy
6	Czujnik czystości powietrza
7	Czujnik uderzenia, lewy
8	Czujnik uderzenia, prawy
9	Czujnik zderzenia bocznego, lewy – górna część słupka B
10	Czujnik zderzenia bocznego, prawy – górna część słupka B
11	Dźwięk alarmu antywłamaniowego
12	Rezystor wzbudzenia generatora
13	Akumulator
14	Jednostka sterująca tempomatem (tempomat)
15	Złącze diagnostyczne (DLC)
16	Przekaźnik podnośnika szyb – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą
17	Elektroniczna jednostka sterująca silnika
18	Skrzynka bezpieczników / przekaźników, komora silnika 1
19	Skrzynka bezpieczników / przekaźników, komora silnika 2 (Diesel)
20	Skrzynka bezpieczników / przekaźników, tablica przyrządów
21	Przekaźnik ogrzewania tylnej szyby – w skrzynce bezpieczników / przekaźników pod deską rozdzielczą
22	Sygnał dźwiękowy (górny)
23	Sygnał dźwiękowy (na dole)
24	Elektroniczna jednostka sterująca immobilizera (Diesel)
25	Antena pierścieniowa immobilizera – w pobliżu wyłącznika zapłonu
26	Przekaźnik reostatu oświetlenia zestawu wskaźników (z systemem oświetlenia dziennego) – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą
27	Jednostka sterująca zestawu wskaźników
28	Wielofunkcyjna jednostka sterująca przełącznikiem
29	Wielofunkcyjna jednostka sterująca – funkcje: System antywłamaniowy, centralny zamek, światła do jazdy dziennej, elektryczne szyby, światła awaryjne, reflektory, podgrzewana szyba tylna, podgrzewana przednia szyba, oświetlenie wnętrza, monitorowanie pasów bezpieczeństwa, przekaźnik świateł tylnych, wycieraczka / spryskiwacz szyby przedniej
30	Czujnik temperatury otoczenia – 1
31	Czujnik temperatury otoczenia – 2
32	Jednostka sterująca wspomagania parkowania – za prawym tylnym panelem wykończeniowym
33	Brzęczyk systemu parkowania
34	Jednostka sterująca wspomaganiem kierownicy
35	Czujnik deszczu
36	Przekaźnik wycieraczki tylnej szyby – za lewym tylnym panelem wykończenia
37	Skrzynka przekaźników – Funkcje: klakson alarmu antywłamaniowego, centralny zamek, podgrzewana przednia szyba, światła przeciwmgielne, czujnik deszczu
38	Zasilacz stały (system stop-start)
39	Sterownik ogrzewania siedzenia, lewy – pod siedzeniem
40	Sterownik ogrzewania siedzenia, prawy – pod siedzeniem
41	Sterownik awarii świateł hamowania – za prawym tylnym panelem poszycia
42	Elektryczna jednostka sterująca szyberdachu
43	Elektroniczna jednostka sterująca SRS
44	Przekaźnik tylnej klapy – w skrzynce bezpieczników / przekaźników pod deską rozdzielczą
45	Przekaźnik siłownika tylnej klapy – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą
46	Elektroniczna jednostka sterująca skrzynią biegów
47	Jednostka sterująca blokadą selektora i / lub stacyjki
48	Jednostka sterująca monitorowania ciśnienia w oponach
49	Czujnik przemieszczenia / przyspieszenia

Zobacz także: Kia Forte i Cerato (2007-2008) - skrzynka bezpieczników i przekaźników

Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się na lewym końcu deski rozdzielczej za osłoną ochronną.

Kia Cee’d ED (2007-2012) - skrzynka bezpieczników i przekaźników

Opis

1	10A Przekaźnik rozrusznika
2	10A Jednostka sterująca klimatyzacją
3	10A Podgrzewane lusterka zewnętrzne
4	15A Ogrzewanie siedzenia
5	10A Klimatyzacja
6	10A Światła drogowe
7	25A Wycieraczka przedniej szyby
8	15A Wycieraczka tylnej klapy
9	15A Włączanie świateł mijania dziennych
10	10A Tylne światła przeciwmgielne
11	25A Sterownik podnośnika szyby
12	10A Zegar
13	15A Zapalniczka
14	20A Właz, przekaźnik jednostki sterującej zapłonem
15	15A Przekaźnik ogrzewania przedniej szyby
16	15A Światła stopu
17	15A Oświetlenie wewnętrzne
18	15A System audio, komputer pokładowy
19	15A Tylne piąte drzwi (bagażnik)
20	25A Blokowanie elektrycznych szyb (prawa strona)
21	25A Blokowanie elektrycznych szyb (lewa strona)
22	25A Elektryczne szyby
23	Gniazdo zasilania 15A
24	Blok przełączników 10A
25	10A Lampka ostrzegawcza poduszki powietrznej
26	10A Tablica przyrządów
27	15A Poduszka powietrzna
28	15A Jednostka sterująca drzwiami lub zapłonem
29	Przednie gniazdo zasilania 15 A
30	10A Tylne prawe światło obrysowe
31	10A Tylne lewe światło obrysowe

Zobacz także: Kia Sportage (2022) - skrzynka bezpieczników i przekaźników

Skrzynki przekaźnikowe

Pod panelem mogą znajdować się 2 dodatkowe skrzynki z przekaźnikami.

przekaźnik tylnego światła, przekaźnik podnośnika szyby, przekaźnik nagrzewnicy, przekaźnik tylnej klapy
przekaźnik centralnego zamka, przekaźnik odszraniacza szyby przedniej, przekaźnik tylnych świateł przeciwmgielnych, przekaźnik klaksonu alarmu antywłamaniowego, przekaźnik czujnika deszczu, wbudowana skrzynka przekaźników ICM

Komora silnika

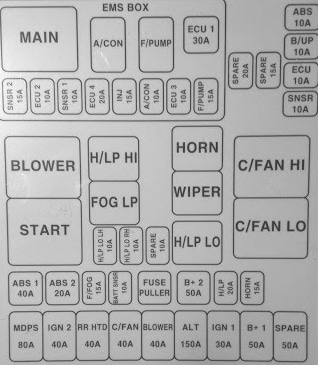

Skrzynia główna

Skrzynka główna z bezpiecznikami i przekaźnikami znajduje się po lewej stronie obok akumulatora i jest osłonięta pokrywą ochronną.

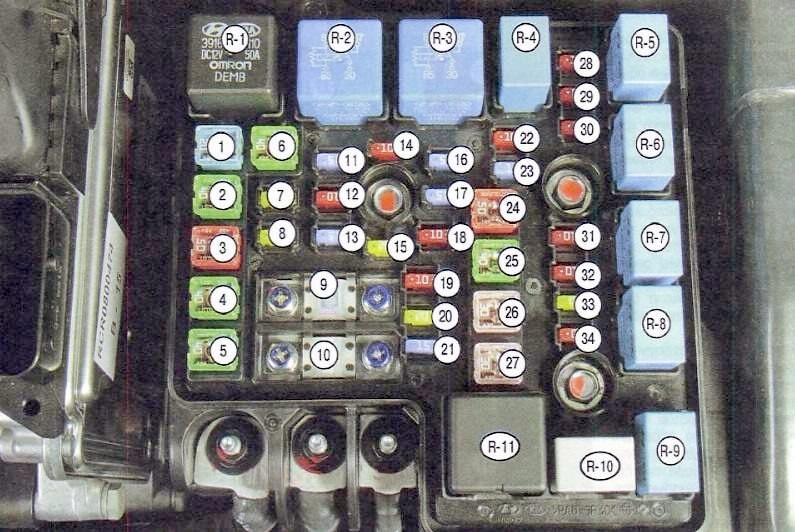

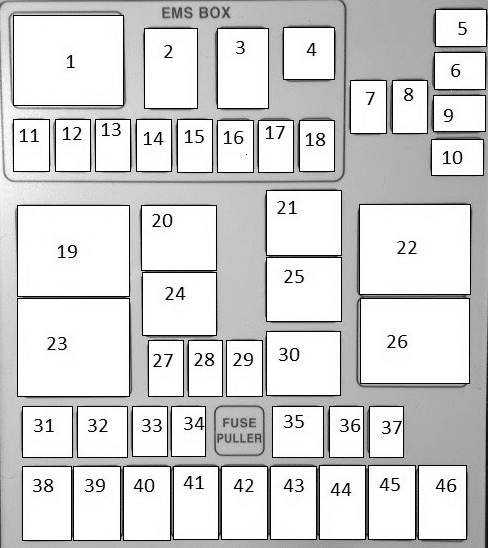

Opcja 1

Kia Cee’d ED (2007-2012) - skrzynka bezpieczników i przekaźników

Opis

1	20A ABS i ESP
2	40А ABS i ESP
3	50A Elektroniczna jednostka sterująca wyposażeniem elektrycznym przedziału pasażerskiego
4	40A Podgrzewane lusterka
5	40A Wentylator elektryczny
6	40A Wentylator klimatyzacji elektrycznej
7	20A Spryskiwacze reflektorów
8	20А Rezerwa
9	Generator 125A
10	80A Elektryczne wspomaganie kierownicy
11	15A Przednie światła przeciwmgłowe
12	10A Klimatyzacja
13	15A Sygnalizacja awaryjna
14	10А Rezerwa
15	20А Rezerwa
16	15A Pompa paliwa
17	15А Rezerwa
18	10A Sterownik silnika – ECU1
19	10A Sterownik silnika – ECU2
20	20A Sterownik silnika – ECU3
21	15A Wtryskiwacze paliwa, klimatyzacja
22	Czujniki 10A
23	15A Sygnał dźwiękowy
24	50A Elektroniczna jednostka sterująca wyposażeniem elektrycznym przedziału pasażerskiego
25	40A Rozrusznik, stacyjka (blokada)
26	30A Stacyjka (blokada)
27	30A Przekaźnik główny
28	10A Układ kontroli stabilności ESP, układ przeciwblokujący ABS, czujnik kursu wymiany
29	10A Układ zapłonowy
30	10A Przełącznik świateł cofania
31	10A Światła mijania prawego reflektora
32	10A Lewe światło mijania
33	20A Światła drogowe
34	Czujniki 10A
R1	Przekaźnik wentylatora chłodzącego (niska prędkość)
R2	Przekaźnik wentylatora chłodzącego (wysoka prędkość)
R3	Przekaźnik rozrusznika
R4	Przekaźnik pompy paliwa
R5	Przekaźnik klimatyzatora
R6	Przekaźnik świateł mijania reflektorów
R7	Przekaźnik klaksonu
R8	Przekaźnik świateł drogowych reflektorów
R9	Przekaźnik tylnych świateł przeciwmgłowych
R10	Przekaźnik wycieraczek
R11	Przekaźnik główny
