Kia Carnival KA4 (2022-2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
10 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Kia Carnival KA4

Dotyczy pojazdów nowych w latach:

2022, 2023.

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora. Zdejmij pokrywę panelu bezpieczników, naciskając zatrzask i pociągając pokrywę do góry.

Nazwa	Ampery [A]	Opis
COOLING FAN	80A	Silnik wentylatora chłodzącego
W/S HEATED GLASS 1	50A	W/S Podgrzewana szyba 1, Przekaźnik
B+4	50A	Blok przyłączeniowy ICU (bezpiecznik – SUNROOF 1, AMP, P/WINDOW (RH), S/HEATER (FRT), P/SEAT (REAR LH))
W/S HEATED GLASS 2	50A	W/S Przekaźnik podgrzewanej szyby 2
B+5	50A	Blok przyłączeniowy ICU (bezpiecznik – SUNROOF2, P/WINDOW (LH), S/HEATER (REAR LH), P/SEAT (DRV), P/SEAT (PASS), P/SEAT (REAR RH))
PSD 2	40A	Moduł drzwi przesuwnych sterowanych elektrycznie
ESC 1	40A	Moduł ESC (elektroniczna kontrola stabilności).
POWER TAILGATE	30A	Moduł elektrycznej klapy tylnej
MDPS	100A	Jednostka MDPS (wspomaganie kierownicy napędzane silnikiem – jest taka sama jak EPS).
B+6	60A	Blok płytki drukowanej (przekaźnik sterowania silnikiem, przekaźnik włączenia wycieraczek, bezpiecznik – IG1, IG2, HORN B/ALARM HORN ECU 1, A/C2
ESC 2	60A	Moduł ESC (elektroniczna kontrola stabilności).
POWER OUTLET 1	40A	Przekaźnik gniazda zasilania
PSD 1	40A	Moduł drzwi przesuwnych sterowanych elektrycznie
E-SHIFTER 1	30A	Z SBW: SCU (Shift by wire Control Unit)
REAR HEATED	40A	Przekaźnik tylnego ogrzewania
BLOWER RR	40A	Przekaźnik tylnej dmuchawy
B+3	50A	Blok przyłączeniowy ICU (IPS3/IPS4/IPS6/IPS7/IPS8)
BLOWER FRT	40A	Przekaźnik przedniej DMUCHAWY
B+2	50A	Blok przyłączeniowy ICU (IPS 1 /IPS2/IPS5/IPS9/IPS10)
B+1	40A	Blok przyłączeniowy ICU (przekaźnik zatrzasku obciążenia długoterminowego, bezpiecznik – AIR BAG2, START, MODULE9, TAILGATE OPEN, IBU2, BRAKE SWITCH, DOOR LOCK, S/HEATER (REAR RH))
INVERTER	40A	Moduł falownika AC
TRAILER	30A	Złącze przyczepy
FUEL PUMP	20A	Przekaźnik POMPY PALIWA
E-SHIFTER 2	10 A	Z SBW: SCU (przewodowa jednostka sterująca), elektroniczny przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów
POWER OUTLET 4	20A	Gniazdo zasilania z tyłu
POWER OUTLET 3	20A	Gniazdo zasilania z przodu
TCU2	15A	TCM (moduł sterowania skrzynią biegów)
DOOR LOCK RR LH	10 A	Blok PCB (przekaźnik blokady/odblokowania tylnych drzwi LH)
AMS	10 A	Czujnik baterii
TCU 1	15A	TCM (moduł sterowania skrzynią biegów)
REAR A/C	10 A	Moduł sterujący tylnego klimatyzatora
W/S HEATED GLASS 3	10 A	Moduł sterujący przedniego klimatyzatora, panel sterowania przedniego klimatyzatora
HEATED MIRROR	10 A	Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł sterujący przedniego klimatyzatora, panel sterowania przedniego klimatyzatora
A/C 1	10 A	Moduł sterujący przedniego klimatyzatora
IG1	40A	Przekaźnik IG1, przekaźnik ACC
IG2	40A	Przekaźnik IG2, blok przyłączeniowy E/R (przekaźnik START 1)
WIPER FRT 2	7,5A	IBU (zintegrowana jednostka sterująca nadwozia), ECM (moduł sterujący silnika)
SENSOR 6	20A	ECM (moduł sterujący silnika)
SENSOR 1	20A	Cewka zapłonowa nr 1 /#2/#3/#4/#5/#6
SENSOR 8	10 A	Nieużywany
ECU 2	10 A	ECM (moduł sterujący silnika)
SENSOR 5	10 A	Blok przyłączeniowy E/R (przekaźnik POMPY PALIWA)
MODULE	7,5A	Przednia jednostka radarowa
SENSOR 9	20A	ECM (moduł sterujący silnika)
SENSOR 3	20A	ECM (moduł sterujący silnika)
SENSOR 2	15A	Czujnik tlenu #3
WIPER FRT 1	30A	Przekaźnik wycieraczki przedniej (niski), silnik wycieraczki przedniej
WIPER RR	15A	Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
HORN	15A	Przekaźnik klaksonu
A/C2	10 A	Przekaźnik sprężarki klimatyzacji
B/ALARM HORN	15A	Przekaźnik alarmu antywłamaniowego
E-SHIFTER 3	7,5A	Z SBW: SCU (Shift by wire Control Unit)
TCU 3	10 A	TCM (moduł sterowania skrzynią biegów)
SENSOR 4	10 A	Przekaźnik sprężarki klimatyzatora, silnik wentylatora chłodzącego, czujnik tlenu nr 1 / nr 2/# 4, zawór elektromagnetyczny sterowania oczyszczaniem, zawór zamykający kanister, zawór elektromagnetyczny pompy oleju o zmiennej wartości, zawór elektromagnetyczny o zmiennym wlocie, zawór kontroli oleju nr 1 / nr 2 / nr 3 /#4 (wlot/wylot)
SENSOR 7	15A	Wtryskiwacz nr 1 /#2/#3/#4/#5/#6 (MPI)
ECU 1	15A	ECM (moduł sterujący silnika)
ESC 3	7,5A	Moduł ESC (elektroniczna kontrola stabilności).
POWER OUTLET 2	20A	Gniazdo zasilania bagażu

Zobacz także: Kia Optima MS, Magentis (2000-2002) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

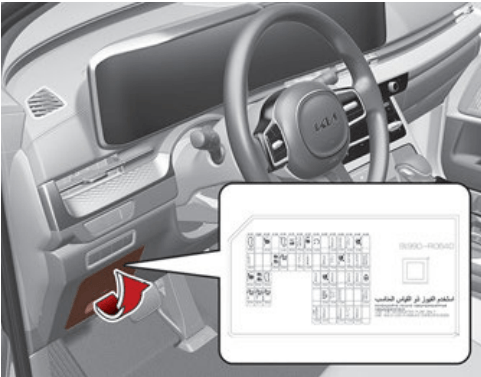

Skrzynka bezpieczników znajduje się we wsporniku panelu bocznego po stronie kierowcy. Otwórz pokrywę panelu bezpieczników.

Schemat panelu bezpieczników po stronie kierowcy

Nazwa	Ampery [A]	Opis
SUNROOF 1	25A	Silnik przedniego szyberdachu
AMP	30A	WZMACNIACZ BOSE (wzmacniacz)
S/HEATER (REAR LH)	20A	Moduł sterujący wentylacji powietrza po lewej stronie drugiego siedzenia, moduł sterujący podgrzewania drugiego siedzenia
P/SEAT (DRV)	30A	Sterownik IMS (zintegrowany system pamięci) Moduł sterujący, przełącznik zasilania fotela kierowcy
P/WINDOW (LH)	25A	Moduł podnośnika szyby bezpieczeństwa kierowcy, przełącznik podnośnika szyby tylnej po lewej stronie, moduł podnośnika szyby bezpieczeństwa po lewej stronie
P/SEAT (PASS)	30A	Moduł wejścia pasażera, przełącznik zasilania fotela pasażera
S/HEATER (FRT)	20A	Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia
SUNROOF 2	25A	Silnik tylnego szyberdachu
P/SEAT (REAR RH)	30A	Moduł relaksacyjny drugiego siedzenia po prawej stronie uchwytu
P/WINDOW (RH)	25A	Przełącznik podnośnika szyby pasażera, moduł podnośnika szyby bezpieczeństwa pasażera, przełącznik podnośnika szyby tylnej po prawej stronie, moduł podnośnika szyby bezpieczeństwa po prawej stronie
TAILGATE OPEN	15A	Przekaźnik otwarcia tylnej klapy
P/SEAT (REAR LH)	30A	Moduł relaksacyjny lewego siedzenia drugiego siedzenia
DOOR LOCK	20A	Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi, OTWIERACZ WLEWU PALIWA
MULTIMEDIA 1	25A	Jednostka główna audio, audio/wideo i nawigacji, bezpiecznik — MULTIMEDIA2
S/HEAT (REAR RH)	20A	Moduł sterujący podgrzewacza drugiego siedzenia, moduł sterujący wentylacji powietrza drugiego siedzenia po prawej stronie
MEMORY	10 A	Moduł sterujący klimatyzatora przedniego/tylnego, panel sterowania klimatyzatora przedniego, zestaw wskaźników, monitor multimedialny tylnego siedzenia, lusterko zewnętrzne kierowcy/pasażera, moduł sterujący IMS (zintegrowany system pamięci) kierowcy, moduł tylnej klapy bagażnika, Czujnik ostrzegania o pasażerach z tyłu (ROA) nr 1 / nr 2
START	10 A	Bez inteligentnego kluczyka: wyłącznik zapłonu
USB CHARGER	15A	Ładowarka USB bagażnika z lewej, Ładowarka USB bagażnika z prawej, Gniazdo USB na siedzeniu kierowcy, Gniazdo USB na siedzeniu pasażera
MODULE 3	7,5A	IBU (zintegrowana jednostka sterująca nadwozia), jednostka ADAS, kamera ostrzegająca o opuszczeniu pasa ruchu (LDW), przełącznik panelu awaryjnego, przełącznik elektrycznego hamulca postojowego, przełącznik przedniej górnej konsoli, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów, tylny radar po lewej stronie i po prawej stronie
AIR BAG1	15A	Moduł sterujący SRS (dodatkowy system bezpieczeństwa) (IG1), czujnik wykrywania obecności pasażera
WASHER	15A	Przełącznik wielofunkcyjny (IG2)
MODULE 1	10 A	IBU (zintegrowana jednostka sterująca nadwozia), jednostka główna audio, audio/wideo i nawigacji, klawiatura, jednostka ADAS, gniazdo zasilania na przednią tackę po lewej stronie/po prawej stronie, AMP (wzmacniacz) (BOSE), monitor multimedialny na tylnym siedzeniu, po lewej stronie /Prawa rękojeść
MODULE 9	10 A	Złącze łącza danych, przełącznik zagrożenia, przełącznik panelu awaryjnego, dźwignia zmiany automatycznej skrzyni biegów, przełącznik panelu awaryjnego (dolny), moduł drzwi kierowcy, moduł relaksacyjny drugiego siedzenia po lewej stronie / po prawej stronie uchwytu, klamka zewnętrzna drzwi kierowcy / pasażera, drzwi kierowcy / pasażera, Antena z uchwytem zewnętrznym
IBU 1	7,5A	IBU (zintegrowana jednostka sterująca nadwozia) (IG1)
MODULE 2	7,5A	Przełącznik świateł stopu
REAR A/C	10 A	Moduł sterujący tylnego klimatyzatora, blok przyłączeniowy E/R (przekaźnik dmuchawy RR)
A/BAG IND	7,5A	Ouster przyrządów, PODUSZKA POWIETRZNA (LAMPA SYGNALIZUJĄCA)
MODULE 8	7,5A	Moduł falownika prądu przemiennego, falownik prądu przemiennego (tył/bagaż), blok przyłączeniowy E/R (przekaźnik podgrzewanej szyby W/S 1/2), moduł sterowania przedniego siedzenia wentylacyjnego, 2. siedzenie po lewej stronie uchwytu/po prawej stronie uchwytu Moduł sterowania wentylacją powietrza, Moduł sterujący podgrzewania drugiego siedzenia, moduł relaksacyjny lewego siedzenia drugiego siedzenia / prawego uchwytu bocznego
IBU2	15A	IBU (zintegrowana jednostka sterująca nadwozia) (B+)
E-SHIFTER	10 A	Z SBW: Elektroniczny przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów
MODULE 5	10 A	Wskaźnik konsoli napowietrznej
A/C	7,5A	Moduł sterujący przedniego klimatyzatora, panel sterowania przedniego klimatyzatora
AIR BAG 2	10 A	Moduł sterujący SRS (dodatkowy system bezpieczeństwa) (B+)
CLUSTER	7,5A	Zestaw wskaźników (IG1)
M0DULE 4	10 A	Złącze łącza danych, radioodtwarzacz audio, audio/wideo i nawigacji, klawiatura, ładowarka bezprzewodowa, lusterko elektrochromowe, moduł sterujący przedniego/tylnego klimatyzatora, panel sterowania przedniego klimatyzatora, włącznik tylnej szyby lewa i prawa strona, prawa Strona uchwytu, Konsola sufitowa, przełącznik bezpieczeństwa tylnej szyby po lewej i prawej stronie, sterownik IMS (zintegrowany system pamięci) Moduł sterujący, 2. siedzenie – Moduł relaksacyjny, moduł sterujący podgrzewacza przedniego siedzenia, przednie siedzenie z wentylacją powietrza, moduł sterujący podgrzewania 2. siedzenia, 2. siedzenie po lewej stronie i po prawej stronie, Moduł sterujący wentylacji powietrza
MODULE 7	7,5A	IBU (zintegrowana jednostka sterująca nadwozia) (IG2)
BRAKE SWITCH	7,5A	IBU (zintegrowana jednostka sterująca nadwozia), wyłącznik świateł stopu
MDPS	7,5A	Jednostka MDPS (MDPS (wspomaganie kierownicy napędzane silnikiem) to to samo, co EPS (elektryczne wspomaganie kierownicy)).
MULTIMEDIA 2	10 A	BEZ WZMACNIACZA BOSE: Jednostka główna audio/wideo i nawigacji
