Kia Carens UN (2007-2013) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Kia Carens i Rondo UN

Dotyczy pojazdów nowych w latach:

2007, 2008, 2009, 2010, 2011, 2012, 2013.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.



Przedział pasażerski

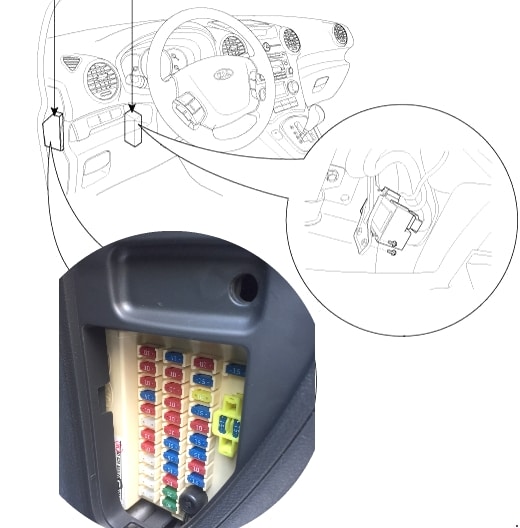

Kia Carens UN (2007-2013) - skrzynka bezpieczników i przekaźników

Kia Carens UN (2007-2013) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
AUDIO 15A Audio
MEMORY 15A BCM, Zegar cyfrowy, Przekaźnik składania lusterek, Zestaw wskaźników, Lampa wnętrza pojazdu, Lampa osłony przeciwsłonecznej, Przełącznik ostrzegawczy drzwi, Moduł sterujący klimatyzacji
MIRR HTD 10 A Silnik lusterka zewnętrznego i odmgławiacz, moduł sterujący klimatyzacji
A/BAG 15A Moduł sterujący SRS
D/CLOCK 10 A Przełącznik zasilania zewnętrznego lusterka, audio, BCM, zegar cyfrowy, moduł sterujący blokady klucza bankomatu
W/DEICER 15A Przekaźnik odmgławiacza przedniej szyby
CLUSTER 10 A Zestaw wskaźników, rezystor wstępnego wzbudzenia
TELLTALE 10 A Zegar cyfrowy, wyłącznik PAB
C/LIGHTER 15A Zapalniczka
A/BAG IND 10 A Klaster instrumentów
MODULE-1 10 A Moduł sterujący blokady kluczyka ATM, czujnik kąta skrętu, klaster, brzęczyk ostrzegawczy cofania, przełącznik ESP, BCM, moduł automatycznego sterowania światłami
P/OUTLET FR 20A Gniazdo zasilania z przodu
SPARE 15A Zapasowy bezpiecznik
T/SIG 10 A Przełącznik zagrożenia
RR WIPER 15A Silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej, przełącznik wielofunkcyjny
H/LP 10 A Przekaźnik reflektora, czujnik AQS, siłownik HLLD, przekaźnik nagrzewnicy PTC nr 2, nr 3, przekaźnik nagrzewnicy filtra paliwa
SPARE 10 A Zapasowy bezpiecznik
A/CON 10 A Moduł sterujący klimatyzacji, przekaźnik dmuchawy
FRT WIPER 25A Przekaźnik wycieraczek, silnik wycieraczek, przełącznik wielofunkcyjny
MODULE-2 10 A Szyberdach, czujnik deszczu, przekaźnik podgrzewacza siedzenia, elektryczne lusterko chromowane, BCM
SPARE 15A Zapasowy bezpiecznik
TAIL-RH 10 A Reflektor przedni prawy, Tylna lampa zespolona prawa, Lampa rejestracyjna, Moduł sterujący DRL, Oświetlenie tablicy rozdzielczej
T/GATE OPEN 15A Przełącznik drzwiczek wlewu paliwa, przekaźnik tylnej klapy
STOP LP 15A Przełącznik świateł stopu
TAIL-LH 10 A Reflektor przedni lewy, Tylna lampa zespolona lewa, Przekaźnik przedniego światła przeciwmgielnego
FRT FOG 15A Przekaźnik przednich świateł przeciwmgielnych
START 10 A Przekaźnik alarmu antywłamaniowego, cewka przekaźnika rozruchu, przełącznik blokady
DR/LOCK 25A Przekaźnik blokady/odblokowania drzwi
HAZARD 15A Przełącznik zagrożenia, przekaźnik zagrożenia
TPMS/RR FOG 15A Przekaźnik tylnych świateł przeciwmgłowych
P/WDW-LH 25A Główny wyłącznik podnośnika szyby, wyłącznik podnośnika szyby lewej
ATM LOCK 10 A Przełącznik trybu sportowego, złącze łącza danych, moduł sterujący klimatyzacji, uniwersalne złącze kontrolne
P/WDW-RH 25A Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby prawej
SPARE 30A Zapasowy bezpiecznik
SAFETY PWR 25A Silnik szyby bezpieczeństwa
P/SEAT-LH 30A Przełącznik sterowania fotelem kierowcy
Zobacz także:  Kia Besta (1994-2003) - skrzynka bezpieczników i przekaźników



Dodatkowa skrzynka przekaźników

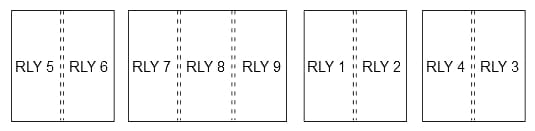

Kia Carens UN (2007-2013) - skrzynka bezpieczników i przekaźników

Opis

1 rezerwa
2 Podgrzewane siedzenia
3 Tylne światło przeciwmgielne
4 Czujnik deszczu
5 Składane lusterka
6 Ogrzewana przednia szyba
7 Alarm
8 Dźwięk alarmu antywłamaniowego
9 System antywłamaniowy

Komora silnika

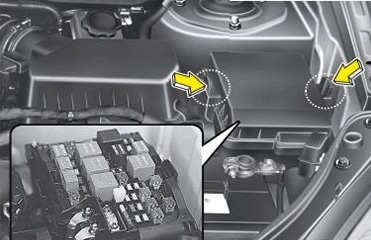

Kia Carens UN (2007-2013) - skrzynka bezpieczników i przekaźników

Kia Carens UN (2007-2013) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
I/P B+ 2 40A Skrzynka przyłączeniowa I/P
HORN RELAY – Przekaźnik klaksonu
H/LP LOW RELAY – Przekaźnik reflektora (światła mijania).
H/LP HI RELAY – Przekaźnik reflektora (światła drogowe).
ABS 2 40A Moduł sterujący ABS/ESP
DRL 15A Moduł sterujący DRL – Światła do jazdy dziennej
HORN 15A Przekaźnik klaksonu, przekaźnik klaksonu włamywacza
H/LP LOW 15A Przekaźnik reflektora (niski)
F/PUMP 20A Przekaźnik pompy paliwa
H/LP HI 15A Przekaźnik reflektora (wysoki)
ECU 10 A TCM, generator, ECM
ALTERNATOR 125A (benzyna) 150A (olej napędowy) Generator
RAD FAN HI RELAY – Przekaźnik wentylatora chłodnicy (wysoki).
RAD FAN LOW RELAY – Przekaźnik wentylatora chłodnicy (niski).
F/PUMP RELAY – Przekaźnik pompy paliwa
ABS 1 40A Moduł sterujący ABS/ESP
SPARE 15A Zapasowy bezpiecznik
MAIN 30A Przekaźnik sterowania silnikiem
SPARE 10 A Zapasowy bezpiecznik
SPARE 15A Zapasowy bezpiecznik
SPARE 20A Zapasowy bezpiecznik
P/AMP 25A Wzmacniacz
SPARE 15A Zapasowy bezpiecznik
S/ROOF 20A Moduł sterujący szyberdachu
SPARE 20A Zapasowy bezpiecznik
RAD FAN 40A Przekaźnik wentylatora chłodnicy
PCU 10 A Generator impulsów, ECM, przekaźnik wentylatora chłodnicy, wyłącznik świateł stopu, czujnik wody w paliwie
ABS 10 A Moduł sterujący ABS/ESP, uniwersalne złącze kontrolne
S/WARMER 20A Przekaźnik podgrzewania siedzenia
ATM 20A Przekaźnik kontrolny bankomatu
TAIL 20A Przekaźnik świateł tylnych
SPARE 20A Zapasowy bezpiecznik
BACK-UP 10 A Czujnik prędkości pojazdu, przełącznik świateł cofania, przełącznik zakresu skrzyni biegów
WIPER RELAY – Przekaźnik wycieraczek
MAIN RELAY – Główny przekaźnik
RR HTD 40A Przekaźnik tylnego odmgławiacza
IGN 1 40A Wyłącznik zapłonu (ACC, IG1)
I/P B+ 1 30A Skrzynka przyłączeniowa I/P
ACC SOCKET 20A Gniazdo zasilania z tyłu
A/CON 10 A Przekaźnik klimatyzacji
START RELAY – Przekaźnik uruchamiania pojazdu
ECU-1 20A ECM
IGN COIL 20A Cewka zapłonowa (benzyna)
SNSR3 15A Przekaźnik klimatyzacji, wtryskiwacz, sonda lambda, siłownik VGT, przekaźnik wentylatora chłodnicy, wyłącznik stop (linia testowa hamulca)
BLOWER 40A Przekaźnik dmuchawy
ATM CONT RELAY – Przekaźnik kontrolny bankomatu
SHUNT RELAY – Przekaźnik bocznikowy
IGN 2 30A Wyłącznik zapłonu (IG2, START), przekaźnik rozruchu
A/CON RELAY – Przekaźnik klimatyzacji
SNSR2 15A Przekaźnik pompy paliwa, czujnik tlenu, siłownik EGR, przekaźnik świec żarowych, przekaźnik nagrzewnicy PTC nr 1
SNSR 1 15A Moduł sterujący immobilizera, czujnik położenia wałka rozrządu, czujnik masowego przepływu powietrza, zawór sterujący olejem, elektrozawór oczyszczania kanistra, siłownik regulacji prędkości biegu jałowego, siłownik elektronicznej regulacji przepustnicy

Tylko Diesel:
GLOW PLUG RELAY – Przekaźnik świecy żarowej
PTC HEATER RELAY #1 – Przekaźnik grzałki PTC nr 1
PTC HEATER RELAY #2 – Przekaźnik grzałki PTC nr 2
PTC HEATER RELAY #3 – Przekaźnik grzałki PTC nr 3
FUEL FILTER HEATER 30A Przekaźnik nagrzewnicy filtra paliwa
GLOW PLUG 80A Przekaźnik świecy żarowej
HEATER #1 40A Przekaźnik grzałki PTC nr 1
HEATER #2 40A Przekaźnik grzałki PTC nr 2
HEATER #3 40A Przekaźnik grzałki PTC nr 3
FUEL FILTER HEATER RELAY – Przekaźnik nagrzewnicy filtra paliwa
Zobacz także:  Kia Optima TF (2011-2013) - skrzynka bezpieczników i przekaźników

Dodatkowa skrzynka bezpieczników i przekaźników

Stosowany wyłącznie w silnikach wysokoprężnych.

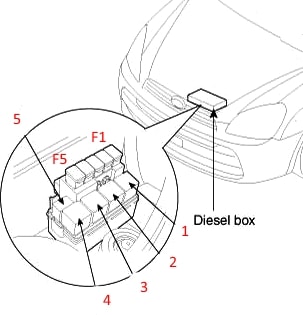

Dodatkowa skrzynka bezpieczników i przekaźników Stosowany wyłącznie w silnikach wysokoprężnych. Dodatkowy schemat blokowy Dekodowanie elementów 1 Przekaźnik świecy żarowej 2 Przekaźnik nagrzewnicy dodatkowej 3 Przekaźnik nagrzewnicy dodatkowej 4 Przekaźnik nagrzewnicy dodatkowej 5 Przekaźnik nagrzewnicy filtra paliwa F1 30A Podgrzewacz filtra paliwa F2 80A Świece żarowe F3 40A Nagrzewnica pomocnicza F4 40A Nagrzewnica pomocnicza F5 40A Nagrzewnica pomocnicza

1 Przekaźnik świecy żarowej
2 Przekaźnik nagrzewnicy dodatkowej
3 Przekaźnik nagrzewnicy dodatkowej
4 Przekaźnik nagrzewnicy dodatkowej
5 Przekaźnik nagrzewnicy filtra paliwa
F1 30A Podgrzewacz filtra paliwa
F2 80A Świece żarowe
F3 40A Nagrzewnica pomocnicza
F4 40A Nagrzewnica pomocnicza
F5 40A Nagrzewnica pomocnicza
