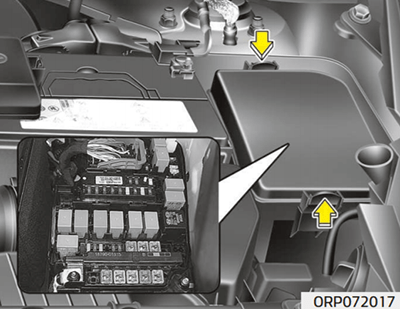

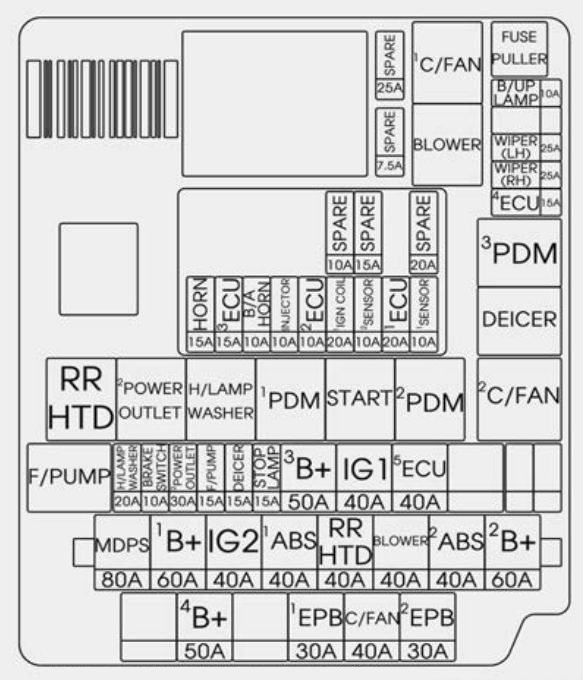

| Numer |
Ampery [A] |
Nazwa |
Opis |
| 1 |
10 A |
PDM 2 |
Przełącznik przycisku Start/Stop, moduł immobilizera |
| 2 |
15A |
MULTI MEDIA |
Konwerter DC-DC (audio), jednostka główna audio/wideo i nawigacji, audio |
| 3 |
7,5A |
MODULE 3 |
Moduł sterujący podgrzewacza siedzeń, moduł podgrzewacza tylnych siedzeń, moduł podgrzewacza siedzenia pasażera, przetwornica DC-DC (AMP), moduł automatycznego poziomowania reflektorów, czujnik deszczu, siłownik urządzenia do poziomowania reflektorów, moduł sterujący klimatyzacji, elektrochromowe lusterko, przełącznik urządzenia do poziomowania reflektorów, jednostka główna A/V i nawigacji |
| 4 |
7,5A |
CLUSTER |
Zestaw wskaźników, konwerter DC-DC (audio) |
| 5 |
7,5A |
MDPS |
Jednostka MDPS |
| 6 |
7,5A |
START |
Skrzynka przekaźników ICM (przekaźnik B/alarm), wyłącznik blokady zapłonu [A/T – przełącznik zakresu skrzyni biegów], [blok przyłączeniowy M/T – E/R (RLY. 10), ECM/PCM, moduł sterujący inteligentnego kluczyka] |
| 7 |
10 A |
INTERIOR LAMP |
Elektryczne lusterko zewnętrzne kierowcy/pasażera, lampa nożna kierowcy/pasażera, kluczyk zapłonu (podświetlenie), Przełącznik ostrzegawczy i drzwi, lampka konsoli górnej, lampka wnętrza pojazdu, lampka toaletki lewa i prawa, tylna lampa osobista lewa i prawa, lampka bagażnika, lampa przenośna |
| 8 |
20A |
PDM |
Inteligentny moduł sterujący kluczem |
| 9 |
7,5A |
MEMORY 2 |
Odbiornik radiowy |
| 10 |
10 A |
ECU |
Moduł sterujący inteligentnego kluczyka, moduł immobilizera, czujnik prędkości pojazdu, ECM/PCM, czujnik przepływu powietrza (D4FD), moduł przekaźnika żarzenia |
| 11 |
10 A |
ABS |
Moduł sterujący ABS/ESC |
| 12 |
15A |
TCU |
TCM (D4FD), przełącznik zakresu skrzyni biegów (A/T, DCT), blok przyłączeniowy E/R (bezpiecznik – F27) (M/T) |
| 13 |
7,5A |
MODULE 4 |
BCM |
| 14 |
7,5A |
A/CON SW |
Moduł sterujący klimatyzacji |
| 15 |
10 A |
MEMORY 1 |
Zestaw wskaźników, automatyczny czujnik oświetlenia i foto, moduł monitorowania ciśnienia w oponach, ultradźwiękowy czujnik ochrony przed intruzami, moduł sterowania klimatyzacją, złącze łącza danych, moduł sterowania syreną, zegar, BCM |
| 16 |
7,5A |
MODULE 1 |
Inteligentny moduł sterujący wspomagania parkowania, włącznik światła stopu, moduł monitorowania ciśnienia w oponach, czujnik sprzęgła (M/T), przedni czujnik wspomagania parkowania (środek)/(bok), przedni czujnik wspomagania parkowania (ln)/(wyjście), tylny czujnik wspomagania parkowania środkowy, przełącznik Crash Pad, tylny czujnik wspomagania parkowania (ln)/(na zewnątrz), przełącznik trybu sportowego, brzęczyk wspomagania parkowania, uniwersalne złącze kontrolne, moduł elektrycznego hamulca postojowego, zmiana pasa ruchu Moduł ostrzegawczy, radar wykrywania martwego pola po lewej i prawej stronie |
| 17 |
20A |
POWER OUTLET 1 |
Tylne gniazdko elektryczne, zapalniczka, przednie gniazdko elektryczne |
| 18 |
10 A |
MODULE 6 |
Jednostka główna audio-wideo i nawigacji, konwerter DC-DC (audio/AMP), audio, zegar, moduł sterujący inteligentnego kluczyka, BCM, blok przyłączeniowy E/R (RLY. 7), AMP, przełącznik zasilania lusterka zewnętrznego |
| 19 |
15A |
A/BAG |
Moduł sterujący SBR, przypomnienie o zapięciu pasów bezpieczeństwa (lampka), blokada drzwi zestawu wskaźników i włączanie/wyłączanie PAB IND., moduł sterujący SRS, moduł sterujący klimatyzacji |
| 20 |
25A |
P/WDW LH |
Moduł bezpieczeństwa tylnego podnośnika szyby lewej, moduł podnośnika szyby bezpieczeństwa kierowcy/pasażera, przekaźnik podnośnika szyby lewej |
| 21 |
10 A |
HTD MIRR |
Moduł sterujący klimatyzacji, ECM/PCM, lusterko zewnętrzne zasilania kierowcy/pasażera |
| 22 |
7,5A |
MODULE 5 |
Lampa przenośna, moduł ogrzewania tylnych siedzeń, zespół panoramicznego szyberdachu, moduł sterujący CCS kierowcy/pasażera, moduł sterujący podgrzewania siedzenia, moduł podgrzewania siedzenia pasażera, blok przyłączeniowy E/R (RLY. 8) |
| 23 |
7,5A |
MODULE 7 |
BCM, moduł sterujący inteligentnego klucza |
| 24 |
15A |
HTD STRG |
Podgrzewacz kierownicy |
| 25 |
15A |
S/HEATER RR |
Moduł ogrzewania tylnych siedzeń |
| 26 |
25A |
AMP |
Przetwornica DC-DC (AMP), AMP |
| 27 |
20A |
SUNROOF |
Zespół panoramicznego szyberdachu |
| 28 |
20A |
S/HEATER FRT |
Moduł sterujący CCS kierowcy/pasażera, moduł sterujący podgrzewacza siedzenia, moduł podgrzewacza siedzenia pasażera |
| 29 |
7,5A |
MODULE 2 |
Skrzynka przekaźników ICM (przekaźnik dźwiękowy lampki kierunkowskazu, przekaźnik składania/rozkładania), elektromagnes kluczyka, przełącznik trybu sportowego, przełącznik konsoli po lewej i prawej stronie, przełącznik tylnej szyby |
| 30 |
7,5A |
A/CON |
Blok Diesla (RLY. 2, RLY. 3), blok przyłączeniowy E/R (RLY. 2), moduł sterujący klimatyzacji, jonizator klastra |
| 31 |
15A |
WIPER |
Silnik wycieraczki tylnej, skrzynka przekaźnikowa ICM (przekaźnik wycieraczki tylnej), przełącznik wielofunkcyjny |
| 32 |
25A |
P/WDW RH |
Moduł podnośnika szyby tylnej bezpieczeństwa, moduł podnośnika szyby kierowcy/pasażera, przekaźnik podnośnika szyby prawej |
| 33 |
30A |
P/SEAT DRV |
Ręczny przełącznik fotela kierowcy |
| 34 |
10 A |
FOG LAMP RR |
Skrzynka przekaźników ICM (przekaźnik tylnych świateł przeciwmgielnych) |
| 35 |
20A |
DR LOCK |
Przekaźnik otwarcia tylnej klapy, przekaźnik blokady/odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik martwego zamka) |
