Kia Carens i Rondo (2014-2016) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
11 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Kia Carens i Rondo

Dotyczy pojazdów nowych w latach:

2014, 2015, 2016.

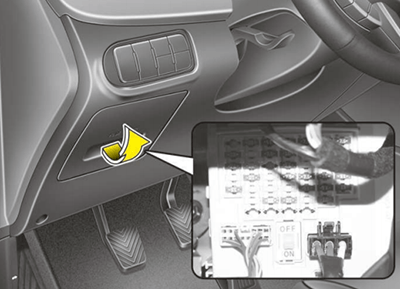

Przedział pasażerski

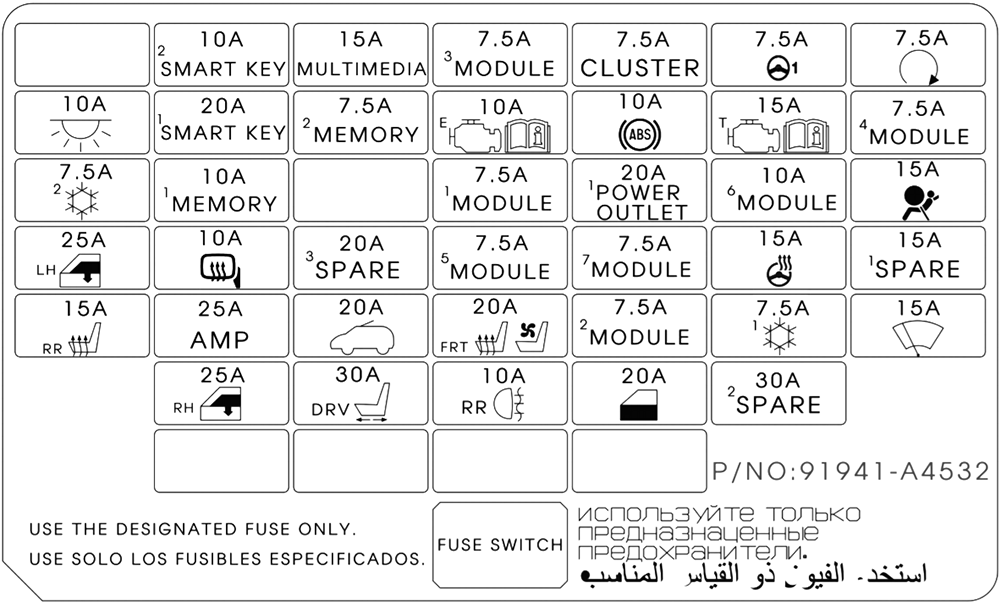

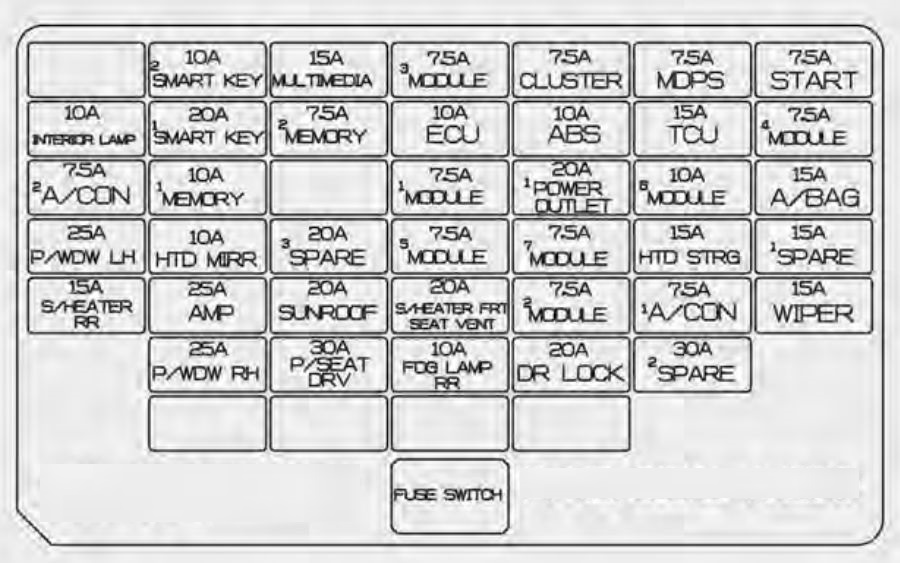

Kia Carens i Rondo UN (2014-2016) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Symbol	Nazwa	Opis
1	30		P/SEAT DRV	4WAY : Przełącznik podparcia lędźwiowego kierowcy 6WAY : Przełącznik ręczny fotela kierowcy
2	25		P/WDW RH	Przekaźnik podnośnika szyby prawy, moduł podnośnika szyby bezpieczeństwa kierowcy/pasażera, moduł podnośnika szyby bezpieczeństwa tylnego prawy
3	25		P/WDW LH	Przekaźnik podnośnika szyby lewej, moduł podnośnika szyby kierowcy/pasażera, moduł bezpieczeństwa podnośnika szyby tylnej lewej
4	20		DR LOCK	Przekaźnik blokady/odblokowania drzwi, przekaźnik martwego zamka
5	15		SPARE	—
6	20		POWER OUTLET 1	Zapalniczka, tylne gniazdo zasilania
7	20		SPARE	—
8	7,5		MODULE 3	Podgrzewacz przedniego siedzenia, nawigacja, wzmacniacz, podgrzewacz tylnych siedzeń, jednostka sterująca nagrzewnicą
9	20		S/HEATER FRT SEAT VENT	Moduł podgrzewacza siedzenia kierowcy/pasażera
10	10		MODULE 6	Jednostka główna A/V i nawigacji (bez ISG), audio (bez ISG), konwerter DC-DC (z ISG), zegar cyfrowy, moduł sterujący inteligentnego kluczyka, BCM, przełącznik lusterka zewnętrznego, lusterko zewnętrzne
11	7,5		A/CON1	Jonizator klastrowy, moduł sterujący klimatyzacji, przekaźnik dmuchawy, przekaźnik PTC
12	7,5		MODULE 5	Skrzynka przekaźników ICM (przekaźnik spryskiwacza reflektora), lampa przenośna, moduł podgrzewacza siedzenia pasażera, moduł podgrzewacza siedzenia kierowcy
13	10		HTD MIRR	Lusterko zewnętrzne kierowcy/pasażera, ECU, moduł sterujący klimatyzacji
14	10		INTERIOR LAMP	Lampka schowka na rękawiczki, Lampka bagażowa, Lampka toaletki po lewej i prawej stronie, Lampka wnętrza pojazdu, Lampka konsoli sufitowej, Lampka ostrzegawcza drzwi SW, Lampka nożna po lewej i prawej stronie, Lampa przenośna, Lampka ostrzegawcza drzwi SW, Lampka przenośna
15	10		SMART KEY 2	Moduł immobilizera, przełącznik przycisku Start Stop
16	20		SUNROOF	Panoramiczny szyberdach
17	7,5		MODULE 1	Moduł elektrycznego hamulca postojowego, czujnik tylnego wspomagania parkowania, inteligentny moduł sterujący wspomagania parkowania, dolny przełącznik poduszki zderzeniowej, brzęczyk tylnego czujnika wspomagania parkowania, system monitorowania ciśnienia w oponach
18	15		HTD STR	Podgrzewacz kierownicy
19	10		ECU	Moduł immobilizera, moduł sterujący inteligentnego klucza, ECU, czujnik prędkości
20	15		WIPER	Silnik spryskiwacza przedniego, silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej
21	7,5	MEMORY 2	MEMORY 2	Odbiornik RF
22	10		MEMORY 1	Zestaw wskaźników, moduł monitorowania ciśnienia w oponach, BCM, moduł sterujący klimatyzacji, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), kluczyk zapłonu (podświetlenie) & Przełącznik ostrzegawczy drzwi, zegar cyfrowy, złącze łącza danych, brzęczyk
23	7,5		CLUSTER	Zestaw wskaźników, przetwornica DC-DC (z ISG)
24	7,6		POWER STEERING	Jednostka EPS
25	30		SPARE	—
26	7,5		START	Przekaźnik rozruchu, ECU, wyłącznik blokady zapłonu, przełącznik zakresu skrzyni biegów, TCU, moduł sterujący inteligentnego klucza
27	15		MULTIMEDIA	Jednostka główna A/V i nawigacji (bez ISG), audio (bez ISG), konwerter DC-DC (z ISG), zegar cyfrowy
28	20		SPARE	—
29	20		SMART KEY	Inteligentny moduł sterujący kluczem
30	15		A/BAG	Moduł sterujący SRS
31	7,5		MODULE 2	Podgrzewacz tylnych siedzeń Sw, ICM BOX (Fold’g Rly), AT LEVER Key Sol, ICM BOX (dźwięk kierunkowskazu)
32	7,5		MODULE 4	Moduł kontroli nadwozia
33	7,5		MODULE 7	Moduł sterujący nadwozia, moduł sterujący inteligentnego klucza
34	15		TCU	M/T: F35 (LAMPA B/GÓRNA), A/T: Przełącznik zakresu skrzyni biegów, TCM (D4HB)
35	10		ABS	Moduł sterujący ESC, moduł sterujący ABS
36	7,5		A/CON 2	Moduł sterujący klimatyzacji
37	15		S/HEATER RR	Podgrzewacz tylnych siedzeń po lewej i prawej stronie
38	25		AMP	AMP(wzmacniacz), konwerter DC-DC (z ISG)
39	10		FOG LAMP RR	Skrzynka przekaźników ICM (przekaźnik tylnych świateł przeciwmgłowych)

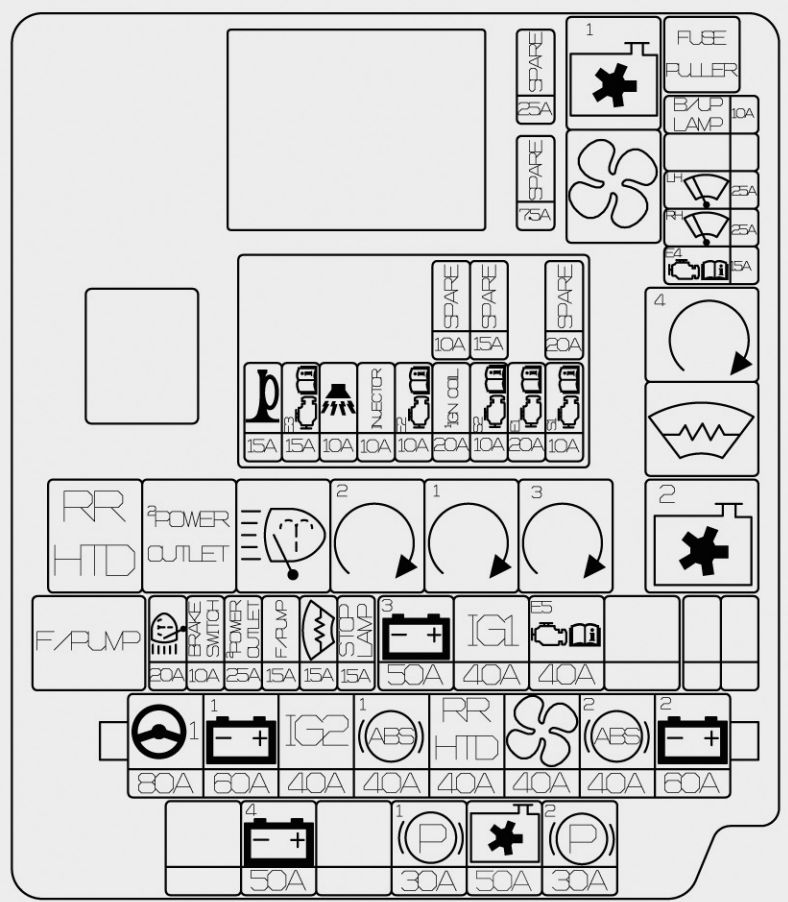

Główny panel bezpieczników w komorze silnika (dla silnika benzynowego)

Kia Carens i Rondo (2014-2016) - skrzynka bezpieczników i przekaźników

Bezpiecznik	Ampery [A]	Symbol	Nazwa	Opis
WIELE BEZPIECZNIKÓW	80		MDPS	Jednostka MDPS
	60		IP_B+1	Wewnętrzny panel bezpieczników, S/Heater RR, Smart Key 1, 2, P/WDW LH/RH, IPS-1/Arisu-1 (H/Lamp Low RH, H/Lamp Hi RH, Turn FR/RR), IPS- 2 (wewnętrzne światło tylne), IPS-4 (światło do jazdy dziennej LH/RH), IPS-3 (przednie światło przeciwmgielne po lewej i prawej stronie)
	40		ABS_1	Moduł sterujący ESC, moduł sterujący ABS
	40		ABS_2	Moduł sterujący ESC, moduł sterujący ABS, uniwersalne złącze kontrolne
	40		IGN_2	Bez inteligentnego kluczyka: wyłącznik zapłonu, PRZEKAŹNIK STARTOWY, nr bezpiecznika rozrusznika: 26 Z kluczykiem inteligentnym: PRZEKAŹNIK IG2, PRZEKAŹNIK STARTOWY, nr bezpiecznika IG2: 11, 12, 18, 20, 35
	60		IP_B+2	Wewnętrzny panel bezpieczników, P/siedzenie DRV, Część zapasowa 3, Lampa przeciwmgielna RR, IPS-5/Arisu-2 (H/Lamp Low LH, H/Lamp Hi LH, Turn FL/RL), IPS-6 (EXT Tylna lampa LH/ RH), IPS-7 (Statyczna lampa zaginająca LH), IPS-8 (Statyczna lampa zaginająca RH)
	40		RR HTD	PRZEKAŹNIK RR HTD RR HTD, MIRR HTD
	40		BLOWER	RLY DMUCHAWY, SILNIK DMUCHAWY
BEZPIECZNIK	40		IG1	Bez inteligentnego kluczyka: wyłącznik zapłonu Z inteligentnym kluczem: PRZEKAŹNIK IG1, PRZEKAŹNIK ACC, WEWNĘTRZNY PANEL BEZPIECZNIKÓW (Bezpiecznik ACC nr: 6,10 Bezpiecznik IG1 nr: 8,17,19, 23, 24, 31, 33, 36, 37)
	30		EPB_1	Moduł elektrycznego hamulca postojowego
	30		EPB_2	Moduł elektrycznego hamulca postojowego
	50		C/FAN	C/FAN LO RELAY, C/FAN HI RELAY, C/FAN MOTOR
	15		DEICER	PRZEKAŹNIK ODLODZENIA (DEICER RELAY)
	15		STOP LAMP	Elektroniczny przekaźnik sygnału stopu, SSEM, LAMPA STOP
	40		EMS	Skrzynka EMS (nr bezpiecznika – 1/2/3/4/5/6/7/8/9)
	50		B+3	Wewnętrzny panel bezpieczników (urządzenie automatycznego wyłączania prądu upływowego, nr bezpiecznika – 4/7/9/14/16/21/22/27/32/40)
	25		FRT_WIPER_LH	WYCIERACZKA PRZEDNIA LEWA
	25		FRT_WIPER_RH	WYCIERACZKA PRZEDNIA PRAWA
	10		B/UP LP	M/T: przełącznik świateł cofania, A/T: przełącznik zakresu skrzyni biegów, TCU
	15		ECU4	ECU
	50		B+4	WYCIERACZKA PRZEDNIA, ECU4 (FRT WIPER LH/RH , ECU4)
	10		BRAKE_SWITCH	SYGNAŁ STOP
	20		H/LP_WASHER	WYCIERACZKA PRZEDNIA, ECU4 (FRT WIPER LH/RH , ECU4)
	30		P/OUTLET 2	PRZEKAŹNIK P/OUTLET 2
	7,5		SPARE	ZAPASOWY

Symbol	Nazwa przekaźnika	Rodzaj
	PRZEKAŹNIK WENTYLATORA CHŁODZĄCEGO (niskie obroty)	H/C MIKRO
	PRZEKAŹNIK WENTYLATORA CHŁODZĄCEGO (wysokie obroty)	3725
	PRZEKAŹNIK DMUCHAWY	H/C MIKRO
	PRZEKAŹNIK PODGRZEWACZA TYLNEGO	H/C MIKRO
	PRZEKAŹNIK B/START (IG1).	H/C MIKRO
	PRZEKAŹNIK B/START (IG2).	H/C MIKRO
	PRZEKAŹNIK STARTOWY	H/C MIKRO
	PRZEKAŹNIK B/START (ACC).	H/C MIKRO
	PRZEKAŹNIK ODLADZANIA	ISO MIKRO
	PRZEKAŹNIK POMPY PALIWA	H/C MIKRO
	PRZEKAŹNIK SPRYSKIWACZY REFLEKTORÓW	ISO MIKRO
	PRZEKAŹNIK WYJŚCIA AKCESORIÓW 2	ISO MIKRO

Ampery [A]	Symbol	Nazwa	Nazwa przekaźnika
15		B/A HORN	B/SYGNALIZACJA SYGNALIZATORA
15		ECU3	ECU
15		HORN	Klakson
10		INJECTOR	WTRYSKIWACZ, ECU, PRZEKAŹNIK POMPY PALIWA
10		ECU2	ECU
20		IGN COIL	Cewka zapłonowa nr 1/#2/#3/#4, skraplacz
10		SENSOR2	Skrzynka bezpieczników i przekaźników E/R (PRZEKAŹNIK NISKIEGO TEMPERATURY CHŁODZENIA), zawór kontrolny oleju nr 1/2
20		ECU1	ECU
10		SENSOR1	Czujnik tlenu (GÓRA/DÓŁ), zawór elektromagnetyczny o zmiennym wlocie, zawór elektromagnetyczny sterowania oczyszczaniem
10		SPARE	ZAPASOWY
15		SPARE	ZAPASOWY
20		SPARE	ZAPASOWY

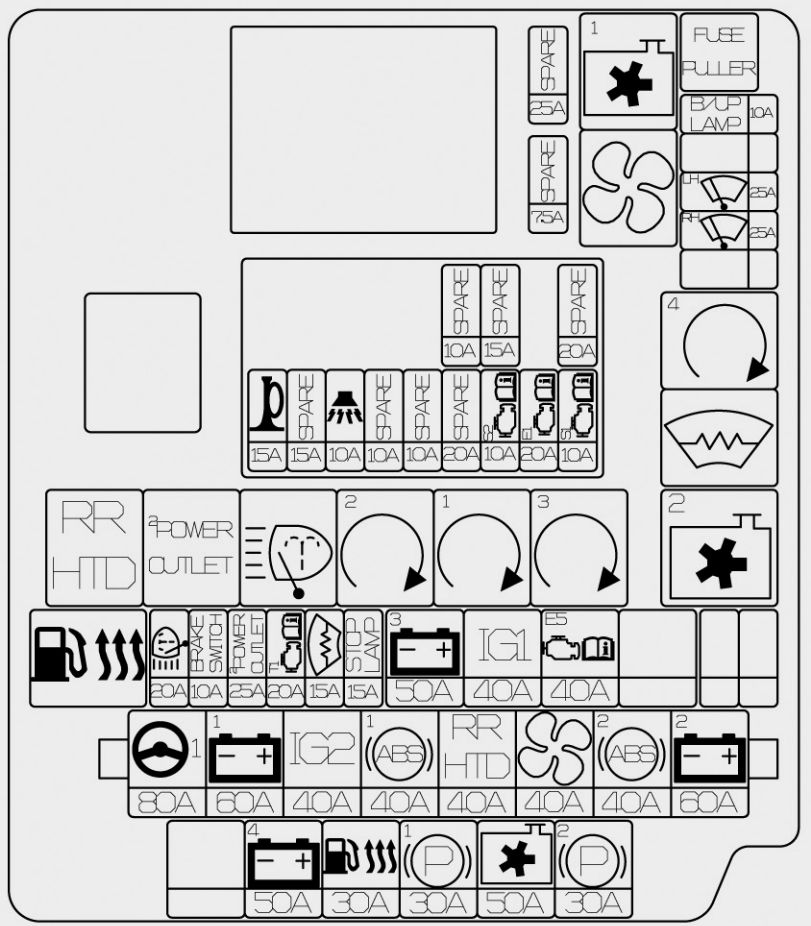

Główny panel bezpieczników w komorze silnika (dla silnika Diesla)

Bezpiecznik	Ampery [A]	Symbol	Nazwa	Opis
WIELE BEZPIECZNIKÓW	80		MDPS	Jednostka MDPS
	60		IP_B+1	Wewnętrzny panel bezpieczników, S/nagrzewnica RR, inteligentny klucz 1, 2, P/WDW LH/RH, IPS-1/Arisu-1 (H/Lamp Low RH, H/Lamp Hi RH, Turn FR/RR) IPS-2 (wewnętrzne światło tylne), IPS-4 (światło do jazdy dziennej), IPS-3 (przednie światło przeciwmgielne)
	40		ABS_1	Moduł sterujący ESC, moduł sterujący ABS
	40		ABS_2	Moduł sterujący ESC, moduł sterujący ABS, uniwersalne złącze kontrolne
	40		IGN_2	Bez inteligentnego kluczyka: wyłącznik zapłonu, PRZEKAŹNIK ROZRUCHU, bezpiecznik rozrusznika nr – 26 Z inteligentnym kluczem: PRZEKAŹNIK IG2, PRZEKAŹNIK START, Bezpiecznik IG2 nr – 11/12/18/20/35
	60		IP_B+2	Wewnętrzny panel bezpieczników, P/siedzenie DRV, Część zapasowa 3, Lampa przeciwmgielna RR, IPS-5/Arisu-2 (H/Lamp Low LH, H/Lamp Hi LH, Turn FL/RL), IPS-6 (ZEWN. Tylne światło LH/RH), IPS-7 (Statyczne światło zakrętowe LH), IPS-8 (statyczna lampa zaginająca RH)
	40		RR HTD	PRZEKAŹNIK RR HTD RR HTD, MIRR HTD
	40		BLOWER	RLY DMUCHAWY, SILNIK DMUCHAWY
BEZPIECZNIK	40		IG1	Bez inteligentnego kluczyka: wyłącznik zapłonu Z inteligentnym kluczykiem: PRZEKAŹNIK IG1, PRZEKAŹNIK ACC, WEWNĘTRZNY PANEL BEZPIECZNIKÓW (Bezpiecznik ACC nr – 6/10 Bezpiecznik IG1 nr – 8/17/19/23/24/31/33/36/37)
	30		EPB_1	Moduł elektrycznego hamulca postojowego
	30		EPB_2	Moduł elektrycznego hamulca postojowego
	50		C/FAN	C/FAN LO RELAY, C/FAN HI RELAY, C/FAN MOTOR
	15		DEICER	PRZEKAŹNIK ODLODZENIA
	15		STOP LAMP	Elektroniczny przekaźnik sygnału stopu, SSEM, LAMPA STOP
	20		TCU1	TCU
	30		FUEL HEATER	PRZEKAŹNIK NAGRZEWNICY PALIWA
	40		EMS	Skrzynka EMS (nr bezpiecznika – 1/2/3/4/5/6/7/8/9)
	50		B+3	Wewnętrzny panel bezpieczników (urządzenie automatycznego wyłączania prądu upływowego, nr bezpiecznika – 4/7/9/14/16/21/22/27/32/40)
	25		FRT_WIPER_LH	WYCIERACZKA PRZEDNIA LEWA
	25		FRT_WIPER_RH	WYCIERACZKA PRZEDNIA PRAWA
	10		B/UP LP	M/T: przełącznik świateł cofania, A/T: przełącznik zakresu skrzyni biegów, TCU
	50		B+4	WYCIERACZKA PRZEDNIA, ECU4 (FRT WIPER LH/RH , ECU4)
	10		BRAKE_SWITCH	SYGNAŁ STOP
	20		H/LP_WASHER	WYCIERACZKA PRZEDNIA, ECU4 (FRT WIPER LH/RH , ECU4)
	25		P/OUTLET 2	PRZEKAŹNIK P/OUTLET 2
	7,5		SPARE	ZAPASOWY
	7,5		SPARE	ZAPASOWY

Symbol	Nazwa przekaźnika	Rodzaj
	PRZEKAŹNIK WENTYLATORA CHŁODZĄCEGO (niskie obroty)	H/C MIKRO
	PRZEKAŹNIK WENTYLATORA CHŁODZĄCEGO (wysokie obroty)	3725
	PRZEKAŹNIK DMUCHAWY	H/C MIKRO
	PRZEKAŹNIK PODGRZEWACZA TYLNEGO	H/C MIKRO
	PRZEKAŹNIK B/START (IG2).	H/C MIKRO
	PRZEKAŹNIK B/START (IG1).	H/C MIKRO
	PRZEKAŹNIK STARTOWY	H/C MIKRO
	PRZEKAŹNIK B/START (ACC).	H/C MIKRO
	PRZEKAŹNIK NAGRZEWNICY PALIWA	H/C MIKRO
	ODLADZACZ	ISO MIKRO
	PODKŁADKA H/LP RLY	ISO MIKRO
	P/OUTLET2 RLY	ISO MIKRO

Ampery [A]	Symbol	Nazwa bezpiecznika	Nazwa przekaźnika
15		SPARE	ZAPASOWY
15		HORN	PRZEKAŹNIK KLAKSU
20		SPARE	ZAPASOWY
10		SENSOR2	Skrzynka bezpieczników i przekaźników E/R (PRZEKAŹNIK NISKIEGO WENTYLATORA CHŁODZĄCEGO), sonda lambda (D4FB), wyłącznik świateł stopu
20		ECU1	ECU
10		SENSOR1	Skrzynka DSL (PTC1 RELAY, GLOW RELAY), czujnik sterowania VGT, czujnik położenia wałka rozrządu, elektryczny zawór EGR
15		B/A_HORN	KLAKSON
20		SPARE	ZAPASOWY

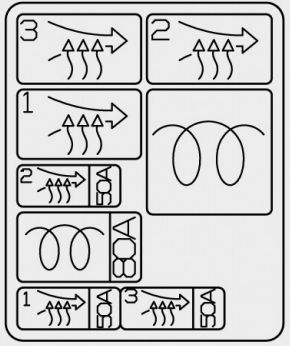

Panel bezpieczników w komorze silnika (tylko silnik Diesla)

Symbol	Wartość znamionowa bezpiecznika/nazwa PRZEKAŹNIKA	Nazwa bezpiecznika
	GLOW RLY	Przekaźnik świecy żarzenia
	PTC_HTR_1 RLY	PTC_HTR_1 RLY
	PTC_HTR_2 RLY	PTC_HTR_1 RLY
	PTC_HTR_3 RLY	PTC_HTR_3 RLY
	80	Przekaźnik świecy żarzenia (GLOW RLY)
	50	PTC_HTR_1
	50	PTC_HTR_2
	50	PTC_HTR_3
