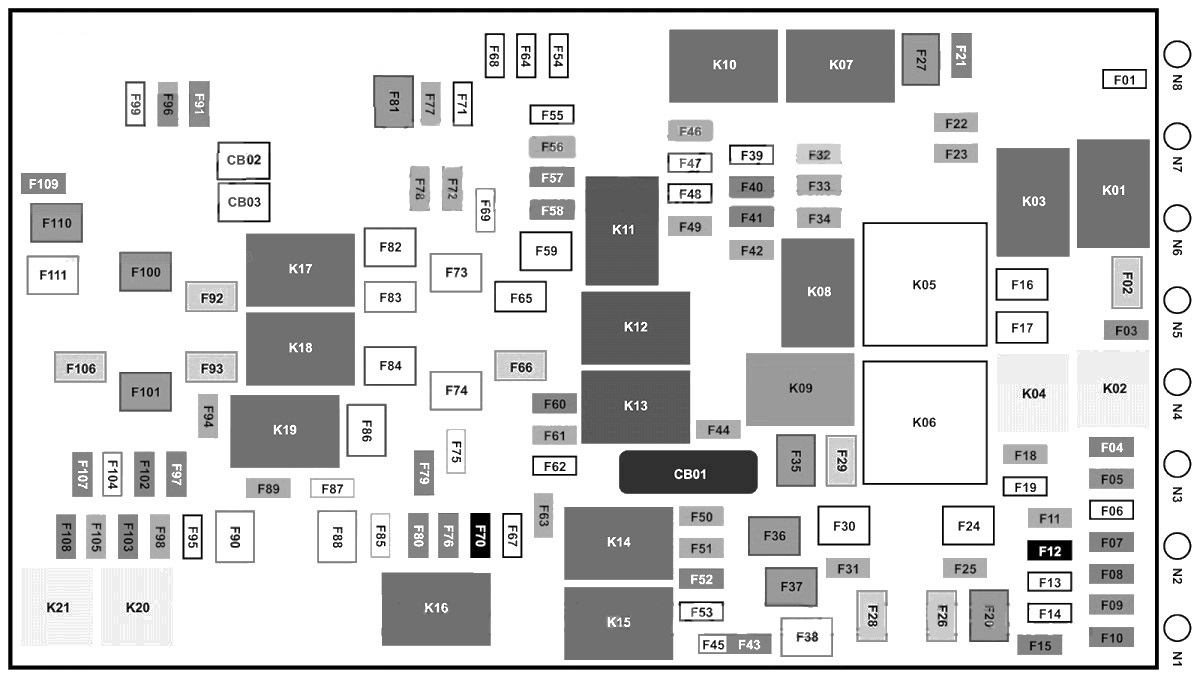

| F01 |
– |
Zapasowy |
| F02 |
40 A zielony |
Rozrusznik |
| F03 |
5 A Tan |
Inteligentny czujnik akumulatora (IBS) |
| F04 |
20 A Żółty |
Pompa paliwa MTR/FPCM |
| F05 |
5 A Tan |
Brama bezpieczeństwa |
| F06 |
– |
Zapasowy |
| F07 |
– |
Zapasowy |
| F08 |
15 A niebieski |
Moduł sterujący skrzyni biegów TCM-8HP CYGNUS |
| F09 |
– |
Zapasowy |
| F10 |
15 A niebieski |
Kluczowy węzeł zapłonu (KIN)/koncentrator częstotliwości radiowych (HUB RF)/elektryczna blokada kolumny kierownicy (ESCL) |
| F11 |
10 A czerwony |
Port UCI (USB i AUX) |
| F12 |
25 A Wyczyść |
Wzmacniacz HIFI |
| F13 |
– |
Zapasowy |
| F14 |
– |
Zapasowy |
| F15 |
15 A niebieski |
Zestaw wskaźników tablicy rozdzielczej (IPC)/zestaw przełączników – pakiet elektryczny o dużej wytrzymałości (SWITCH BANK-HDELEC) |
| F 16 |
– |
Zapasowy |
| F17 |
– |
Zapasowy |
| F18 |
10 A czerwony |
Sprzęgło klimatyzacji (AC CLUTCH) |
| F19 |
– |
Zapasowy |
| F20 |
30 A Różowy |
Centralny sterownik nadwozia (CBC) 1-ŚWIATŁA WEWNĘTRZNE |
| F21 |
– |
Zapasowy |
| F22 |
10 A czerwony |
Moduł sterujący silnika (ECM)/moduł sterujący układu napędowego (PCM) |
| F23 |
10 A czerwony |
Moduł sterujący układu napędowego (PCM)/moduł sterujący silnika (ECM) |
| F24 |
– |
Zapasowy |
| F25 |
10 A czerwony |
Przesunięcie modułu przewodowo (MOD.SBW) |
| F26 |
40 A zielony |
Centralny sterownik nadwozia (CBC) 2-ŚWIATŁA ZEWNĘTRZNE #1 |
| F27 |
30 A Różowy |
Wycieraczki przednie |
| F28 |
40 A zielony |
Centralny kontroler nadwozia (CBC) 3-ZAMYKI ZASILANIA |
| F29 |
40 A zielony |
Centralny sterownik nadwozia (CBC) 4-ŚWIATŁA ZEWNĘTRZNE #2 |
| F30 |
– |
Zapasowy |
| F31 |
10 A czerwony |
PORT DIAGNOSTYCZNY |
| F32 |
10 A czerwony |
Ogrzewanie, Wentylacja, Klimatyzacja (HVAC CTRL MOD)/Blokada kolumny kierownicy (SCL)/Moduł klasyfikacji pasażerów (OCM)/Moduł wykrywania obecności kierowcy (DPDM) |
| F33 |
10 A czerwony |
System ParkTronics (PTS)/moduł kamery na podczerwień (IRCM)/lampki wyłączonych poduszek powietrznych (AIRBAG DISABLE LMPS) |
| F34 |
10 A czerwony |
Elektroniczna kontrola stabilności (ESC)/elektryczne hydrauliczne wspomaganie kierownicy (EHPS)/moduł sterujący Smart Bar (SBCM) WAKE UP |
| F35 |
30 A Różowy |
POMPA PODCIŚNIENIA HAMULCÓW — jeśli jest na wyposażeniu |
| F36 |
30 A Różowy |
MODUŁ HOLOWANIA PRZYCZEPY — jeśli jest na wyposażeniu |
| F37 |
30 A Różowy |
ZŁĄCZE HOLOWNICZE PRZYCZEPY 7W — jeśli jest na wyposażeniu |
| F38 |
20 A niebieski |
Moduł sterujący silnika ECM |
| F39 |
– |
Zapasowy |
| F40 |
15 A niebieski |
Moduł sterujący układu napędowego (DTCM)/blokada osi (AXLE LOC) FT_RR |
| F41 |
15 A niebieski |
Zestaw wskaźników (IC)/Security GateWay (SGW) WAKE UP |
| F42 |
10 A czerwony |
Sterowanie przekaźnikiem sterowania mocą (elektryczne zatrzymanie/uruchomienie) |
| F43 |
– |
Zapasowy |
| F44 |
10 A czerwony |
PODGRZEWACZE, Kamery Na Podczerwień (IRCAM). |
| F45 |
– |
Zapasowy |
| F46 |
10 A czerwony |
AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 |
– |
Zapasowy |
| F48 |
– |
Zapasowy |
| F49 |
10 A czerwony |
Kontroler bezpieczeństwa pasażerów (ORC) |
| F50 |
10 A czerwony |
HD ACC — jeśli jest na wyposażeniu |
| F51 |
10 A czerwony |
Czujnik deszczu, wilgotności i światła (HLRS)/Inwerter 400 W Budzenie/USB/Wewnętrzne lusterko wsteczne (ISRVM)/Moduł kompasu (CSGM) |
| F52 |
20 A Żółty |
Zapalniczka |
| F53 |
10 A czerwony |
Głośnik bezprzewodowy — jeśli jest w wyposażeniu |
| F54 |
– |
Zapasowy |
| F55 |
10 A czerwony |
Centralny moduł przetwarzania obrazu (CVPM) lub moduł Parktronics |
| F56 |
10 A czerwony |
Zasilanie czujnika temperatury w samochodzie/cewki nagrzewnicy PTC |
| F57 |
20 A Żółty |
Ogrzewanie fotela kierowcy |
| F58 |
20 A Żółty |
Ogrzewanie fotela pasażera |
| F59 |
– |
Zapasowy |
| F60 |
15 A niebieski |
Moduł komfortowej kierownicy (CSWM) (HTD STR WHEEL) |
| F61 |
10 A czerwony |
Lewy czujnik martwego pola (LBSS)/prawy czujnik martwego pola (RBSS) |
| F62 |
– |
Zapasowy |
| F63 |
10 A czerwony |
Kontroler bezpieczeństwa pasażerów (ORC) |
| F64 |
– |
Zapasowy |
| F65 |
50 A czerwony |
Przetwornica mocy 400W |
| F66 |
40 A zielony |
DMUCHAWA HVAC MTR FRT |
| F67 |
– |
Zapasowy |
| F68 |
– |
Zapasowy |
| F69 |
– |
Zapasowy |
| F70 |
25 A Wyczyść |
Wtryskiwacze – INJ/Cewki zapłonowe – IGN COIL (GAS)/Świece żarowe (Diesel) |
| F71 |
– |
Zapasowy |
| F72 |
10 A czerwony |
HD ELEC ACC PKG — jeśli jest na wyposażeniu |
| F73 |
– |
Zapasowy |
| F74 |
– |
Zapasowy |
| F75 |
– |
Zapasowy |
| F76 |
20 A Żółty |
ECM (GAZ)/PCM (DSL) |
| F77 |
10 A czerwony |
Podgrzewane lusterka |
| F78 |
– |
Zapasowy |
| F79 |
20 A Żółty |
SMART BAR CTRL MOD |
| F80 |
15 A niebieski |
Moduł sterujący układu napędowego (PCM)/elektromagnes 1 2 Przesunięcie bloku |
| F81 |
30 A Różowy |
ODSZRANIACZ TYLNY (EBL) |
| F82 |
30 A Różowy |
PODGRZEWANIE PALIWA — jeśli jest na wyposażeniu |
| F83 |
60 A Żółty |
ŚWIECA ŻAROWA — jeśli jest na wyposażeniu |
| F84 |
30 A Różowy |
JEDNOSTKA KONTROLI HTR UREA — jeśli jest na wyposażeniu |
| F85 |
10 A czerwony |
CZUJNIK PM — jeśli jest na wyposażeniu |
| F86 |
– |
Zapasowy |
| F87 |
10 A czerwony |
ZASILANIE/ODCZYSZCZANIE POMPY — jeśli jest na wyposażeniu |
| F88 |
20 A niebieski |
CZUJNIK NOx #l/#2 – Jeśli jest na wyposażeniu |
| F89 |
10 A czerwony |
Moduł sterujący kolumny kierownicy (SCCM)/tempomat (CRUISE CTL)/telewizja cyfrowa (DTV)/lampka wyłączenia poduszki powietrznej |
| F90 |
20 A niebieski |
LAMPY PARKOWANIA, HOLOWANIA PRZYCZEPY — jeśli jest na wyposażeniu |
| F91 |
20 A Żółty |
Klakson |
| F92 |
40 A zielony |
AKCESORIA HD #2 — jeśli są na wyposażeniu |
| F93 |
40 A zielony |
AKCESORIA HD #1 — jeśli są na wyposażeniu |
| F94 |
10 A czerwony |
Monitor ciśnienia w oponach (TPM)/System piasty RF (CORAX) |
| F95 |
– |
Zapasowy |
| F96 |
10 A czerwony |
ZASILANIE LUSTEREK |
| F97 |
20 A Żółty |
RADIO/TBM |
| F98 |
10 A czerwony |
SW BANK-HD ELEKTRYCZNY/POZA DROGĄ |
| F99 |
– |
Zapasowy |
| F100 |
30 A Różowy |
ESC-ECU I ZAWORY |
| F101 |
30 A Różowy |
Moduł sterujący układu napędowego (DTCM) |
| F102 |
15 A niebieski |
PODWÓJNY PORT USB |
| F103 |
15 A niebieski |
AKCESORIA HD #3 — jeśli są na wyposażeniu |
| F104 |
– |
Zapasowy |
| F105 |
10 A czerwony |
Zintegrowana konsola centralna (ICS)/klimatyzacja z wentylacją grzewczą (IFVAC) |
| F106 |
50 A czerwony |
Elektroniczna kontrola prędkości (ESC)/POMPA MTR |
| F107 |
20 A Żółty |
ŚWIATŁA STOP PRZYCZEPY/KIERUNKOWSKAZ PRZYCZEPY LEWY — jeśli jest na wyposażeniu |
| F108 |
15 A niebieski |
AKCESORIA HD #4 — jeśli są na wyposażeniu |
| F109 |
20 A Żółty |
ŚWIATŁA STOP PRZYCZEPY/KIERUNKOWSKAZ PRZYCZEPY PRAWY — jeśli jest na wyposażeniu |
| F110 |
– |
Zapasowy |
| F111 |
20 A niebieski |
AWARIA HOLOWANIA PRZYCZEPY — jeśli jest w wyposażeniu |
