Schematy skrzynek bezpieczników i przekaźników – JCB 3CX
Bezpiecznik zapalniczki (gniazdo zasilania) w JCB 3CX to bezpiecznik 4 w skrzynce bezpiecznikowej.
Skrzynka bezpiecznikowa
Przekaźniki i bezpieczniki znajdują się w bocznej konsoli pod pokrywą.
Numer
|
Ampery [A]
|
Opis |
| Kolumna „A” |
| 1 |
10 |
Pomocniczy układ hydrauliczny |
| 2 |
5 |
Elektrozawór pompy paliwa(zatrzymanie silnika) |
| 3 |
7.5 |
Kierunkowskazy |
| 4 |
7.5 |
Przełącznik zbliżeniowy trybu kierowania |
| 5 |
10 |
Sterowanie skrzynią biegów;
Skrzynia biegów. |
| 6 |
3 |
Wybór biegów – przód i wsteczny(maszyny od numeru seryjnego 933757) |
| 7 |
5 |
Światła hamowania(maszyny do numeru seryjnego 933756) |
| 7 |
10 |
Skrzynia biegów(maszyny od numeru seryjnego 933757) |
| 8 |
3 |
Napęd na 4 koła (hamulce automatyczne)(maszyny do numeru seryjnego 933756) |
| 8 |
7.5 |
Światła hamowania(maszyny od numeru seryjnego 933757) |
| 9 |
5 |
Światła boczne z lewej strony |
| 10 |
5 |
Światła boczne po prawej stronie |
| Kolumna „B” |
| 1 |
5 |
Instrumenty, brzęczyk |
| 2 |
15 |
Klakson;
Przedni spryskiwacz
Wycieraczka przednia. |
| 3 |
7.5 |
Klakson tylny |
| 4 |
15 |
Podgrzewane siedzenie;
Zapalniczka;
Wentylator na twarz. |
| 5 |
10 |
Tylna wycieraczka i spryskiwacz |
| 6 |
10 |
Przełącznik hamulca |
| 7 |
5 |
Wróć do włączania kopania |
| 8 |
25 |
Tylne światła robocze |
| 9 |
20 |
Reflektory |
| 10 |
25 |
Przednie światła robocze |
| Kolumna „C” |
| 1 |
7.5 |
Światła |
| 2 |
15 |
Światło ostrzegawcze |
| 3 |
10 |
Lampa ostrzegawcza, oświetlenie wewnętrzne |
| 4 |
5 |
Radio |
| 5 |
20 |
Termostat |
| 6 |
30 |
Podgrzewacz |
| 7 |
3 |
Cewki przekaźnika zapłonu |
| 8 |
15 |
Światła drogowe |
| 9 |
3 |
Światła przeciwmgielne |
| 10 |
15 |
Światła mijania |
| Przekaźniki |
| 1 |
Zapłon 1 |
| 2 |
Młotek |
| 3 |
Pomocniczy (łyżka szczękowa) |
| 4 |
Główne światła |
| 5 |
Silnik pracuje |
| 6 |
Hydrauliczna regulacja prędkości (HSC) |
| 7 |
Brzęczyk |
| 8 |
Brzęczyk |
| 9 |
Zapłon 2 |
| 10 |
Przednie światła robocze |
| 11 |
Tylne światła robocze |
| 12 |
Kierunkowskaz |
| 13 |
Neutralny start |
| 14 |
Klakson tylny |
| 15 |
Lampka ostrzegawcza hamulca postojowego |
| 16 |
Sprężarka klimatyzacji |
| 17 |
Hamulec postojowy |

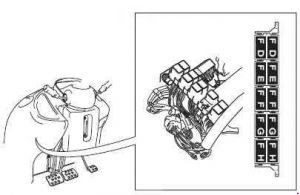

Numer
|
Przekaźniki
|
| FD1 |
Do przodu HI / LO |
| FD2 |
Naprzód |
| FE1 |
Odwróć HI / LO |
| FE2 |
Odwrócić |
| FF1 |
Splatać |
| FF2 |
Napęd |
| FG1 |
Pusty |
| FG2 |
Zrzut skrzyni biegów |
| FH1 |
Auto 2WD |
| FH2 |
4WB |

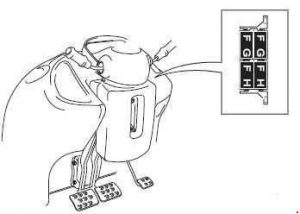

| Numer |
Przekaźniki |
| FG1 |
Alarm cofania |
| FG2 |
Zrzut transmisji |
| FH1 |
2WB |
| FH2 |
Światła stopu |

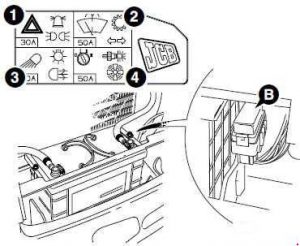

| Numer |
Ampery [A] |
Opis |
| 1 |
30 |
Światła awaryjne;
Światła ostrzegawcze;
Światła |
| 2 |
50 |
Wycieraczki;
Spryskiwacze;
Skrzynia biegów;
Wskaźniki, |
| 3 |
50 |
Światła robocze;
Światła przeciwmgielne;
Światła hamowania. |
| 4 |
50 |
Zapłon;
Grzałka;
Termostat. |
