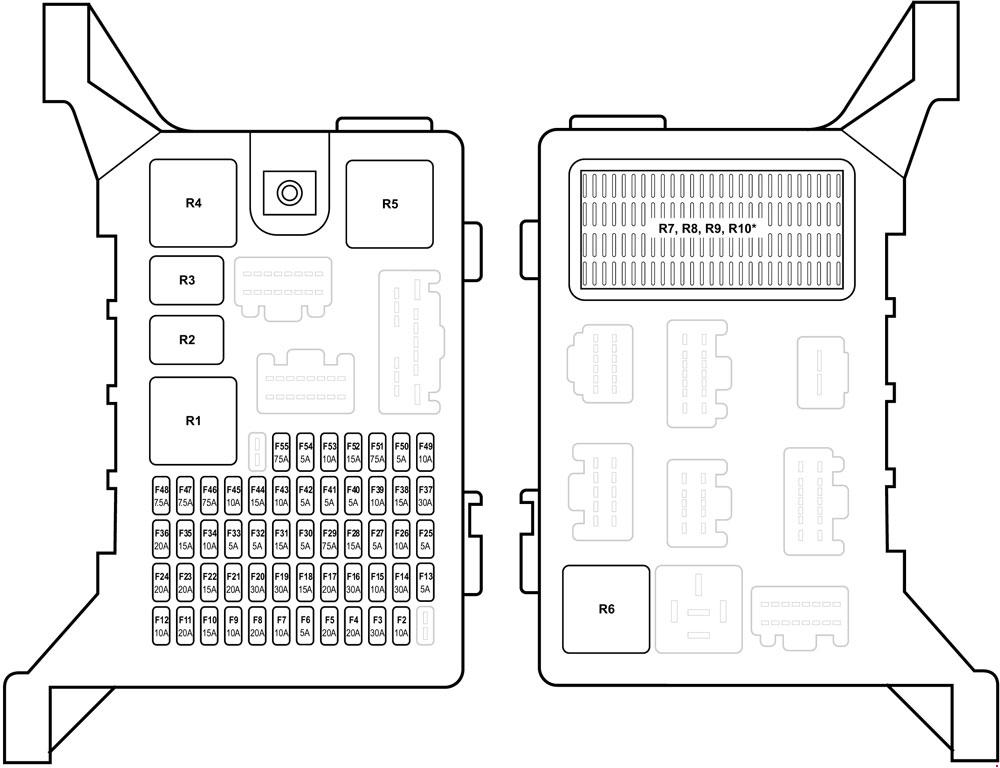

| Numer |
Ampery [A] |
Opis |
| F1 |
— |
— |
| F2 |
10 |
Tablica przyrządów;
usterko elektrochromowe;
Włącznik światła cofania;
Światła cofania. |
| F3 |
30 |
Silniki regulacji fotela pasażera |
| F4 |
20 |
Złącza akcesoriów |
| F5 |
20 |
Estate: Tylna wycieraczka |
| F6 |
— |
— |
| F7 |
10 |
Diagnostyka pokładowa;
Podgrzewane moduły przednich siedzeń;
System wykrywania deszczu;
JaguarVoice. |
| F8 |
20 |
Podgrzewane moduły siedzeń przednich |
| F9 |
10 |
Funkcja pamięci fotela kierowcy |
| F10 |
15 |
Moduł szyberdachu;
Antena SRX. |
| F11 |
20 |
Silniki elektryczne szyb lewych (przednich i tylnych) |
| F12 |
10 |
VICS (Japonia);
Jaguar Voice. |
| F13 |
— |
— |
| F14 |
30 |
Podgrzewany tylny ekran |
| F15 |
10 |
Podgrzewane lusterka boczne |
| F 16 |
30 |
Silniki regulacji fotela kierowcy |
| F17 |
20 |
Moduł sterownika pompy paliwa i przekaźnik |
| F18 |
15 |
Estate: Tylne gniazdo akcesoriów |
| F19 |
30 |
Moduł haka holowniczego;
Tylne gniazdo akcesoriów (tylko kombi). |
| F20 |
30 |
Wzmacniacz premium ICE |
| F21 |
20 |
Silniki elektryczne szyb prawych (przednich i tylnych) |
| F22 |
15 |
Moduł zamka drzwi |
| F23 |
20 |
Estate: Tylna pompa spryskiwacza |
| F24 |
20 |
Pompa płynu do spryskiwaczy |
| F25 |
5 |
Diagnostyka Pokładowa |
| F26 |
10 |
Przełącznik sprzęgła tempomatu ręcznej skrzyni biegów;
Przełącznik obrotowy. |
| F27 |
5 |
Ekran dotykowy |
| F28 |
15 |
Gniazda akcesoriów z przodu i z tyłu |
| F29 |
7,5 |
Tylne światła przeciwmgielne |
| F30 |
5 |
Telefon samochodowy, PSE |
| F31 |
15 |
Stacyjka |
| F32 |
5 |
Diagnostyka Pokładowa |
| F33 |
5 |
Pomoc w parkowaniu |
| F34 |
10 |
Przełącznik wsteczny |
| F35 |
15 |
Moduł zasilania kierunku |
| F36 |
20 |
Przekaźnik silnika przepustnicy (2,5L i 3,0L);
Pompa paliwa (tylko benzyna 2.0L). |
| F37 |
30 |
Silnik dmuchawy klimatyzacji |
| F38 |
15 |
Włącznik światła zewnętrznego |
| F39 |
10 |
Moduł HID;
ECU klimatyzacji;
Cewka przekaźnika silnika dmuchawy. |
| F40 |
5 |
Moduł szyberdachu;
Lusterko elektrochromowe;
Silniki i przełączniki elektrycznych szyb. |
| F41 |
5 |
Oświetlenie poduszki powietrznej pasażera;
Czujnik masy siedzenia pasażera. |
| F42 |
5 |
Moduł wspomagania kierownicy |
| F43 |
10 |
Tablica przyrządów;
Wyświetlacz telematyczny;
Jednostka główna ICE;
Moduł anteny;
VICS (Japonia);
System nawigacji;
Pomoc w parkowaniu;
JaguarVoice;
Telefon samochodowy;
Cewka przekaźnika akcesoriów. |
| F44 |
15 |
System nawigacji ECU;
Odtwarzacz CD;
Jednostka główna ICE. |
| F45 |
10 |
Sterownik klimatyzacji |
| F46 |
7,5 |
Lusterka boczne składane elektrycznie |
| F47 |
7,5 |
Światła po lewej stronie (parking) |
| F48 |
7,5 |
Światła po prawej stronie (parking) |
| F49 |
10 |
ECU klimatyzacji;
Oświetlenie wnętrza kabiny;
Konsola dachowa;
Czujnik samochodowy. |
| F50 |
5 |
Moduł sterowania automatyczną skrzynią biegów |
| F51 |
7,5 |
Przełącznik sprzęgła tempomatu ręcznej skrzyni biegów;
Przełącznik hamulca. |
| F52 |
15 |
Zasilanie zapłonu modułu poduszki powietrznej;
Zapalniczka. |
| F53 |
10 |
Zasilanie zapłonu modułu poduszki powietrznej |
| F54 |
5 |
Zasilanie zapłonu tablicy przyrządów |
| F55 |
5 |
Oświetlenie tablicy rejestracyjnej;
Oświetlenie schowka;
Deska rozdzielcza. |
| F56 |
— |
— |
| Przekaźnik |
| R1 |
Składany moduł lusterka |
| R2 |
Przekaźnik akcesoriów |
| R3 |
Estate: Przekaźnik silnika tylnej wycieraczki |
| R4 |
Przekaźnik silnika dmuchawy |
| R5 |
Przekaźnik zapłonu skrzynki bezpieczników pasażera |
| R6 |
Podgrzewany przekaźnik tylnej szyby |
| R7 |
Przekaźnik silnika przepustnicy (2,5 l, 3,0 l) (przekaźniki na płytce drukowanej niezdatne do użytku)
Przekaźnik pompy paliwa (2,0 l) (przekaźniki na płytce drukowanej niezdatne do użytku) |
| R8 |
Nieużywane (przekaźniki PCB niezdatne do użytku) |
| R9 |
Przekaźnik świateł cofania (przekaźniki na płytce drukowanej niezdatne do użytku) |
| R10 |
Przekaźnik oszczędzania baterii (przekaźniki PCB niezdatne do użytku) |
