Jaguar E-Pace (2018-2020) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
17 stycznia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Jaguar E-Pace

Dotyczy pojazdów wyprodukowanych w latach:

2018, 2019, 2020.

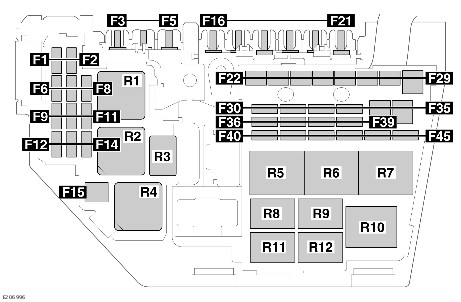

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKA

Numer	Ampery [A]	Kolor bezpiecznika	Opis
1	30	Zielony.	Moduł sterujący silnika
2	5	Jasnobrązowy.	System sterowania zasilaniem elektrycznym.
3*	80	Przezroczysty.	System elektrycznego wspomagania kierowania (EPAS); System sterowania silnikiem.
4*	60	Niebieski.	Świece żarowe (tylko silniki wysokoprężne).
5*	100	Fioletowy.	Chłodzenie silnika.
6	15	Niebieski.	System sterowania silnikiem.
7	15	Niebieski.	System sterowania silnikiem.
8	15	Niebieski.	System sterowania silnikiem.
9	10	Czerwony.	System sterowania silnikiem.
9	10	Czerwony.	System sterowania silnikiem.
10	5	Jasnobrązowy.	Pompa paliwa.
11	10	Czerwony.	System sterowania silnikiem.
12	10	Czerwony.	System sterowania silnikiem.
13	–	–	–
14	10	Czerwony.	Chłodzenie silnika.
14	10	Czerwony.	System sterowania silnikiem.
15*	40	Pomarańczowy.	System sterowania silnikiem.
16*	100	Fioletowy.	Dodatkowa nagrzewnica.
17*	60	Niebieski.	Skrzynka bezpieczników w kabinie.
18*	60	Niebieski.	Skrzynka bezpieczników w kabinie.
19*	60	Niebieski.	Skrzynka bezpieczników w przestrzeni bagażowej.
20*	60	Niebieski.	Skrzynka bezpieczników w przestrzeni bagażowej.
21*	60	Niebieski.	System sterowania zasilaniem elektrycznym.
22*	30	Zielony.	Wycieraczki szyby przedniej.
23*	40	Pomarańczowy.	Skrzynka bezpieczników w kabinie.
24*	40	Pomarańczowy.	Rozrusznik (tylko silniki wysokoprężne z automatyczną skrzynią biegów).
25*	40	Pomarańczowy.	System zapobiegający blokowaniu kół (ABS).
26*	40	Pomarańczowy.	System zapobiegający blokowaniu kół (ABS).
27*	40	Pomarańczowy.	Skrzynka bezpieczników w kabinie.
28*	40	Pomarańczowy.	Silnik dmuchawy nagrzewnicy.
29*	30	Zielony.	Elektryczny hamulec przyczepy (tylko Australia).
30	15	Niebieski.	Zapasowy.
31	15	Niebieski.	Sygnały dźwiękowe.
32	10	Czerwony.	Zapasowy.
33	5	Jasnobrązowy.	Sygnał dźwiękowy; Ogrzewanie przedniej szyby; Pompa paliwa.
34*	40	Pomarańczowy.	Ogrzewanie przedniej szyby z lewej strony.
35*	40	Pomarańczowy.	Ogrzewanie przedniej szyby z prawej strony.
36	5	Jasnobrązowy.	System sterowania silnikiem. Klimatyzacja.
37	20	Żółty.	Pompa paliwa.
38	15	Niebieski.	Moduł sterowania skrzynią biegów.
39	10	Czerwony.	Przednie światła przeciwmgielne.
40	20	Żółty.	Prawy reflektor.
41	20	Żółty.	Lewy reflektor.
42	–	–	–
43	–	–	–
44	–	–	–
45	–	–	–

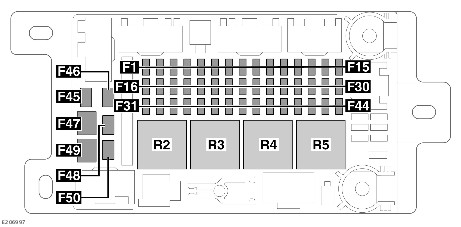

SKRZYNKA BEZPIECZNIKÓW KABINY

Numer	Ampery [A]	Kolor bezpiecznika	Opis
1	30	Zielony.	Przedni fotel pasażera.
2	30	Zielony.	Fotel kierowcy.
3	25	Przezroczysty.	Moduł drzwi pasażera.
4	25	Przezroczysty.	Moduł drzwi kierowcy.
5	5	Jasnobrązowy.	Odblokowanie bez użycia klucza.
6	–	–	–
7	–	–	–
8	–	–	–
9	5	Jasnobrązowy.	System kontroli ciśnienia powietrza w oponach (TPMS).
10	5	Jasnobrązowy.	Sygnał z własnym zasilaniem.
11	5	Jasnobrązowy.	Zestaw wskaźników.
12	20	Żółty.	Układ paliwowy.
13	5	Jasnobrązowy.	Tylne fotele.
14	5	Jasnobrązowy.	Immobilizer pojazdu.
15	5	Jasnobrązowy.	Kierownica.
16	20	Żółty.	Odblokowanie bez użycia klucza.
17	5	Jasnobrązowy.	Przełącznik pedału hamulca.
18	20	Żółty.	Przednia osłona.
19	20	Żółty.	Ogrzewany lub klimatyzowany przedni fotel pasażera.
20	5	Jasnobrązowy.	Lusterko; Kamera.
21	5	Jasnobrązowy.	Monitorowanie martwej strefy
22	5	Jasnobrązowy.	Kamera.
23	–	–	–
24	–	–	–
25	10	Czerwony.	Zestaw wskaźników.
26	20	Żółty.	Zapalniczka.
27	–	–	–
28	10	Czerwony.	Wyświetlacz HUD oraz wentylator.
29	5	Jasnobrązowy.	Inteligentny system programowania prędkości jazdy.
30	20	Żółty.	Elementy sterujące ogrzewaniem i klimatyzacją fotela kierowcy.
31	5	Jasnobrązowy.	Elektryczna pokrywa bagażnika.
32	5	Jasnobrązowy.	Moduł drzwi kierowcy.
33	10	Czerwony.	Wzmacniacz audio.
34	15	Niebieski.	System informacyjno-rozrywkowy.
35	15	Niebieski.	System informacyjno-rozrywkowy.
36	10	Czerwony.	Wyjście audio/wideo.
37	15	Niebieski.	Przełączniki fotela i pamięć.
38	20	Żółty.	Gniazdo zasilania akcesoriów w schowku między fotelami.
39	–	–	–
40	–	–	–
41	10	Czerwony.	Podgrzewana kierownica.
42	5	Jasnobrązowy.	Kierownica.
43	20	Żółty.	Układ ogrzewania i wentylacji.
44	–	–	–
45	40	Pomarańczowy.	Moduł sterujący nadwozia.
46	–	–	–
47	40	Pomarańczowy.	Moduł sterujący nadwozia.
48	–	–	–
49	40	Pomarańczowy.	System informacyjno-rozrywkowy, wzmacniacz.
50	20	Żółty.	Moduł wzmacniacza.

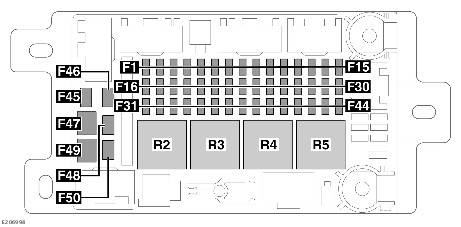

SKRZYNKA BEZPIECZNIKÓW PRZESTRZENI BAGAŻOWEJ

Numer	Ampery [A]	Kolor bezpiecznika	Opis
1	15	Niebieski.	Wycieraczka tylnej szyby.
2	20	Żółty.	Wysuwane stopnie boczne.
3	5	Jasnobrązowy.	Układ telematyki.
4	5	Jasnobrązowy.	Nagrzewnica zasilana paliwem (FBH).
5	25	Przezroczysty.	Pompa paliwa.
6	30	Zielony.	Wspomaganie pokrywy bagażnika.
7	5	Jasnobrązowy.	Zapasowy.
8	–	–	–
9	5	Jasnobrązowy.	Zapasowy akumulator.
10	–	–	–
11	25	Przezroczysty.	Moduł prawych tylnych drzwi.
12	20	Żółty.	Przyczepa.
13	5	Jasnobrązowy.	Napęd na wszystkie koła (AWD).
14	25	Przezroczysty.	Moduł lewych tylnych drzwi.
15	–	–	–
16	–	–	–
17	–	–	–
18	–	–	–
19	30	Zielony.	Układ napędowy.
20	–	–	–
21	20	Żółty.	Gniazdo zasilania wyposażenia dodatkowego.
22	–	–	–
23	–	–	–
24	5	Jasnobrązowy.	Obliczanie głębokości brodzenia.
25	–	–	–
26	20	Żółty.	Moduł ogrzewania tylnego fotela.
27	5	Jasnobrązowy.	Szyby.
28	5	Jasnobrązowy.	Diagnostyka pojazdu.
29	–	–	–
30	–	–	–
31	–	–	–
32	–	–	–
33	20	Żółty.	Gniazdo zasilania przyczepy.
34	10	Czerwony.	Moduł sterowania elementami podwozia.
35	30	Zielony.	Układ napędowy.
36	20	Żółty.	Pompa paliwa.
37	–	–	–
38	5	Jasnobrązowy.	Zapasowy wentylator.
39	20	Żółty.	Zapasowe tylne sterowanie.
40	10	Czerwony.	Ładowarka USB.
41	20	Żółty.	Ogrzewanie prawego tylnego fotela.
42	20	Żółty.	Gniazdo zasilania wyposażenia dodatkowego w tylnej konsoli.
43	–	–	–
44	30	Zielony.	Ogrzewanie tylnej szyby.
45	–	–	–
46	–	–	–
47	30	Zielony.	Układ napędowy.
48	30	Zielony.	Rozkładany hak holowniczy.
49	–	–	–
50	25	Przezroczysty.	Nagrzewnica.
