Iveco Daily (2006-2011) – skrzynka bezpieczników i przekaźników

Spis treści

2006, 2007, 2008, 2009, 2010, 2011.

A. Zestaw wskaźników
B. Stacyjka
C. Zespół przełączników na kolumnie kierownicy
D. Jednostka centralna połączeń „CPL”
E. Komputer pokładowy

F. Akumulator
G. Jednostka centralna dystrybucji dodatniej (+30) „CBA”
H. Alternator
I. (Silnik) międzysystemowa jednostka centralna „CVM”.

Numer	Ampery [A]	Opis
1	500	Dodatnie +30 dla rozrusznika alternatora
2	150	Dodatnie otwarcie silnika centralka „CVM”
3	70	Dodatnie +30 dla „CPL”
4	70	Dodatnie +30 dla „CPL”
5	50	Dodatnie +30 dla skrzynki OPT
6	–	Dodatnie +30 dla „CPL” – wstępne uzgodnienie OPT

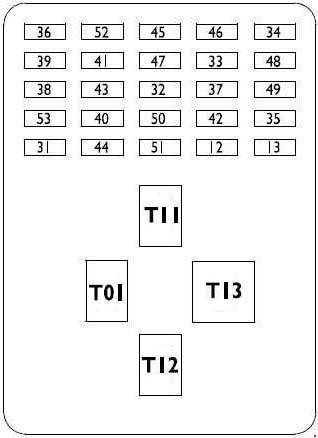

Numer	Ampery [A]	Opis
12	7,5	Prawe światło mijania
13	7,5	Lewe światło mijania – prostownik położenia reflektora
31	3	Przekaźnik T08-T17 w CVM i BC
32	15	Obrotowo-przesuwne drzwi
33	15	Nagrzewnica powietrza / Zapalniczka
34	20	Gniazdo elektryczne
35	10	ABS8 lub ESP8. Telma
36	20	Centralny zamek
37	5	Przełączniki świateł stop i różnych obciążeń poniżej 15
38	10	Zasilanie przekaźników wewnętrznych BC / lamp dachowych
39	15	Radio samochodowe – chronotachograf
40	10	Ogrzewana tylna szyba Rh
41	10	Ogrzewana tylna szyba lewa
42	5	Przełącznik świateł cofania
43	20	Wycieraczki
44	–	DO DYSPOZYCJI
45	–	DO DYSPOZYCJI
46	–	DO DYSPOZYCJI
47	25	Podnośnik szyby kierowcy
48	25	Podnośnik szyby pasażera
49	15	ECU układu klimatyzacji, radia samochodowego, podgrzewanych foteli
50	5	Poduszka powietrzna
51	5	Chronotachograf
52	–	DO DYSPOZYCJI
53	7,5	Zestaw wskaźników, tylne światła przeciwmgielne
Przekaźnik
T-01	Światła mijania prawe i lewe
T-11	Ogrzewana tylna szyba
T-12	Zapalniczka / gniazdko / ogrzewanie lub system klimatyzacji
T-13	Odcięcie zasilania z klucza

Numer	Ampery [A]	Opis
0	60	Świece żarowe
1	40	ABS8 lub ESP8
2	30	ABS8 lub ESP8
3	30	ECU ESV1 (automatyczna skrzynia biegów)
4	30	ECU ESV1 (automatyczna skrzynia biegów)
5	30	Przełącznik uruchamiania
6	20	Podgrzewane lusterka i przednia szyba
7	20	Boczne światła obrysowe
8	30	Wentylatory ogrzewania lub klimatyzacji
9	20	Wycieraczki szyby samochodowej
10	7,5	Klakson
11	10	EDC16 (obciążenia wtórne)
14	7,5	Światła drogowe z prawej strony
15	7,5	Światła drogowe z lewej strony
16	5	EDC16, T02, T14, Dodatkowa nagrzewnica
17	15	EDC16 (obciążenia pierwotne)
18	10	ECU ESV1 (automatyczna skrzynia biegów)
19	5	Sprzęgło Baruffaldiego
20	25	Podgrzewacz filtra paliwa
21	15	Pompa paliwowa
22	25	EDC16 (obciążenia pierwotne)
23	10	Dodatkowa grzałka
24	15	ECU ESV1 (automatyczna skrzynia biegów), PTO
26	10	Gniazdo przyczepy
29	40	Zawieszenia pneumatyczne
30	15	Lewe i prawe przednie światła przeciwmgielne
54	40	Zawieszenia pneumatyczne

T02	20	Światła drogowe z prawej i lewej strony
T03	20	Klakson
T05	20	Zasilacz Baruffaldiego
T06	20	Ogrzewanie / lusterka / przednia szyba
T07	20	Boczne światła obrysowe
T08	20	Wentylatory ogrzewania lub klimatyzacji
T09	20	EDC16 (przekaźnik główny)
T10	20	Pompa paliwowa
T14	20	Lewe i prawe przednie światła przeciwmgielne
T17	20	Wycieraczki szyby samochodowej
T19	20	Podgrzewacz filtra paliwa
T20	20	MODUŁ DIAGNOSTYCZNY
T25	10/20	Włączanie/wyłączanie wycieraczek szyby przedniej
T26	10/20	Wycieraczka szyby przedniej 1. / 2. prędkość
(F26, F29, F54, T25, T26) w kontenerze, poza jednostką centralną

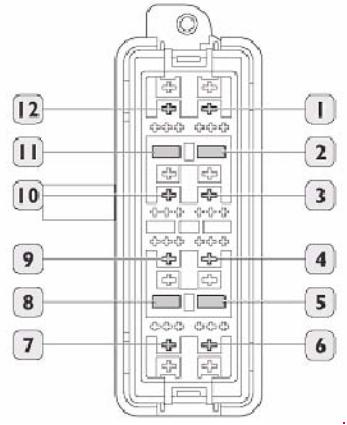

Numer	Opis	Ampery [A]
F-55 (2)	Światła obrotowe	10
F-25 (5)	Złącze przyczepy	10
F-28 (8)	Zasilacz APU	15
F-27 (11)	Światła robocze	10
Przekaźniki
T04 (1)	Światła obrotowe	20
T16 (12)	Światła robocze	10
T15 (3)	Pusty	–
T22 (4)	Uruchomienie sprężarki klimatyzacji	20
T18 (6)	Wycięcie Baruffali	20
T24 (7)	Włączanie przystawki odbioru mocy	20
T23 (9)	Sprężarka klimatyzacji	20
T21 (10)	Sygnał WŁ. sprężarki z EDC 16	20
