Hyundai Veloster (2018-2021) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
6 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai Veloster

Dotyczy pojazdów wyprodukowanych w latach:

2018, 2019, 2020, 2021.

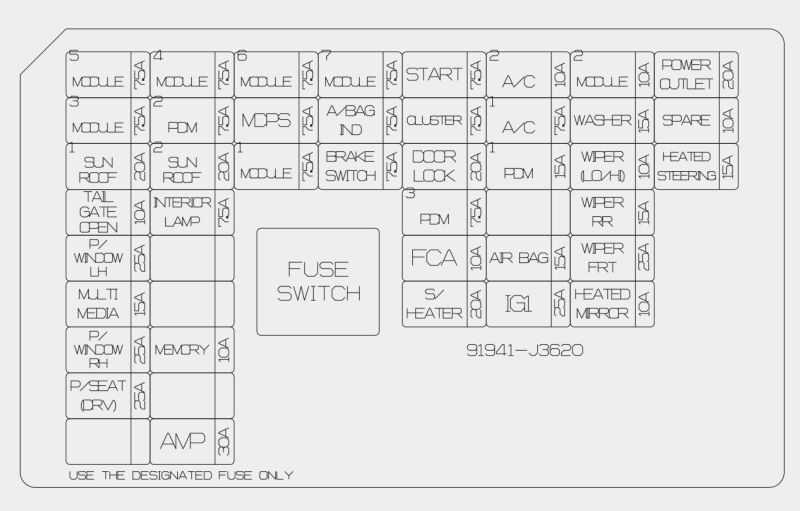

Przedział pasażerski

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po lewej stronie), pod osłoną.

Nazwa	Ampery [A]	Opis
MODULE5	7,5A	Dźwignia zmiany biegów skrzyni automatycznej IND., elektrochromowe lusterko, jednostka główna A/V i nawigacji, moduł sterujący klimatyzacji, przełącznik Crash Pad, moduł podgrzewania przednich siedzeń, audio
MODULE3	7,5A	Przełącznik trybu sportowego, BCM
SUNROOF 1	20A	Moduł sterujący szyberdachu
TAIL GATE OPEN	10 A	Przekaźnik tylnej klapy
P/WINDOW LH	25A	Przekaźnik podnośnika szyby lewej, moduł podnośnika szyby bezpieczeństwa kierowcy
MULTI MEDIA	15A	Jednostka główna klawiatury, audio, audio-wideo i nawigacji
P/WINDOW RH	25A	Przekaźnik prawego okna elektrycznego
P/SEAT (DRV)	25A	Ręczny przełącznik fotela kierowcy
SPARE	–	Zapasowy
MODULE4	7,5A	Moduł ostrzegania o kolizji w martwym polu po lewej i prawej stronie, wyłącznik świateł stopu, brzęczyk wspomagania parkowania, moduł wspomagania utrzymania pasa ruchu
PDM2	7,5A	Moduł sterujący inteligentnego klucza, moduł immobilizera
SUNROOF2	20A	Moduł sterujący szyberdachu (ROLLER)
INTERIOR LAMP	7,5A	Lampka toaletki po lewej i prawej stronie, lampa środkowego pomieszczenia, lampka bagażnika, lampka konsoli sufitowej, ładowarka bezprzewodowa
SPARE	–	Zapasowy
SPARE	–	Zapasowy
MEMORY	10 A	Moduł sterujący klimatyzacji, wyświetlacz Head Up, zestaw wskaźników
SPARE	–	Zapasowy
AMP	30A	AMP
MODULE6	7,5A	Inteligentny moduł sterujący kluczem, BCM
MDPS	7,5A	Jednostka MDPS
MODULE1	7,5A	BCM, czujnik deszczu, wyłącznik blokady kluczyka zapłonu, wyłącznik zagrożenia, złącze łącza danych
MODULE7	7,5A	Moduł podgrzewacza przedniego siedzenia, blok PCB (przekaźnik A/Con Comp)
A/BAG IND	7,5A	Zestaw wskaźników, przełącznik zagrożeń
BRAKE SWITCH	7,5A	Przełącznik świateł stopu, moduł sterujący inteligentnego klucza
START	7,5A	Przełącznik zakresu skrzyni biegów (DCT), ECM, stacyjka zapłonu i przełącznik sprzęgła, blok przyłączeniowy E/R (przekaźnik START nr 1, przekaźnik B/alarm), moduł sterujący inteligentnego kluczyka
CLUSTER	7,5A	Wyświetlacz Head Up, zestaw wskaźników
DOOR LOCK	20A	Skrzynka przekaźników ICM (przekaźnik odblokowania dwuobrotowego)
PDM3	7,5A	Przełącznik przycisku Start Stop, moduł immobilizera
FCA	10 A	Jednostka wspomagająca unikanie kolizji czołowych
S/HEATER	20A	Moduł ogrzewania przednich siedzeń
A/C2	10 A	–
A/C1	7,5A	Moduł sterujący klimatyzacji, blok przyłączeniowy E/R (przekaźnik dmuchawy)
PDM1	15A	Inteligentny moduł sterujący kluczem
SPARE	–	Zapasowy
AIR BAG	15A	Moduł sterujący SRS, wykrywanie pasażerów
IG1	25A	Blok PCB (BEZPIECZNIK: ECU5, VACUUM PUMP, ABS3, TCU2)
MODULE2	10 A	Ładowarka bezprzewodowa, moduł sterowania inteligentnym kluczykiem, audio, wzmacniacz, klawiatura, jednostka główna audio/wideo i nawigacja, ładowanie przez USB, przełącznik zasilania lusterka zewnętrznego, BCM
WASHER	15A	Przełącznik wielofunkcyjny
WIPER (LO/HI)	10 A	BCM
WIPER RR	15A	Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
WIPER FRT	25A	Silnik wycieraczki przedniej, blok PCB (przekaźnik wycieraczki przedniej (niski))
HEATED MIRROR	10 A	Lusterko zewnętrzne kierowcy/pasażera, moduł sterujący klimatyzacji, ECM
POWER OUTLET	20A	Gniazdo zasilania z przodu
SPARE	10 A	Zapasowy
HEATED STEERING	15A	BCM

Zobacz także: Hyundai Santa Fe (2021-2022) - skrzynka bezpieczników i przekaźników

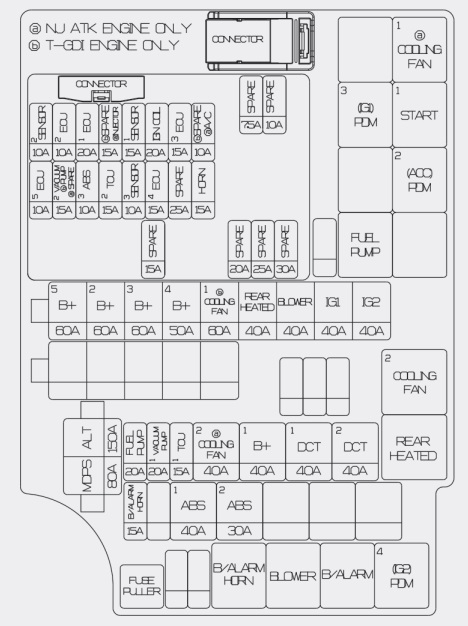

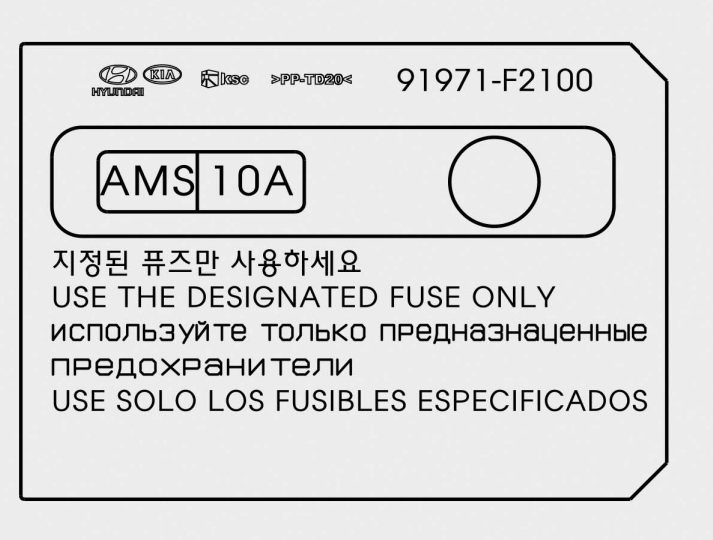

Komora silnika

Nazwa	Ampery [A]	Opis
ALT	150 A	Alternator, blok przyłączeniowy E/R (bezpiecznik – MDPS, HORN B/ALARM, ABS1, ABS2)
MDPS	80A	Jednostka MDPS
B+5	60A	Blok PCB ((bezpiecznik – ECU4, ECU3, HORN, A/CON COMP (2.0 MPI)), przekaźnik sterujący silnika)
B+2	60A	IGPM ((bezpiecznik — S/GRZAŁKA), IPSO, IPS1, IPS2)
B+3	60A	IGPM (IPS3, IPS4, IPS5, IPS6)
B+4	50A	IGPM (bezpiecznik – P/WINDOW LH/RH, TAILGATE OPEN, SUNROOF1/2, AMP, P/SEAT(DRV))
COOLING FAN1	60A	Blok przyłączeniowy E/R (przekaźnik C/Fan2 Hi) (1,6 T-GDI)
REAR HEATED	40A	Blok przyłączeniowy E/R (tylny podgrzewany przekaźnik)
BLOWER	40A	Blok przyłączeniowy E/R (przekaźnik dmuchawy)
IG1	40A	Bez kluczyka Smart: wyłącznik zapłonu z kluczykiem Smart: blok przyłączeniowy E/R (przekaźnik PDM nr 2 (ACC), przekaźnik PDM nr 3 (IG1))
IG2	40A	Bez kluczyka Smart: blok przyłączeniowy E/R (przekaźnik START nr 1), wyłącznik zapłonu z kluczykiem Smart: blok przyłączeniowy E/R (przekaźnik START nr 1, przekaźnik PDM nr 4 (IG2))
FUEL PUMP	20A	Blok przyłączeniowy E/R (przekaźnik pompy paliwa)
VACUUM PUMP1	20A	Pompa próżniowa
TCU1	15A	TCM
COOLING FAN2	40A	Blok przyłączeniowy E/R (przekaźnik C/Fan1 Low, C/Fan2 Hi Relay) (2,0 MPI)
B+1	40A	IGPM ((bezpiecznik – BRAKE SWITCH, PDM1, PDM3, MODULE1, DOOR LOCK), urządzenie automatycznego odcinania prądu upływowego)
DCT1	40A	TCM
DCT2	40A	TCM
B/ALARM HORN	15A	Blok przyłączeniowy E/R (przekaźnik klaksonu B/ALARM)
ABS1	40A	Moduł ESC, moduł sterujący ABS, uniwersalne złącze kontrolne
ABS2	30A	Moduł ESC, moduł sterujący ABS
SENSOR2	10 A	1.6 T-GDI: zawór zamykający pochłaniacz, zawór sterujący olejem nr 1/#2, elektromagnetyczny zawór sterujący RCV, elektromagnetyczny zawór sterujący opróżnianiem, blok przyłączeniowy E/R (przekaźnik C/FAN2 HI) 2.0 MPI: zawór zamykający pochłaniacz, zawór sterujący olejem #1/#2/#3, termostat elektroniczny, zawór elektromagnetyczny o zmiennym wlocie, zawór elektromagnetyczny sterowania przedmuchem, blok przyłączeniowy E/R (przekaźnik niski C/FAN 1, przekaźnik C/FAN 2 HI)
ECU2	10 A	ECM (1,6 T-GDI)
ECU1	20A	ECM/PCM
INJECTOR	15A	Wtryskiwacz nr 1/nr 2/nr 3/nr 4 (2,0 MPI)
SENSOR1	15A	Czujnik tlenu (góra/dół)
IGN COIL	20A	Cewka zapłonowa nr 1/#2/#3/#4
ECU3	15A	ECM/PCM
A/C	10 A	Przekaźnik A/CON COMP (2,0 MPI)
ECU5	10 A	ECM/PCM
VACUUM PUMP2	15A	Pompa próżniowa (1.6 T-GDI)
ABS3	10 A	Moduł sterujący ABS, moduł ESC, uniwersalne złącze kontrolne
TCU2	15A	Przełącznik zakresu skrzyni biegów (A/T), TCM (z DCT)
SENSOR3	10 A	Blok przyłączeniowy E/R (przekaźnik F/PUMP)
ECU4	15A	ECM/PCM
HORN	15A	Przekaźnik klaksonu
