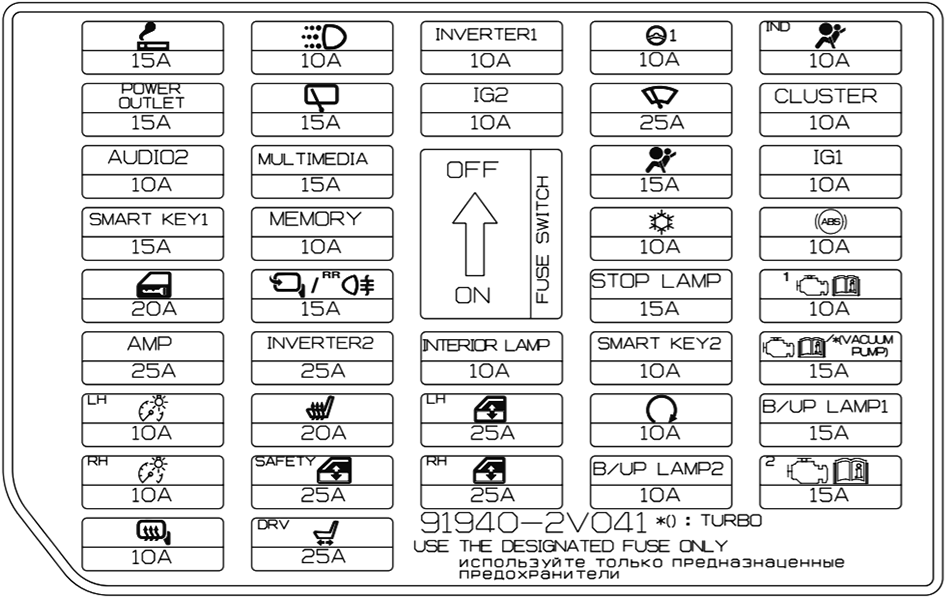

| Nazwa |
Symbol |
Ampery [A] |
Opis |
| C/LIGHTER |
|
15 |
Zapalniczka |
| DRL |
|
10 |
Przekaźnik DRL – Światła do jazdy dziennej |
| INVERTER1 |
|
10 |
Przetwornica DC-DC, przetwornica DC-DC (AMP), moduł sterujący inteligentnego klucza |
| MDPS |
|
10 |
Moduł sterujący EPS |
| A/BAG IND |
|
10 |
Klaster instrumentów |
| POWER OUTLET |
|
15 |
Gniazdo zasilania |
| WIPER RR |
|
15 |
Skrzynka bezpieczników i przekaźników E/R (RLY. 5), silnik tylnej wycieraczki, przełącznik wielofunkcyjny |
| IG2 |
|
10 |
Skrzynka bezpieczników i przekaźników E/R (RLY. 10, RLY. 3), przełącznik Crash Pad, silnik szyberdachu Panaroma, moduł sterujący klimatyzacji |
| WIPER FRT |
|
25 |
Przełącznik wielofunkcyjny, silnik wycieraczki przedniej, skrzynka bezpieczników i przekaźników E/R (RLY. 10) |
| CLUSTER |
|
10 |
Zestaw wskaźników, moduł monitorowania ciśnienia w oponach, przełącznik trybu sportowego |
| AUDIO2 |
|
10 |
Przełącznik zasilania zewnętrznego lusterka, jednostka główna AMP, A/V i nawigacji, konwerter DC-DC, konwerter DC-DC (AMP), moduł sterujący inteligentnego klucza |
| MULTIMEDIA |
|
15 |
Konwerter DC-DC, jednostka główna A/V i nawigacji |
| A/BAG |
|
15 |
PAB WŁ/WYŁ IND. & Przełącznik SBR, moduł sterujący SRS |
| IG1 |
|
10 |
Tylny czujnik wspomagania parkowania lewy i prawy, tylny czujnik wspomagania parkowania (środek), brzęczyk tylnego wspomagania parkowania, przełącznik SBR, przełącznik urządzenia do poziomowania reflektorów, podgrzewanie siedzenia kierowcy/pasażera, przełącznik podgrzewania siedzenia kierowcy/pasażera, moduł podgrzewania siedzenia kierowcy , Siłownik urządzenia do poziomowania reflektorów |
| SMART KEY1 |
|
15 |
Inteligentny moduł sterujący kluczem |
| MEMORY |
|
10 |
Złącze łącza danych, zestaw wskaźników, moduł sterujący klimatyzacji |
| A/CON |
|
10 |
ECM |
| ABS |
|
10 |
Moduł sterujący ESP, wyłącznik ESP OFF, skrzynka bezpieczników i przekaźników E/R (RLY. 14, uniwersalne złącze kontrolne) |
| DR LOCK |
|
20 |
Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi, przekaźnik dźwięku migacza, przekaźnik zatrzasku tylnej klapy, przekaźnik martwego zamka (RHD) |
| FOLD’G MIRR/FOG LAMP RR |
|
15 |
Przełącznik zasilania zewnętrznego lusterka, przekaźnik tylnych świateł przeciwmgielnych |
| STOP LAMP |
|
15 |
Przełącznik świateł stopu, elektromagnes kluczyka, przekaźnik sygnału stopu, moduł sterujący inteligentnego kluczyka |
| ECU1 |
|
10 |
Moduł immobilizera, moduł sterujący inteligentnego kluczyka, ECM, wyłącznik świateł stopu |
| AMP |
|
25 |
AMP, Przetwornica DC-DC (AMP) |
| INVERTER2 |
|
10 |
— |
| INTERIOR LAMP |
|
10 |
Lampa bagażowa, Lampa mapy, Lampa wnętrza pojazdu, Lampka toaletki po lewej i prawej stronie, Lampka konsoli górnej, Lampka schowka na rękawiczki |
| SMART KEY2 |
|
10 |
Moduł sterujący inteligentnego kluczyka, moduł immobilizera, przełącznik przycisku Start Stop |
| TCU/* (VACUUM PUMP) |
|
15 |
TCM |
| TAIL LAMP LH |
|
10 |
Tylna lampa zespolona lewa, lampka rejestracyjna lewa i prawa, wskaźnik dźwigni skrzyni biegów, zestaw wskaźników, przełącznik wielofunkcyjny, przełącznik podnośnika szyby pasażera, wyłącznik główny podnośnika szyby, gniazdo AUX i USB, moduł sterowania klimatyzacją, wyłącznik ESP, A/V i Jednostka główna nawigacji, przełącznik Crash Pad, przełącznik podgrzewania fotela kierowcy/pasażera, przełącznik urządzenia do poziomowania reflektorów, lampa czołowa lewa |
| S/HEATER |
|
20 |
Moduł podgrzewacza siedzenia kierowcy, podgrzewacz siedzenia kierowcy/pasażera |
| P/WDW LH |
|
25 |
Przełącznik tylnego podnośnika szyby lewej, główny wyłącznik podnośnika szyby |
| START |
|
10 |
Przekaźnik alarmu antywłamaniowego, przełącznik zakresu skrzyni biegów, ECM, skrzynka bezpieczników i przekaźników E/R (RLY. 8), TCM |
| B/UP LAMP1 |
|
15 |
Przełącznik lampy cofania, przełącznik zakresu skrzyni biegów |
| TAIL LAMP RH |
|
10 |
Lampa przednia prawa, tylna lampa zespolona prawa |
| SAFETY POWER WINDOW |
|
25 |
Moduł okna elektrycznego bezpieczeństwa kierowcy |
| P/WDW RH |
|
25 |
Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera, przełącznik podnośnika szyby tylnej po prawej stronie |
| B/UP LAMP2 |
|
10 |
Jednostka główna A/V i nawigacji, przełącznik zakresu skrzyni biegów, TCM, przełącznik lampy cofania, tylna lampa zespolona lewa i prawa |
| ECU2 |
|
15 |
Skraplacz, cewka zapłonowa nr 1/#2/#3/#4 |
| HTD MIRR |
|
10 |
ECM, moduł sterujący klimatyzacji, lusterko zewnętrzne kierowcy/pasażera |
| P/SEAT DRV |
|
25 |
Ręczny przełącznik fotela kierowcy |
