Schemat skrzynek bezpieczników i przekaźników – Hyundai Tucson TL

Dotyczy pojazdów nowych w latach:

2016.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za osłoną.

Nazwa	Ampery [A]	Opis
A/CON1	7,5A	Moduł sterujący klimatyzacji, jonizator klastra (automatyczna klimatyzacja), blok przyłączeniowy E/R (przekaźnik dmuchawy)
WIPER RR	15A	Skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki), silnik tylnej wycieraczki
MODULE6	10 A	BCM, moduł sterujący inteligentnego klucza
WASHER	15A	Przełącznik wielofunkcyjny (przełącznik spryskiwacza)
MODULE5	7,5A	Przełącznik Crash Pad, brzęczyk wspomagania parkowania, BCM, dźwignia zmiany biegów ATM, 4WD ECM, czujnik AEB, przełącznik konsoli, radar wykrywania martwego pola po lewej i prawej stronie, moduł sterujący ostrzeżenia o opuszczeniu pasa ruchu, moduł sterujący asystenta utrzymania pasa ruchu
AIR BAG	15A	Moduł sterujący SRS, czujnik wykrywania obecności pasażera
MODULE1	10 A	BCM, moduł sterowania inteligentnym kluczem, jednostka główna AUDIO, audio-wideo i nawigacji, moduł TMU, AMP, przełącznik zasilania lusterka zewnętrznego, blok PCB (przekaźnik gniazda zasilania)
START	10 A	Skrzynka przekaźników ICM (przekaźnik alarmu antywłamaniowego), przełącznik zakresu skrzyni biegów
MODULE7	7,5A	Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia, podgrzewany tylny fotel
HEATED STEERING	15A	BCM
MODULE8	7,5A	Lusterko zewnętrzne kierowcy/pasażera, przełącznik centralnej deski rozdzielczej, elektromagnes kluczyka, czujnik AEB
MODULE4	7,5A	Złącze łącza danych, moduł sterujący klimatyzacji, lampa przednia LH/RH, jednostka główna A/V i nawigacji, lusterko elektrochromowe, moduł TMU, moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewacza przedniego siedzenia, podgrzewacz tylnych siedzeń
A/BAG IND	7,5A	Zestaw wskaźników, przełącznik centralnej deski rozdzielczej
MODULE3	10 A	BCM, dźwignia zmiany biegów automatycznej skrzyni, moduł sterujący IPS (wejście ON/START)
SMART KEY1	15A	Inteligentny moduł sterujący kluczem
4WD	20A	4WD ECM
TAILGATE OPEN	10 A	Przekaźnik otwarcia tylnej klapy
S/HEATER RR	15A	Podgrzewacz tylnych siedzeń
MDPS	7,5A	Jednostka MDPS
SMART KEY3	7,5A	Moduł sterujący inteligentnego klucza, moduł immobilizera
CLUSTER	7,5A	Zestaw wskaźników (zasilanie IG1), dźwignia zmiany biegów skrzyni biegów, podświetlenie
SMART KEY2	10 A	Moduł sterujący inteligentnego kluczyka, przełącznik przycisku Start/Stop, moduł immobilizera
MULTIMEDIA	15A	Jednostka główna audio, audio-wideo i nawigacji, moduł TMU
INTERIOR LAMP	10 A	Kluczyk zapłonu III. Przełącznik ostrzegawczy drzwi, lampa bagażowa, lampka schowka na rękawiczki, lampka konsoli sufitowej, przednia lampka toaletki po lewej i prawej stronie, lampka pokojowa, tylna lampka osobista po lewej i prawej stronie
DOOR LOCK	20A	Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowujący dwa obroty)
SUNROOF2	20A	Panoramiczny szyberdach
POWER OUTLET	20A	Przednie gniazdko elektryczne i zapalniczka
BRAKE SWITCH	7,5A	Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu
MEMORY2	10 A	Złącze łącza danych, BCM, zestaw wskaźników, moduł sterowania klimatyzacją, automatyczny czujnik światła i foto, lusterko elektrochromowe, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterka zewnętrznego)
P/SEAT (PASS)	30A	Przełącznik ręczny siedzenia pasażera
S/HEATER FRT	20A	Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia
SUNROOF1	20A	Panoramiczny szyberdach
MODULE2	20A	Blok PCB (bezpiecznik – ABS3, ECU6, TCU2, MODULE1, MODULE2)
A/CON2	7,5A	Moduł sterujący klimatyzacji
HEATED MIRROR	10 A	Lusterko zewnętrzne kierowcy/pasażera, moduł sterujący klimatyzacji, ECM (G4FJ)
P/SEAT (DRV)	30A	Ręczny przełącznik fotela kierowcy
SAFETY P/WINDOW	25A	Moduł bezpieczeństwa okna elektrycznego kierowcy
P/WINDOW RH	25A	Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera
P/WINDOW LH	25A	Główny wyłącznik szyby
AMP	25A	AMP

Zobacz także: Hyundai i30 PD (2021-2022) - skrzynka bezpieczników i przekaźników

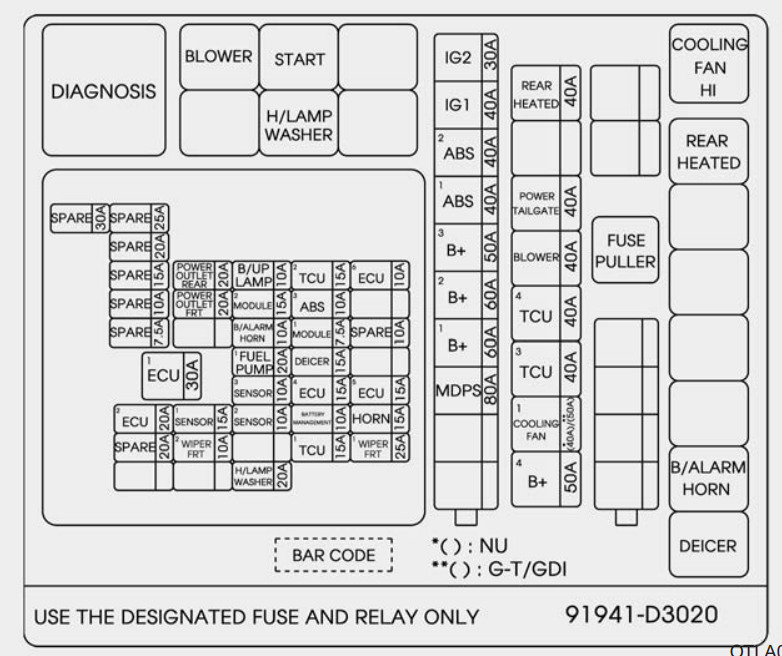

Komora silnika

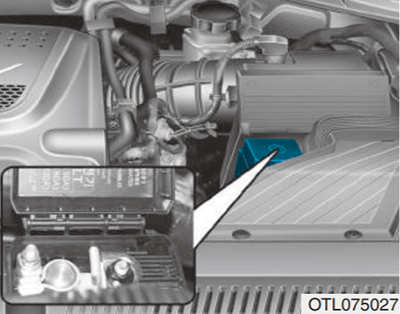

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Nazwa	Ampery [A]	Opis
MULTI FUSE:
MDPS	80A	Jednostka MDPS
B+1	60A	Inteligentny blok przyłączeniowy (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, bezpiecznik – AMP)
B+2	60A	Inteligentny blok przyłączeniowy (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, bezpiecznik – SMART KEY1, SMART KEY2, BRAKE SWITCH)
B+3	50A	Inteligentny blok przyłączeniowy (bezpiecznik – SUNROOF1, SUNROOF2, S/HEATER FRT, S/HEATER RR, SAFETY P/WINDOW, przekaźnik szyby elektrycznej (bezpiecznik – P/WINDOW LH, P/WINDOW RH)
ABS1	40A	Moduł ESC, uniwersalne złącze kontrolne
ABS2	40A	Moduł ESC, uniwersalne złącze kontrolne
IG1	40A	Wyłącznik zapłonu (bez inteligentnego kluczyka), blok PCB (przekaźnik PDM (IG1)/PDM (ACC) — z inteligentnym kluczykiem)
IG2	30A	Przekaźnik rozruchu, wyłącznik zapłonu (bez inteligentnego kluczyka), blok PCB (przekaźnik PDM (IG2) — z inteligentnym kluczykiem)
FUSE:
B+4	50A	Inteligentny blok przyłączeniowy (bezpiecznik – MODULE8, 4WD, P/SEAT (DRV), P/SEAT (PASS), TAILGATE OPEN, DOOR LOCK, urządzenie automatycznego wyłączania prądu upływowego – wyłącznik bezpiecznikowy, INTERIOR LAMP, MULTIMEDIA, MEMORY2)
COOLING FAN1	40A	[G4NC] Wysoki przekaźnik wentylatora chłodzącego
COOLING FAN1	50A	[G4FJ] Wysoki przekaźnik wentylatora chłodzącego
TCU3	40A	[G4FJ – 7DCT] TCM
TCU4	40A	[G4FJ – 7DCT] TCM
BLOWER	40A	Przekaźnik dmuchawy
POWER TAILGATE	40A	Moduł elektrycznej tylnej klapy
REAR HEATED	40A	Przekaźnik tylnego odmgławiacza
WIPER FRT1	25A	Wyłącznik zapłonu (bez inteligentnego kluczyka), przekaźnik PDM (IG2) (z inteligentnym kluczykiem)
TCU1	15A	[G4FJ] TCM (7DCT)
WIPER FRT2	10 A	BCM
ECU3	20A	PCM (G4NC) / ECM (G4FJ)
HORN	15A	Przekaźnik klaksonu
BATTERY MANAGEMENT	10 A	Czujnik akumulatora
SENSOR2	10 A	[G4NC] Zawór sterujący olejem nr 1/#2, czujnik położenia wałka rozrządu nr 1/#2, elektromagnetyczny zawór sterujący przedmuchem, zawór elektromagnetyczny o zmiennym wlocie, zawór zamykający kanister, przekaźnik pompy paliwa [G4FJ] Zawór sterujący olejem nr 1/#2, Zawór elektromagnetyczny sterowania oczyszczaniem, zawór zamykający kanister, przekaźnik pompy paliwa
SENSOR1	15A	[G4NC] PCM, sonda lambda (góra)/(dół) [G4FJ] ECM, sonda tlenu (góra)/(dół)
ECU2	20A	CEWKA ZAPŁONOWA #1/#2/#3/#4, Skraplacz (G4NC)
ECU5	15A	PCM (G4NC) / ECM (G4FJ)
ECU4	15A	PCM (G4NC) / ECM (G4FJ)
SENSOR3	10 A	[G4NC] Blok przyłączeniowy E/R (przekaźnik wysokiego poziomu wentylatora chłodzącego) [G4FJ] Przełącznik podciśnienia hamulca, elektromagnetyczny zawór sterujący RCV, blok przyłączeniowy E/R (przekaźnik wysokiego poziomu wentylatora chłodzącego)
DEICER	15A	Blok przyłączeniowy E/R (przedni przekaźnik przeciwoblodzeniowy)
FUEL PUMP1	20A	Przekaźnik pompy paliwa
MODULE1	7,5A	Moduł adaptacyjnego oświetlenia przedniego
B/ALARM HORN	10 A	Blok przyłączeniowy E/R (B/przekaźnik klaksonu alarmowego)
ABS3	10 A	Moduł ESC
MODULE2	10 A	[G4FJ] Pompa próżniowa
POWER OUTLER FRT	20A	Przednie gniazdko elektryczne i zapalniczka
ECU6	10 A	PCM (G4NC) / ECM (G4FJ)
TCU2	15A	Przełącznik zakresu skrzyni biegów, TCM (G4FJ – 7DCT)
B/UP LAMP	10 A	PCM (G4NC) / TCM (G4FJ), przełącznik zakresu skrzyni biegów, jednostka główna audio, A/V i nawigacji, elektrochromowe lusterko, tylna lampa zespolona (IN) LH/RH
POWER OUTLER REAR	20A	Gniazdo zasilania z tyłu
ECU1	30A	Przekaźnik sterowania silnikiem
