Hyundai Tucson NX4 (2021-2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
9 lipca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai Tucson NX4

Dotyczy pojazdów produkowanych w latach:

2021, 2022.

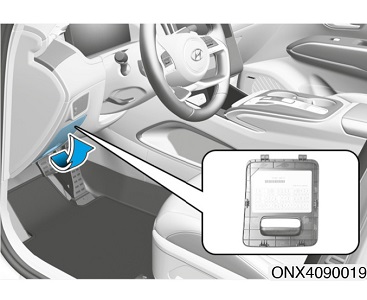

Skrzynka bezpieczników pod deską rozdzielczą

Hyundai Tucson NX4 (2021-2022) - skrzynka bezpieczników i przekaźników

Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się nazwy bezpieczników i amperaż.

Informacja

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w Instrukcji. Podane informacje odzwierciedlają stan w momencie oddawania publikacji do druku. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Hyundai Tucson NX4 (2021-2022) - skrzynka bezpieczników i przekaźników

Nazwa	Symbol	Ampery [A]	Opis
DOOR LOCK		20 A	Przekaźnik blokowania/odblokowania drzwi zamka centralnego, przekaźnik podwójnej blokady zamków
P/WINDOW RH		25 A	Główny przełącznik sterowania szybami, przełącznik sterowania szybą w drzwiach pasażera
P/WINDOW LH		25 A	Główny przełącznik sterowania szybami, przełącznik sterowania szybą w drzwiach pasażera
S/HEATER REAR		20 A	Moduł sterowania podgrzewaniem siedzeń tylnych
S/HEATER DRV/PASS		20 A	Moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich
P/SEAT PASS		30 A	Przełączniki sterowania elektrycznego fotelem pasażera, przekaźnik fotela pasażera
BATTERY MANAGEMENT		10 A	Moduł sterowania układem BMS
ECS		15 A	Moduł sterowania układem ECS
P/WINDOW SAFETY RH		25 A	Moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, moduł bezpiecznego sterowania szybą w drzwiach prawych
SUNROOF2		20 A	Sterownik okna dachowego (silnik zasłony)
P/SEAT DRV		30 A	Przełączniki sterowania elektrycznego fotelem kierowcy, układ pamięci ustawień (IMS) kierowcy
BATTERY C/ FAN		10 A	Wentylator chłodzący układu BMS

Nazwa	Symbol	Ampery [A]	Opis
AIR BAG2		10 A	Moduł sterowania układem SRS-Airbag
AMP		15 A	Wzmacniacz, przetwornica DC-DC niskiego napięcia
MODULE9		10 A	Pompa sprzęgła, przełączniki w desce rozdzielczej, włącznik świateł awaryjnych, klamka zewnętrzna po stronie kierowcy i pasażera (w wersjach z inteligentnym kluczykiem), czujnik deszczu, syrena ultradźwiękowego systemu zabezpieczającego przed włamaniem (UIP), złącze diagnostyczne (DLC)
SUNROOF1		20 A	Sterownik okna dachowego (silnik szyby)
IBU2		10 A	Jednostka IBU, stacyjka, przełącznik trybu SPORT
P/WINDOW SAFETY LH		25 A	Moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, moduł bezpiecznego sterowania szybą w drzwiach LT
MEMORY		10 A	Przekaźnik składania/rozkładania lusterek zewnętrznych, układ pamięci ustawień (IMS) kierowcy, lusterko sterowane elektrycznie po stronie kierowcy/pasażera, zestaw wskaźników, sterownik układu klimatyzacji, moduł sterowania układem klimatyzacji, jednostka klapy bagażnika sterowanej elektrycznie, czujniki układu ROA, moduł sterowania lampkami oświetlenia nastrojowego, lampki oświetlenia nastrojowego w desce rozdzielczej, lampka w drzwiach kierowcy/pasażera, moduł sterowania lampkami oświetlenia nastrojowego w konsoli, przetwornica DC-DC niskiego napięcia
BRAKE SWITCH		10 A	Włącznik świateł stopu, jednostka IBU
E-CALL		10 A	Moduł eCall systemu MTS
MODULE7		7,5 A	Jednostka IBU

Zobacz także: Hyundai Elantra HD (2007-2010) - skrzynka bezpieczników i przekaźników

Nazwa	Symbol	Ampery [A]	Opis
TAIL GATE		10 A	Przekaźnik klapy bagażnika
MULTIMEDIA1		15 A	System audio, jednostka systemu audio-wideo i nawigacji (AVN), przetwornica DC-DC niskiego napięcia
WASHER		15 A	Przełącznik wielofunkcyjny
MODULE8		7,5 A	Moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich, moduł sterowania podgrzewaniem siedzeń tylnych
AIR BAG1		15 A	Moduł sterowania układem SRS-Airbag
A/CON		7,5 A	Skrzynka B/P przy silniku (RLY.10/11)
MODULE2		15 A	Złącze ładowarki USB przedniej/tylnej
MODULE1		10 A	Zintegrowany moduł wspomagania parkowania, jednostka IBU, klawiatura systemu audio, wzmacniacz, klawiatura systemu audio, wideo i nawigacji (AVN), przełącznik lusterek zewnętrznych sterowanych elektrycznie, przetwornica DC-DC niskiego napięcia, moduł eCall systemu MTS, system audio, jednostka główna systemu audio, wideo i nawigacji (AVN)
MODULE6		10 A	Przełączniki kontroli, przełączniki sterowania układem klimatyzacji tylnym, włącznik hamulca EPB, wskaźnik trybu skrzyni A/T
IBU1		7,5 A	Jednostka IBU, moduł sterowania układem BMS

Nazwa	Symbol	Ampery [A]	Opis
MODULE5		10 A	Układ pamięci ustawień (IMS) kierowcy, moduł sterowania podgrzewaniem siedzeń tylnych, moduł sterowania wentylacją foteli przednich, wzmacniacz, moduł sterowania podgrzewaniem foteli przednich, złącze diagnostyczne (DLC), system audio, jednostka główna systemu audio, wideo i nawigacji (AVN), moduł eCall systemu MTS, klawiatura systemu audio, wideo i nawigacji (AVN), przetwornica DC-DC niskiego napięcia, sterownik układu klimatyzacji, moduł sterowania układem klimatyzacji, lusterko elektrochromatyczne, przednia ładowarka bezprzewodowa, lampa przednia L/P
AIR BAG IND		7,5 A	Zestaw wskaźników, lampki w konsoli podsufitowej
MODULE4		7,5 A	Jednostka IBU, kamera przednia, przełączniki w desce rozdzielczej, moduł sterowania układem ECS, zintegrowany moduł wspomagania parkowania, pompa sprzęgła, moduł sterowania napędem 4WD, moduł sterowania dozowaniem (DCU)
E-SHIFTER		7,5 A	Elektroniczny przełącznik zmiany trybów, moduł SCU
CLUSTER		7,5 A	Zestaw wskaźników
MODULE10		7,5 A	Podgrzewacz filtra paliwa, czujnik temperatury i ciśnienia
MODULE3		7,5 A	Włącznik świateł stopu, lampki w konsoli podsufitowej, przełącznik wielofunkcyjny, przełącznik trybu SPORT
MDPS		7,5 A	Jednostka układu MDPS
START		10 A	Przekaźnik autoalarmu, czujnik położenia selektora skrzyni biegów, moduł PCM/ECM, jednostka IBU, stacyjka, skrzynka B/P przy silniku (RLY.3)

Zobacz także: Hyundai Elantra (2014-2016) - skrzynka bezpieczników i przekaźników

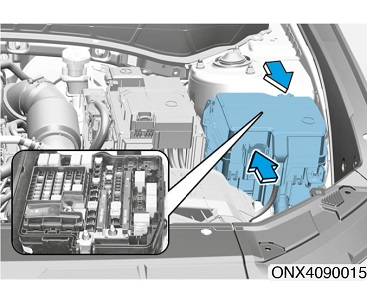

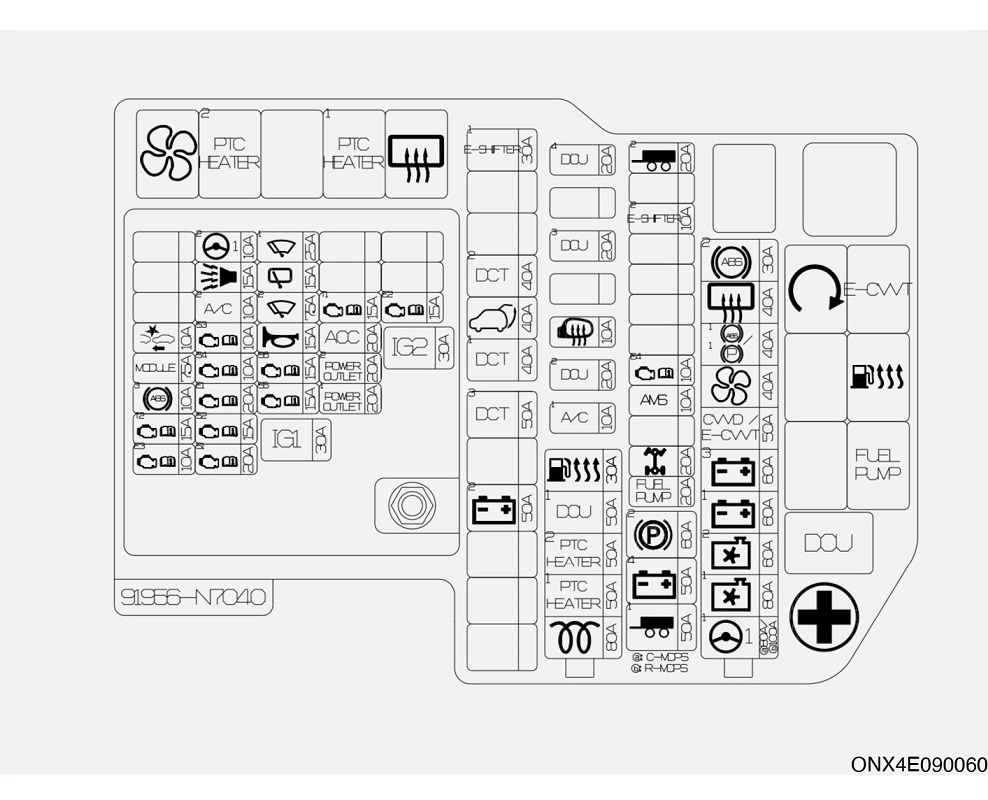

Skrzynka bezpieczników i przekaźników w przedziale silnika

Hyundai Tucson NX4 (2021-2022) - skrzynka bezpieczników i przekaźników

Rodzaj	Nazwa	Symbol	Ampery [A]	Opis
BEZPIECZNIK WYSOKO- PRĄDOWY 1	MDPS1		80/100 A	[80 A: typ kolumnowy]: Jednostka układu MDPS [100 A: typ zębatkowy]: Jednostka układu MDPS
	COOLING FAN1		80 A	[G4FP] Sterownik wentylatora chłodnicy
	COOLING FAN2		60 A	[G4NJ/G4KN/D4FE] Sterownik wentylatora chłodnicy
	B+1		60 A	Skrzynka B/P ICU (IPS01, IPS02, IPS03, IPS04, IPS05)
	B+3		60 A	Skrzynka B/P ICU (bezpieczniki – F5, F6, F9, F11, F12, F15, F18, przekaźnik szyb sterowanych elektrycznie)
	CVVD		50 A	[G4FP] Siłownik CVVD
	E-CVVT		50 A	[G4KN] Skrzynka B/P przy silniku (RLY.4)
	BLOWER		40 A	Skrzynka B/P przy silniku (RLY.10)
	ABS1/EPB1		40 A	Moduł sterowania układem ABS, moduł sterowania układem ESC
	REAR HEATED		40 A	Skrzynka B/P przy silniku (RLY.14)
	ABS2		30 A	Moduł sterowania układem ABS, moduł sterowania układem ESC

Rodzaj	Nazwa	Symbol	Ampery [A]	Opis
BEZPIECZNIK WYSOKO- PRĄDOWY 1	GLOW		80 A	[D4FE] Jednostka sterowania świecami żarowymi (GCU)
	PTC HEATER1		50 A	[D4FE] Skrzynka B/P przy silniku (RLY.13)
	PTC HEATER2		50 A	[D4FE] Skrzynka B/P przy silniku (RLY.11)
	DCU1		50 A	[D4FE] Skrzynka B/P przy silniku (RLY.9)
	F/FILTER HEATER		30 A	[D4FE] Skrzynka B/P przy silniku (RLY.6)

Rodzaj	Nazwa	Symbol	Ampery [A]	Opis
BEZPIECZNIK	TRAILER1		50 A	[G4FP/G4NJ/D4FE] Złącze przyczepy
	B+4		50 A	Skrzynka B/P ICU (bezpieczniki – F1, F4, F7, F13, F14, F17, F20, F21, F24, F27, przekaźnik zatrzaskowy obciążenia długoterminowego)
	EPB2		60 A	Moduł sterowania układem ESC
	FUEL PUMP		20 A	Skrzynka B/P przy silniku (RLY.8)
	4WD		20 A	Moduł sterowania napędem 4WD
	AMS		10 A	Czujnik stanu akumulatora
	ECU4		10 A	[G4FP/D4FE] Moduł ECM
	E-SHIFTER2		10 A	[G4FP/G4KN/D4FE] Moduł SCU, elektroniczny przełącznik zmiany trybów
	TRAILER2		20 A	[G4FP/G4NJ/D4FE] Złącze przyczepy
	A/CON1		10 A	Skrzynka B/P przy silniku (RLY.10), moduł sterowania układem klimatyzacji, [G4NJ] moduł PCM
	DCU2		20 A	[D4FE] Moduł sterowania dozowaniem
	HEATED MIRROR		10 A	Skrzynka B/P przy silniku (RLY.14), lusterko elektryczne sterowane elektrycznie po stronie kierowcy/pasażera, [G4FP/G4NJ] moduł ECM/PCM
	DCU3		20 A	[D4FE] Moduł sterowania dozowaniem
	DCU4		20 A	[D4FE] Moduł sterowania dozowaniem
	B+2		50 A	Skrzynka B/P ICU (IPS06, IPS07, IPS08, IPS09, IPS10, IPS11)
	DCT3		50 A	[G4FP/D4FE] Przełącznik SGA

Skrzynka bezpieczników i przekaźników w przedziale silnika (skrzynka PCB)

Nazwa	Symbol	Ampery [A]	Opis
IG1		30 A	Przekaźnik modułu PDM (stan IG1)
IG2		15 A	Przekaźnik modułu PDM (stan IG1), skrzynka B/P przy silniku (RLY.3)
ECU3		10 A	[G4FP] Moduł ECM, siłownik CVVD [G4NJ/G4KN] Moduł PCM [D4FE] Czujnik poziomu oleju
TCU2		15 A	[G4FP/D4FE] Moduł TCM, przełącznik położeń selektora, moduł sprzęgła elektronicznego [G4NJ] Przełącznik położeń selektora
ABS3		10 A	Moduł sterowania układem ABS, moduł sterowania układem ESC
MODULE		7,5 A	[D4FE] Jednostka sterowania świecami żarowymi (GCU)
AEB		10 A	Radar przedni
SENSOR1		10 A	[G4FP/G4NJ/G4KN] Cewki zapłonowe nr 1 ÷ 4 [D4FE] Czujnik tlenków azotu (NOx) przedni/tylny
SENSOR2		15 A	[G4FP/G4NJ/G4KN] Sonda lambda (przednia/tylna) [D4FE] Elektryczny siłownik turbosprężarki VGT, nagrzewnica PTC
ECU1		20 A	[G4FP/D4FE] Moduł ECM [G4NJ/G4KN] Moduł PCM
SENSOR4		10 A	[G4FP/G4NJ/G4KN] Skrzynka B/P przy silniku (RLY.8) [D4FE] Skrzynka B/P przy silniku (RLY.6, 8)

Zobacz także: Hyundai Veracruz, ix55 (2011-2012) - skrzynka bezpieczników i przekaźników

Nazwa	Symbol	Ampery [A]	Opis
SENSOR3		10 A	[G4FP] Zawór sterowania przepływem oleju (OCV) (zawory dolotowe/wylotowe), zawór elektromagnetyczny pompy o zmiennym wydatku, zawór elektromagnetyczny układu zapobiegania emisji par paliwa (PCSV), zawór elektromagnetyczny sterowania recyrkulacją (RCV), sterownik wentylatora chłodnicy, przekaźnik sprężarki układu klimatyzacji [G4NJ] Zawór sterowania przepływem oleju (OCV) (zawory dolotowe/wylotowe), zawór elektromagnetyczny sterowania zmiennym kolektorem dolotowym, zawór elektromagnetyczny układu zapobiegania emisji par paliwa (PCSV), zawór elektromagnetyczny sterowania recyrkulacją (RCV), sterownik wentylatora chłodnicy, przekaźnik sprężarki układu klimatyzacji [G4KN] Zawór sterowania przepływem oleju (OCV), zawór elektromagnetyczny pompy o zmiennym wydatku, zawór elektromagnetyczny sterowania zmiennym kolektorem dolotowym, zawór elektromagnetyczny układu zapobiegania emisji par paliwa (PCSV), sterownik wentylatora chłodnicy, przekaźnik sprężarki układu klimatyzacji [D4FE] Zawór sterowania przepływem oleju (OCV), sterownik wentylatora chłodnicy, przekaźnik sprężarki układu klimatyzacji, skrzynka B/P przy silniku (RLY.13)
A/CON2		10 A	Przekaźnik sprężarki układu klimatyzacji
B/ALARM HORN		15 A	Przekaźnik syreny autoalarmu
MDPS2		10 A	Jednostka układu MDPS
SENSOR5		15 A	[G4FP] Silnik rozrusznika-generatora układu „mild hybrid” [G4NJ/G4KN] Wtryskiwacze nr 1 ÷ 4 [D4FE] Sonda lambda (przednia/tylna), przepływomierz powietrza, zawór elektromagnetyczny sterujący ciśnieniem oleju

Nazwa	Symbol	Ampery [A]	Opis
SENSOR6		15 A	[G4FP] Moduł ECM [G4NJ] Moduł PCM [D4FE] Silnik rozrusznika-generatora układu „mild hybrid”
HORN		15 A	Przekaźnik sygnalizatora dźwiękowego
FR WIPER2		25 A	Przekaźnik wolnej pracy wycieraczek przednich, moduł ECM, jednostka IBU
RR WIPER		15 A	Przekaźnik główny wycieraczek, skrzynka B/P ICU (przekaźnik wycieraczki tylnej)
FR WIPER1		25 A	Przekaźnik główny wycieraczek, przekaźnik wolnej pracy wycieraczek przednich
POWER OUTLET1		20 A	Gniazdo zasilania w bagażniku
POWER OUTLET2		20 A	Przednie gniazdo zasilania
ACC		20 A	Skrzynka B/P ICU (bezpieczniki – F33, F36)
TCU1		15 A	[G4FP/D4FE] Moduł TCM, moduł sprzęgła elektronicznego [G4KN] Moduł PCM
ECU2		15 A	[G4FP/D4FE] Moduł ECM [G4NJ/G4KN] Moduł PCM
