Hyundai Terracan (2002-2007) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
3 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai Terracan

Dotyczy pojazdów wyprodukowanych w latach:

2002, 2003, 2004, 2005, 2006, 2007.

Przedział pasażerski

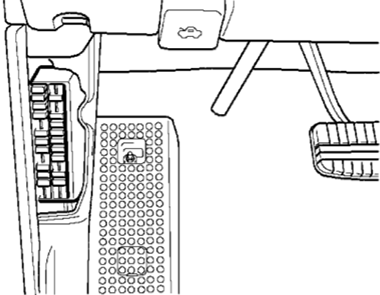

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej obok otwierania maski (za pokrywą).

Hyundai Terracan (2002-2007) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30A	Przekaźnik odmgławiacza tylnej szyby
2	10 A	Przekaźnik zagrożenia, przełącznik zagrożenia
3	15A	Przełącznik świateł stopu
4	20A	TOD, moduł sterujący EST
5	10 A	–
6	15A	Kontroler szyberdachu
7	30A	Przekaźnik dmuchawy
8	20A	Zamki do drzwi z napędem
9	10 A	Przekaźnik tylnych świateł przeciwmgielnych
10	10 A	Audio, lampka mapy
11	20A	Zapalniczka, przekaźnik gniazdka elektrycznego, gniazdo ACC
12	10 A	Przełącznik zasilania zewnętrznego lusterka
13	–	–
14	–	–
15	10 A	Przełącznik klimatyzacji
16	10 A	Lewe/prawe lusterko zewnętrzne i odmgławiacz
17	–	–
18	10 A	TCM, ECM (COVEC-F), TCCS (TOD, EST), immobilizer
19	10 A	Przełącznik świateł cofania, wewnętrzne lusterko wsteczne, przełącznik zakresu skrzyni biegów
20	10 A	Przełącznik świateł awaryjnych
21	10 A	Zestaw wskaźników, ETACM, czujnik prędkości pojazdu, moduł sterujący DRL – Światła do jazdy dziennej
22	10 A	Poduszka powietrzna
23	10 A	Wskaźnik poduszki powietrznej
24	–	–
25	10 A	Dmuchawa i klimatyzacja, ETACM, przekaźnik odmgławiacza
26	15A	Podgrzewacz siedzenia
27	15A	Szyberdach, tylna wycieraczka i spryskiwacz, przełącznik tempomatu, przekaźnik przerywanej pracy tylnej wycieraczki
28	10 A	Przekaźnik rozruchu, przekaźnik alarmu kradzieży

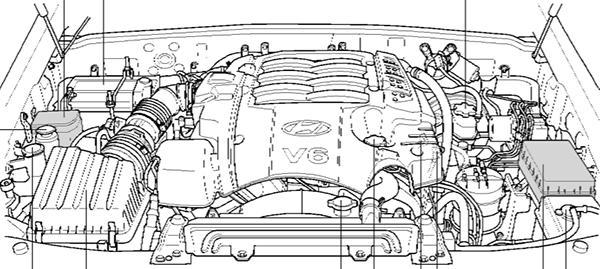

Skrzynka komory silnika nr 1

Hyundai Terracan (2002-2007) - skrzynka bezpieczników i przekaźników

Zobacz także: Hyundai Matrix (2002-2004) - skrzynka bezpieczników i przekaźników

Hyundai Terracan (2002-2007) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
ŁĄCZNIK TOPIĄCY:
1	100A	Przekaźnik żarzenia (COVEC-F/EGR), przekaźnik nagrzewnicy powietrza (silnik Diesla)
2	120A (DIESEL)	Skrzynka bezpieczników i przekaźników komory silnika nr 2,
2	140A (BENZYNA)	Generator
3	50A	Skrzynka bezpieczników panelu wewnętrznego (bezpiecznik 1,2,3,4,5)
3	50A	Skrzynka bezpieczników i przekaźników komory silnika nr 1 (bezpiecznik 8,9)
3	50A	Moduł sterujący podgrzewacza paliwa (COVEC-F/EGR)
4	30A	Generator, wyłącznik zapłonu
5	–	–
6	–	–
7	20A	Przekaźnik sterowania silnikiem (silnik Diesla), główny przekaźnik sterowania (silnik benzynowy)
BEZPIECZNIK:
8	10 A	Przekaźnik klaksonu
9	15A	Przekaźnik przednich świateł przeciwmgłowych
10	–	–
11	10 A	ECM (silnik wysokoprężny), moduł sterujący EGR
12	10 A	ECM (silnik Diesla)

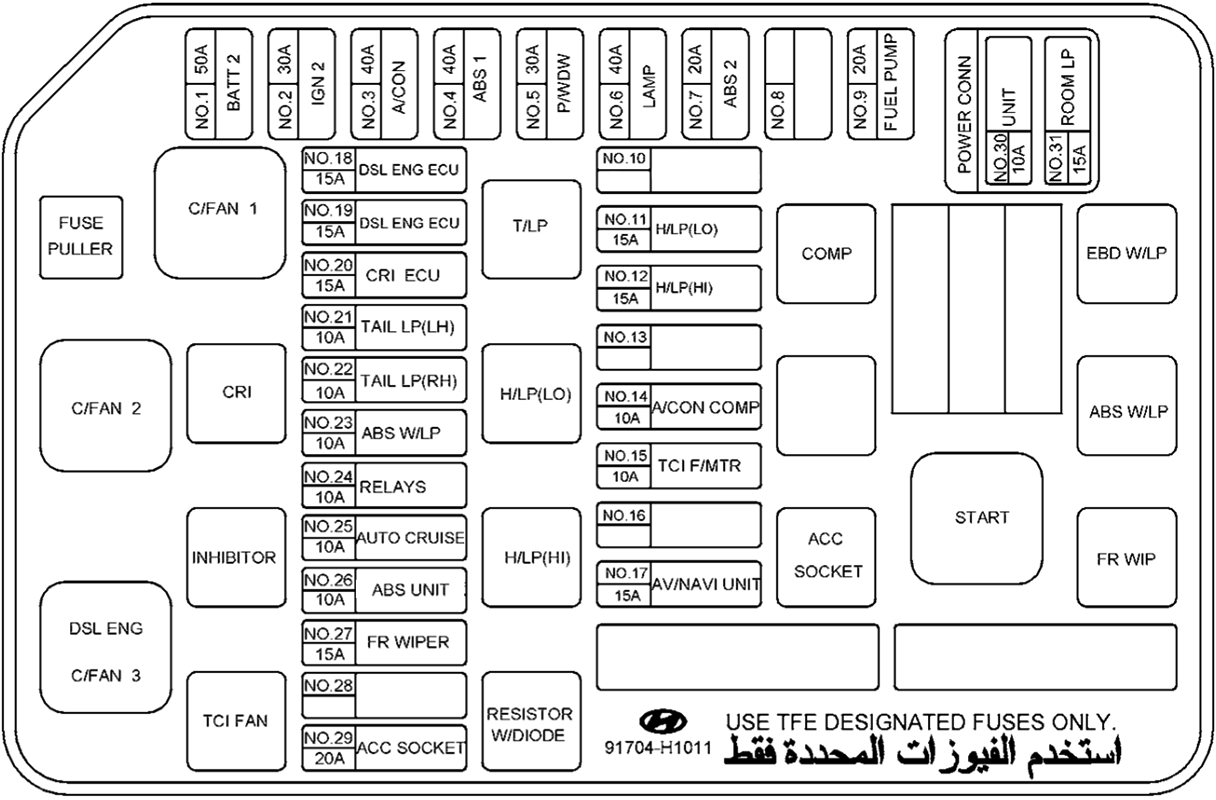

Skrzynka komory silnika nr 2

Hyundai Terracan (2002-2007) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
FUSIBLE LINK:
1	50A	Złącze zasilania (A, B), bezpiecznik i przekaźnik komory silnika nr 2 (bezpiecznik 28,29), skrzynka bezpieczników panelu wewnętrznego (bezpiecznik 6,7,8, 9)
2	30A	Przekaźnik rozruchu, wyłącznik zapłonu
3	40A	Przekaźnik wentylatora skraplacza, bezpiecznik komory silnika i skrzynka przekaźników nr 2 (bezpiecznik 14,15)
4	40A	Moduł sterujący ABS
5	30A	Przekaźnik szyby
6	40A	Przekaźnik lampy tylnej, bezpiecznik komory silnika i skrzynka przekaźników nr 2 (bezpiecznik 11,12)
7	20A	Moduł sterujący ABS
8	–	–
9	20A	Przekaźnik pompy paliwa, ECM, czujnik awarii zapłonu
30	10 A	A/CON, TCM, ETACM, złącze łącza danych, syrena, moduł sterujący immobilizera
31	15A	Lampa wewnętrzna, lampka mapowa, audio, zestaw wskaźników, lampka ostrzegawcza krawędzi przednich drzwi
BEZPIECZNIK:
10	15A	Podgrzewacz paliwa i czujnik (silnik Diesla)
11	15A	Reflektor (światła mijania)
12	15A	Reflektor (światła drogowe)
13	–	–
14	10 A	Przekaźnik sprężarki klimatyzacji, potrójny przełącznik
15	10 A	Przekaźnik wentylatora TCI (COVEC-F/EGR)
16	–	–
17	15A	–
18	15A	ECM (silnik Diesla)
19	15A	ECM (silnik Diesla)
20	15A	ECM (silnik wysokoprężny), przekaźnik nagrzewnicy powietrza (silnik wysokoprężny), elektromagnes EGR (silnik wysokoprężny)
21	10 A	Iluminacje, lampa kombinowana
22	10 A	Lampa rejestracyjna, lampa kombinowana
23	10 A	Moduł sterujący ABS, przekaźnik ABS, przekaźnik EBD
24	10 A	ECM (silnik Diesla), przekaźnik reflektorów, przekaźnik wentylatora skraplacza (benzyna/COVEC-F), elektrozawór EGR (COVEC-F)
25	10 A	Moduł sterujący ABS
26	10 A	Moduł tempomatu
27	15A	Przednia wycieraczka i spryskiwacz
28	25A	Przełącznik fotela elektrycznego
29	20A	Przekaźnik gniazda zasilania
