Schemat skrzynek bezpieczników i przekaźników – Hyundai Sonata YF

Dotyczy pojazdów nowych w latach:

2012, 2013, 2014.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski

Hyundai Sonata YF (2011) - skrzynka bezpieczników i przekaźników

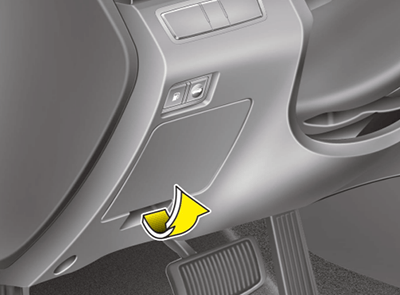

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za osłoną.

Hyundai Sonata YF (2011) - skrzynka bezpieczników i przekaźników

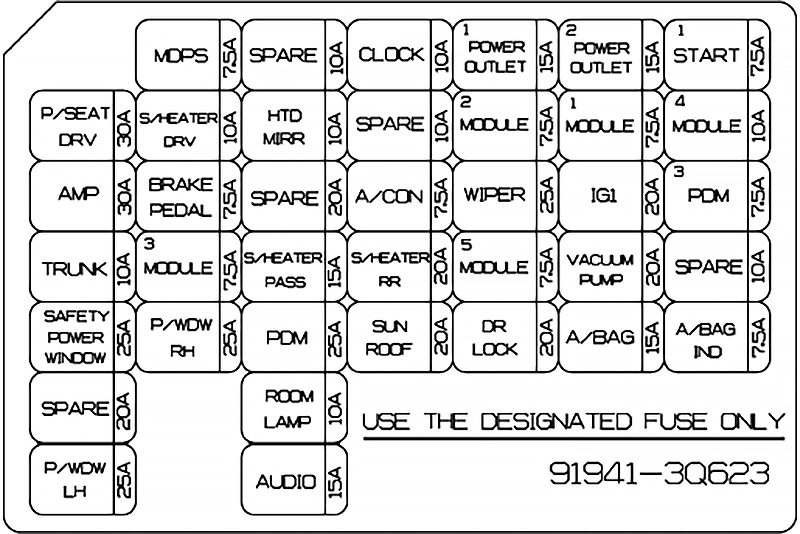

Nazwa	Ampery [A]	Opis
P/SEAT DRI	30A	Przełącznik ręczny kierowcy
AMP	30A	AMR JBLAMP
TRUNK	10 A	Przekaźnik pokrywy bagażnika, lampka w bagażniku, drzwi wlewu paliwa i przełącznik pokrywy bagażnika
SAFETY POWER WINDOW	25A	Moduł bezpieczeństwa okna elektrycznego
P/WDW ASST	20A	Przełącznik podnośnika szyby pasażera
P/WDW LH	25A	Główny włącznik podnośnika szyby, tylny włącznik podnośnika szyby po lewej stronie
SPARE	7,5A	–
SPARE	10 A	–
PDM2	7,5A	Uchwyt FOB, przełącznik przycisku Start Stop. PDM, moduł inteligentnego klucza
MODULE 3	7,5A	Elektromagnes kluczyka, przełącznik trybu sportowego
P/WDW RH	25A	Główny wyłącznik elektrycznego podnośnika szyby, tylny przełącznik elektrycznego podnośnika szyby po prawej stronie
SPARE	10 A	–
HTD MIRR	10 A	Elektrycznie sterowane lusterko zewnętrzne kierowcy/pasażera
P/SEAT ASST	20A	–
S/HEATER FRT	15A	Moduł podgrzewacza siedzenia kierowcy/pasażera
PDM	25A	PDM
ROOM LP (POWER CONNECTOR)	10 A	Zestaw wskaźników, lampka drzwi kierowcy/pasażera, kluczyk zapłonu ILL. Przełącznik ostrzegawczy i drzwi, BCM, moduł monitorowania ciśnienia w oponach, moduł sterowania klimatyzacją, lampka pokojowa, monitor przedni, lampka schowka na rękawiczki, złącze łącza danych, lampka toaletki po prawej i po lewej stronie, automatyczne światło i czujnik foto, odbiornik RF, lampka konsoli górnej, Zegar
AUDIO (POWER CONNECTOR)	15A	Jednostka główna audio, audio-wideo i nawigacji
CLOCK	10 A	BCM, zegar, przedni monitor, moduł inteligentnego klucza, PDM, audio, przełącznik zasilania zewnętrznego lusterka, AMP, JBL AMP, lampka konsoli górnej, moduł tylnej kamery. Jednostka główna audio-wideo i nawigacji
SPARE	10 A	–
A/CON	7,5A	Skrzynka bezpieczników i przekaźników E/R (przekaźnik dmuchawy), moduł sterujący klimatyzacji
S/HEATER RR	20A	Przełącznik podgrzewania tylnych siedzeń po lewej i prawej stronie
SUN ROOF	20A	Silnik szyberdachu
POWER OUTLET 1	15A	Przednie gniazdo zasilania nr 1
MODULE 2	7,5A	BCM, moduł kamery tylnej, lusterko elektrochromowe, silnik szyberdachu
WIPER	25A	Skrzynka bezpieczników i przekaźników E/R (przekaźnik wycieraczek), silnik wycieraczek przednich, przełącznik wielofunkcyjny (wycieraczki)
MODULE 5	7,5A	PDM
DR LOCK	20A	Przekaźnik blokady/odblokowania drzwi
POWER OUTLET 2	15A	Przednie gniazdo zasilania nr 2
MODULE 1	7,5A	Zestaw wskaźników (wejście ON/START), zegar, przełącznik trybu sportowego IND., audio, moduł podgrzewania fotela kierowcy/pasażera, BCM
IG 1	20A	Skrzynka bezpieczników i przekaźników E/R (bezpiecznik – ESC 3 10A, ECU 4 10A, B/UP LP 10A, TCU 2 10A)
SPARE	20A	–
A/BAG	15A	Moduł sterujący SRS, lampka ostrzegawcza, czujnik klasyfikacji masy pasażera
START 1	7,5A	Bez inteligentnego kluczyka-przełącznik blokady zapłonu. Przekaźnik alarmu antywłamaniowego, skrzynka bezpieczników i przekaźników E/R (przekaźnik Start 1) z inteligentnym kluczem-PDM
MDPS	10 A	Czujnik odchylenia kierunkowego, wyłącznik ESP, moduł sterujący EPS
PDM 3	7,5A	PDM, moduł inteligentnego klucza
SPARE	10 A	–
A/BAG IND.	7,5A	Klaster instrumentów (IND-)
VACUUM PUMP	20A	Pompa próżniowa

Zobacz także: Hyundai i40 (2015-2017) - skrzynka bezpieczników i przekaźników

Komora silnika

Hyundai Sonata YF (2011) - skrzynka bezpieczników i przekaźników

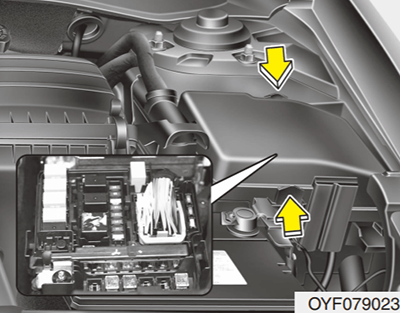

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Sonata YF (2011) - skrzynka bezpieczników i przekaźników

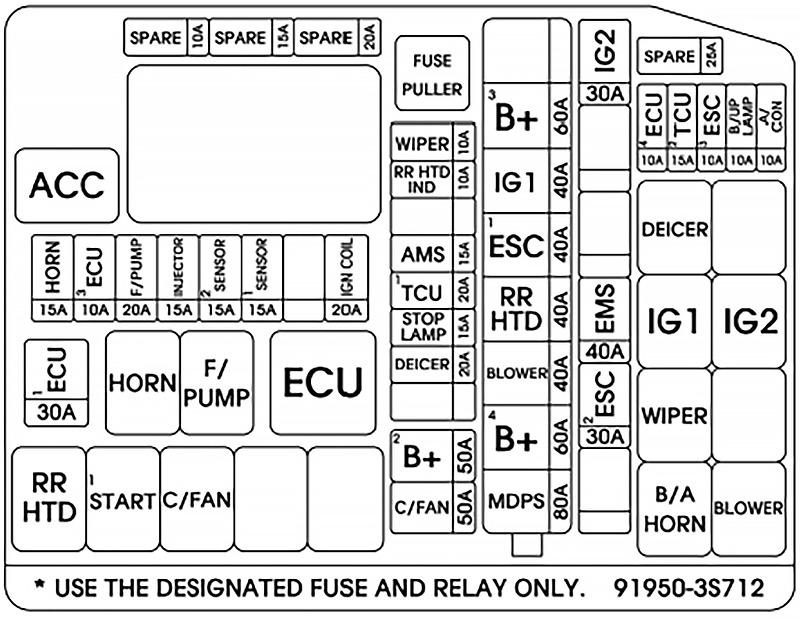

Nazwa	Ampery [A]	Opis
