Hyundai Sonata NF (2009-2010) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 1 stycznia, 2023
Hyundai Sonata NF (2009-2010) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Hyundai Sonata NF

Dotyczy pojazdów nowych w latach:

2009, 2010.



Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.



Przedział pasażerski

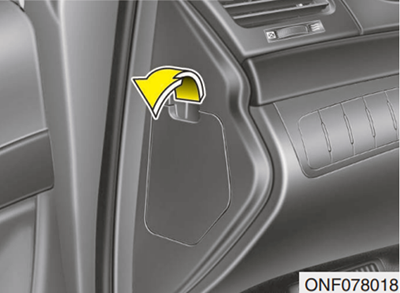

Skrzynka bezpieczników znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną.

Hyundai Sonata NF (2009-2010) - skrzynka bezpieczników i przekaźników

Hyundai Sonata NF (2009-2010) - skrzynka bezpieczników i przekaźników
Nazwa Ampery [A] Opis
SPARE 15A (Zapasowy)
SPARE 15A (Zapasowy)
ETACS 10 A BCM (moduł sterujący nadwozia), moduł sterujący szyberdachu, elektroniczne lusterko chromowane, reostat
ESC 10 A Moduł ESC, przekaźnik dmuchawy
C/LIGHTER 20A Zapalniczka
SPARE 15A (Zapasowy)
TAIL RH 10 A Światła oświetlające, prawe: Światło tablicy rejestracyjnej (lewe i prawe), Tylne światło zespolone, Reflektor, Oświetlenie schowka na rękawiczki
TAIL LH 10 A Przekaźnik przedniego światła przeciwmgielnego, lewy: tylne światło zespolone, reflektor
IONIZER 10 A (Zapasowy)
H/LP 10 A Moduł sterujący DRL – Światła do jazdy dziennej, przekaźnik reflektorów, AQS i czujnik otoczenia
WIPER 25A Wycieraczka i spryskiwacz
A/CON 10 A Moduł sterujący klimatyzacji
A/BAG 15A Moduł sterujący SRS, przełącznik poduszki powietrznej pasażera
P/OUTLET 20A Przednie gniazdo akcesoriów, tylne gniazdo zasilania
D/CLOCK 10 A Zegar cyfrowy, audio, moduł sterowania blokadą zmiany biegów skrzyni automatycznej, elektryczne lusterko zewnętrzne i składanie lusterek, BCM
SAFETY PWR 25A Moduł okna bezpieczeństwa
ECS 15A (Zapasowy)
ATM KEY LOCK 10 A Moduł sterujący blokady zmiany biegów skrzyni automatycznej
P/WDW RR LH 25A Główny włącznik podnośnika szyby, włącznik lewego tylnego podnośnika szyby
P/WDW RH 30A Główny włącznik podnośnika szyby, włącznik prawego podnośnika szyby
P/AMP 20A Wzmacniacz audio
DR LOCK 20A Przekaźnik blokady/odblokowania drzwi
HAZARD 10 A Przekaźnik zagrożenia
P/SEAT RH 30A Przełącznik ręczny fotela elektrycznego (RHD)
A/BAG IND 10 A Klaster instrumentów
T/SIG 10 A Włącznik sygnału świetlnego
CLUSTER 10 A BCM (moduł sterujący nadwozia), zestaw wskaźników, czujnik prędkości odchylenia, przełącznik ESP, podgrzewacz siedzenia
AGCS 10 A (Zapasowy)
START 10 A Przekaźnik uruchamiania
PEDAL ADJ 15A (Zapasowy)
ECS/RR FOG 15A Przekaźnik tylnego światła przeciwmgielnego
T/LID OPEN 15A Przekaźnik pokrywy bagażnika, drzwi wlewu paliwa i przełącznik pokrywy bagażnika
S/HTR 15A Przełącznik podgrzewania siedzenia
P/SEAT LH 30A Przełącznik ręczny fotela elektrycznego
SPORT MODE 10 A Przełącznik trybu sportowego, elektromagnes kluczyka
MIRR HTD 10 A Moduł sterujący klimatyzacji, lusterko zewnętrzne i silnik składania lusterek
POWER CONNECTOR. 1 15A Audio
POWER CONNECTOR. 2 15A BCM (moduł sterujący nadwozia), zegar cyfrowy, zestaw wskaźników, moduł sterujący klimatyzacji, oświetlenie dodatkowe, oświetlenie wnętrza
Zobacz także:  Hyundai Tucson NX4 (2023) - skrzynka bezpieczników i przekaźników

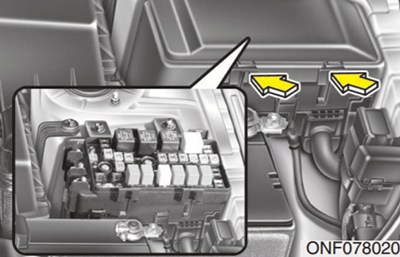

Komora silnika

Hyundai Sonata NF (2009-2010) - skrzynka bezpieczników i przekaźników

Hyundai Sonata NF (2009-2010) - skrzynka bezpieczników i przekaźników

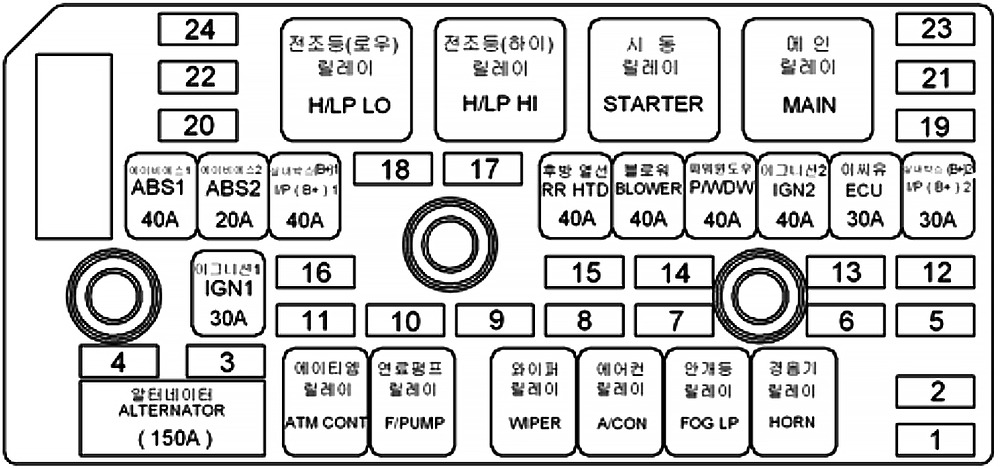

Numer Nazwa Ampery [A] Opis
  FUSIBLE LINK:
  ABS.1 40A Moduł sterujący ABS/ESC, uniwersalne złącze kontrolne
  ABS.2 20A Moduł sterujący ABS/ESC, uniwersalne złącze kontrolne
  I/P B+1 40A Bezpiecznik 23, 24, 30, 31, 32, 33, 34, 35
  RR HTD 40A Przekaźnik odmgławiacza tylnej szyby
  BLOWER 40A Przekaźnik dmuchawy
  P/WDW 40A Przekaźnik podnośnika szyby, bezpiecznik 16
  IGN.2 40A Przekaźnik rozruchu, wyłącznik zapłonu (IG2, START)
  ECU RLY 30A Przekaźnik jednostki sterującej silnika
  I/P B+2 30A Złącze zasilania 1/2, Bezpiecznik 21,22
  IGN.1 30A Wyłącznik zapłonu (ACC, IG1)
  ALT 150A Łącznik topliwy (ABS. 1, ABS. 2, RR HTD, DMUCHAWA)
  FUSE:
1 HORN 15A Przekaźnik klaksonu
2 TAIL 20A Przekaźnik światła tylnego
3 ECU 10 A PCM
4 IG1 10 A (Zapasowy)
5 DRL 15A Przekaźnik syreny, moduł sterujący DRL – Światła do jazdy dziennej
6 FR FOG 15A Przekaźnik przedniego światła przeciwmgielnego
7 A/CON 10 A Przekaźnik klimatyzacji
8 F/PUMP 20A Przekaźnik pompy paliwa
9 DIODE – (Zapasowy)
10 ATM 20A Przekaźnik kontrolny bankomatu
11 STOP 15A Przełącznik świateł stopu
12 H/LP LO RH 15A (Zapasowy)
13 S/ROOF 15A Moduł sterujący szyberdachu
14 H/LP WASHER 20A Silnik spryskiwaczy reflektorów
15 H/LP HI 20A Przekaźnik reflektorów (światła drogowe)
16 ECU 10 A TCM
17 SNSR.3 10 A Przekaźnik klimatyzacji, przekaźnik wentylatora chłodzącego, wtryskiwacze
18 SNSR.1 15A Czujnik masowego przepływu powietrza, czujnik położenia wału korbowego/wałka rozrządu, zawór kontroli oleju, SMATRA
19 SNSR.2 15A Czujnik tlenu, przekaźnik pompy paliwa
20 B/UP 10 A Włącznik świateł cofania, generator impulsów, czujnik prędkości pojazdu
21 IGN COIL 20A Cewki zapłonowe, skraplacz
22 ECU (IG1) 10 A PCM
23 H/LP LO 20A Przekaźnik reflektorów (światła mijania)
24 ABS 10 A Moduł sterujący ABS/ESC, uniwersalne złącze kontrolne
