Schemat skrzynek bezpieczników i przekaźników – Hyundai Sonata NF

Dotyczy pojazdów nowych w latach:

2005, 2006, 2007, 2008.

Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski

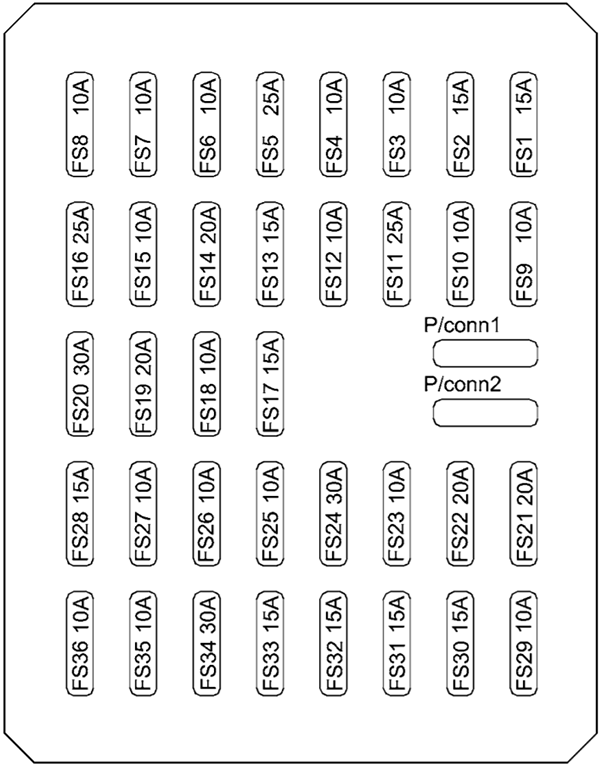

Skrzynka bezpieczników znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną.

Hyundai Sonata NF (2005-2008) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15A	(Zapasowy)
2	15A	Przełącznik podgrzewania siedzenia
3	10 A	BCM (moduł sterujący nadwozia), moduł sterujący szyberdachu, elektroniczne chromowane lusterko
4	10 A	Moduł ESC, przekaźnik wysokiej dmuchawy, czujnik wilgotności
5	25A	Zapalniczka
6	10 A	(Zapasowy)
7	10 A	Światła oświetlające, prawe: światło tablicy rejestracyjnej, tylne światło zespolone, reflektor, oświetlenie schowka na rękawiczki
8	10 A	Przekaźnik przedniego światła przeciwmgielnego, lewy: światło rejestracyjne, tylne światło zespolone, reflektor
9	10 A	Przekaźnik spryskiwacza reflektorów, siłownik poziomowania prawego reflektora
10	10 A	Moduł sterujący DRL (Światła do jazdy dziennej), przekaźnik reflektorów, AQS i czujnik otoczenia, siłownik poziomowania lewego reflektora
11	25A	Wycieraczka i spryskiwacz
12	10 A	Moduł sterujący klimatyzacji
13	15A	Moduł sterujący SRS, przełącznik poduszki powietrznej pasażera
14	20A	Przednie gniazdo akcesoriów, tylne gniazdo zasilania
15	10 A	Zegar cyfrowy, audio, moduł sterujący blokady zmiany biegów skrzyni automatycznej, elektryczne lusterko zewnętrzne i składanie lusterek
16	25A	Moduł okna bezpieczeństwa
17	15A	(Zapasowy)
18	10 A	Moduł sterujący blokady zmiany biegów skrzyni automatycznej
19	20A	Główny włącznik podnośnika szyby, włącznik lewego tylnego podnośnika szyby
20	30A	Główny włącznik podnośnika szyby, włącznik prawego podnośnika szyby
21	20A	Wzmacniacz audio
22	20A	Przekaźnik blokady/odblokowania drzwi
23	10 A	Przełącznik zagrożenia, przekaźnik zagrożenia
24	30A	Przełącznik ręczny fotela elektrycznego (RHD)
25	10 A	Klaster instrumentów
26	10 A	Przełącznik świateł awaryjnych
27	10 A	BCM (moduł kontroli nadwozia), zestaw wskaźników, czujnik odchylenia kierunkowego, przełącznik ESC
28	15A	(Zapasowy)
29	10 A	Przekaźnik alarmu antywłamaniowego
30	15A	(Zapasowy)
31	15A	Przekaźnik tylnego światła przeciwmgielnego
32	15A	Przekaźnik pokrywy bagażnika, drzwi wlewu paliwa i przełącznik pokrywy bagażnika
33	15A	(Zapasowy)
34	30A	Przełącznik ręczny fotela elektrycznego
35	10 A	Przełącznik trybu sportowego, elektromagnes kluczyka
36	10 A	Moduł sterujący klimatyzacji, lusterko zewnętrzne i silnik składania lusterek
ZŁĄCZE ZASILANIA. 1	15A	Audio
ZŁĄCZE ZASILANIA. 2	15A	BCM (moduł sterujący nadwozia), zegar cyfrowy, zestaw wskaźników, moduł sterujący klimatyzacji, dodatkowe światła

Zobacz także: Hyundai Veloster (2018-2021) - skrzynka bezpieczników i przekaźników

Komora silnika

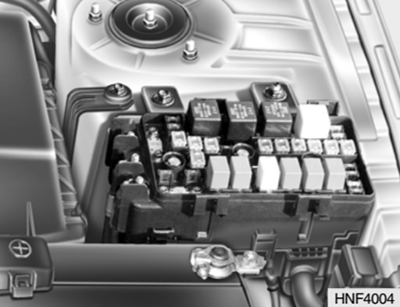

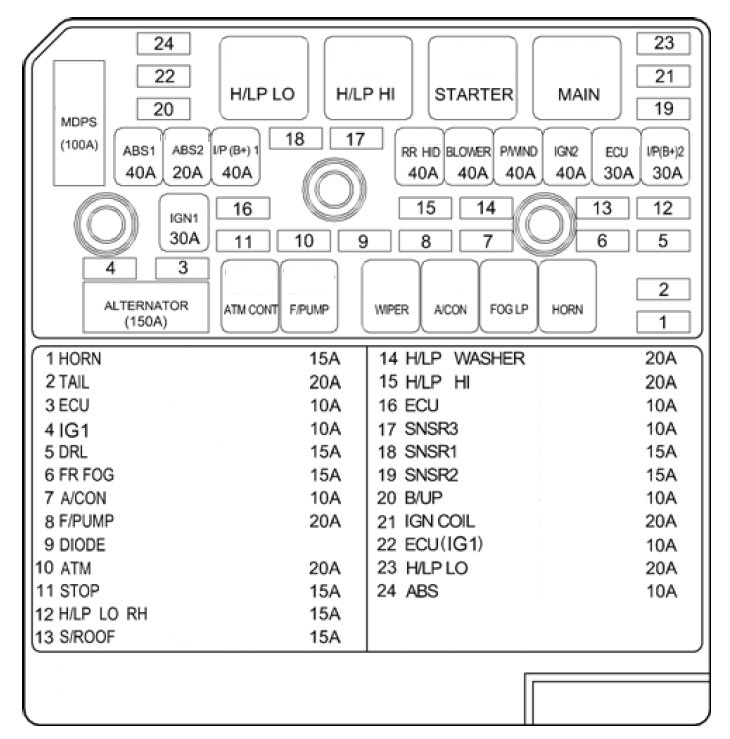

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Sonata NF (2005-2008) - skrzynka bezpieczników i przekaźników

LUB

Hyundai Sonata NF (2005-2008) - skrzynka bezpieczników i przekaźników

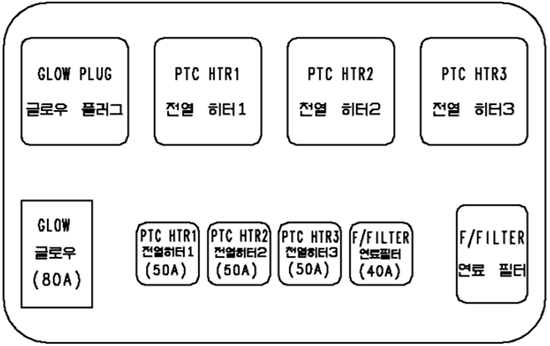

Tylko Diesel

Hyundai Sonata NF (2005-2008) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
	FUSIBLE LINK:
	ABS.1	40A	Moduł sterujący ABS/ESC, uniwersalne złącze kontrolne
	ABS.2	20A	Moduł sterujący ABS/ESC, uniwersalne złącze kontrolne
	I/P B+1	40A	Bezpiecznik 23, 24, 30, 31, 32, 33, 34, 35
	RR HTD	40A	Przekaźnik odmgławiacza
	BLOWER	40A	Przekaźnik dmuchawy
	P/WDW	40A	Przekaźnik podnośnika szyby, bezpiecznik 16
	IGN.2	40A	Przekaźnik rozruchu, wyłącznik zapłonu (IG2, START)
	ECU RLY	30A	Przekaźnik jednostki sterującej silnika
	I/P B+2	30A	Złącze zasilania 1/2, Bezpiecznik 21,22
	IGN.1	30A	Wyłącznik zapłonu (ACC, IG1)
	ALT	150A	Łącznik topliwy (ABS. 1, ABS. 2, RR HTD, DMUCHAWA)
	MDPS	100A	(Zapasowy)
	FUSE:
1	HORN	15A	Przekaźnik klaksonu
2	TAIL	20A	Przekaźnik światła tylnego
3	ECU	10 A	PCM
4	IG1	10 A	(Zapasowy)
5	DRL	15A	Przekaźnik syreny, moduł sterujący DRL – Światła do jazdy dziennej
6	FR FOG	15A	Przekaźnik przedniego światła przeciwmgielnego
7	A/CON	10 A	Przekaźnik klimatyzacji
8	F/PUMP	20A	Przekaźnik pompy paliwa
9	DIODE	–	(Zapasowy)
10	ATM	20A	Przekaźnik kontrolny bankomatu
11	STOP	15A	Przekaźnik światła stopu
12	H/LP LO RH	15A	(Zapasowy)
13	S/ROOF	15A	Moduł sterujący szyberdachu
14	H/LP WASHER	20A	Silnik spryskiwaczy reflektorów
15	H/LP HI	20A	Przekaźnik reflektorów (światła drogowe)
16	ECU	10 A	(Zapasowy)
17	SNSR.3	10 A	Czujnik tlenu, przekaźnik pompy paliwa
18	SNSR.1	15A	Czujnik masowego przepływu powietrza, czujnik położenia wału korbowego/wałka rozrządu, zawór kontroli oleju, SMATRA
19	SNSR.2	15A	Przekaźnik klimatyzacji, przekaźnik wentylatora chłodzącego, wtryskiwacze
20	B/UP	10 A	Włącznik świateł cofania, generator impulsów, czujnik prędkości pojazdu
21	IGN COIL	20A	Cewki zapłonowe, skraplacz
22	ECU (IG1)	10 A	PCM
23	H/LP LO	20A	Przekaźnik reflektorów (światła mijania)
24	ABS	10 A	Moduł sterujący ABS/ESC, uniwersalne złącze kontrolne
