Schemat skrzynek bezpieczników i przekaźników – Hyundai Sonata LF

Dotyczy pojazdów nowych w latach:

2018, 2019.

Zawsze ustawiaj przełącznik bezpieczników w pozycji ON. Jeśli przesuniesz przełącznik w położenie OFF, niektóre elementy, takie jak system audio i zegar cyfrowy, muszą zostać zresetowane, a inteligentny kluczyk może nie działać prawidłowo.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski

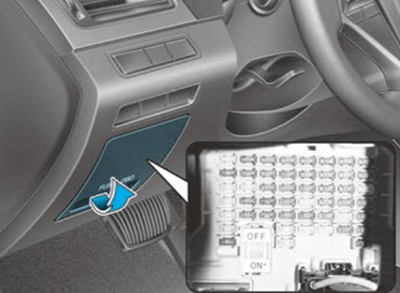

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za osłoną.

Hyundai Sonata LF (2015-2017) - skrzynka bezpieczników i przekaźników

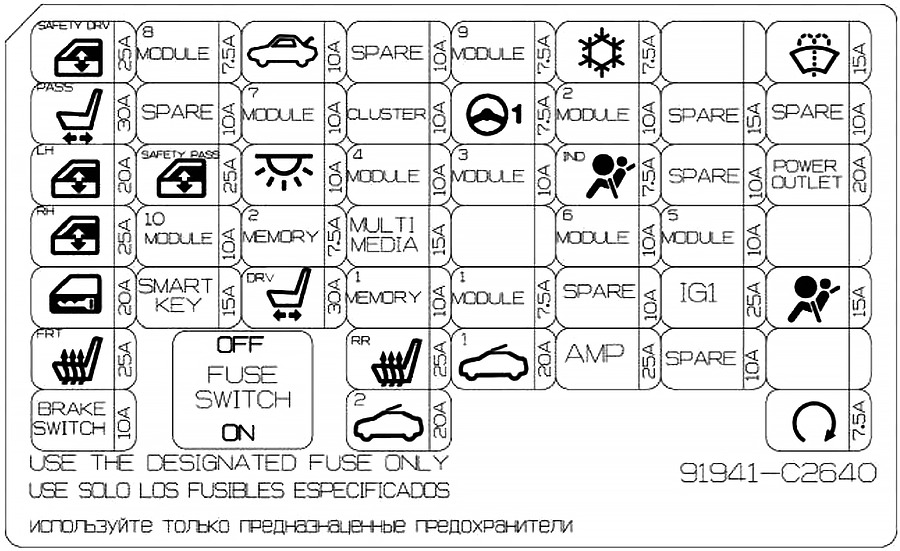

Hyundai Sonata LF (2018-2019) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
SAFETY WINDOW LH	25A	Moduł bezpieczeństwa okna elektrycznego kierowcy
P/SEAT PASS	30A	Przełącznik ręczny siedzenia pasażera
P/WDW LH	20A	Główny wyłącznik podnośnika szyby, moduł tylnego podnośnika szyby po lewej stronie
P/WDW RH	25A	Główny wyłącznik podnośnika szyby, prawy moduł podnośnika szyby tylnej, moduł drzwi pasażera, przełącznik podnośnika szyby pasażera
DR LOCK	20A	Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi
S/HEATER FRT	25A	Moduł fotela z przednią wentylacją powietrzną, moduł podgrzewania przedniego siedzenia
BRAKE SWITCH	10 A	Przełącznik świateł stopu, moduł immobilizera, moduł sterujący inteligentnego kluczyka
8 MODULE	7,5A	BCM, moduł sterujący inteligentnego klucza
SAFETY POWER WINDOW RH	25A	Moduł podnośnika szyby bezpieczeństwa pasażera
SMART KEY	15A	Inteligentny moduł sterujący kluczem
TRUNK	10 A	Przekaźnik pokrywy bagażnika, drzwi wlewu paliwa i przełącznik pokrywy bagażnika
7 MODULE	10 A	Zegar cyfrowy, moduł drzwi kierowcy/pasażera
INTERIOR LAMP	10 A	Kluczyk zapłonu III. Przełącznik ostrzegawczy i drzwi, włącznik przedniej lampki toaletki po lewej i prawej stronie, lampka konsoli górnej, lampka wnętrza pojazdu, tylna lampka osobista po lewej i prawej stronie, lampka w bagażniku, inteligentny kluczyk kierowcy/pasażera, Zewnętrzna klamka
2 MEMORY	7,5A	Nieużywany
P/SEAT DRV	30A	Przełącznik ręczny fotela kierowcy, moduł IMS kierowcy
CLUSTER	10 A	Klaster instrumentów
4 MODULE	10 A	Moduł immobilizera, moduł sterujący inteligentnego klucza
MULTI MEDIA	15A	Jednostka główna audio-wideo i nawigacji
1 MEMORY	10 A	Moduł drzwi kierowcy/pasażera, moduł IMS kierowcy, moduł sterowania klimatyzacją, automatyczny czujnik oświetlenia i foto, lusterko elektrochromowe, zestaw wskaźników, moduł monitorowania ciśnienia w oponach, zegar cyfrowy, ładowarka bezprzewodowa, jednostka główna A/V i nawigacji
S/HEATER RR	25A	Moduł ogrzewania tylnych siedzeń
2 SUN ROOF	20A	Silnik panoramicznego szyberdachu
9 MODULE	7,5A	Moduł siedzenia z wentylacją przednią, moduł podgrzewania przednich siedzeń, moduł podgrzewania tylnych siedzeń
MDPS	7,5A	Jednostka MDPS (typ kolumny/typ stojaka)
3 MODULE	10 A	BCM, przełącznik trybu sportowego, przełącznik świateł stopu
1 MODULE	7,5A	Elektromagnes kluczyka, moduł drzwi kierowcy/pasażera
1 SUN ROOF	20A	[Z panoramą] Panoramiczny silnik szyberdachu [Bez panoramy] Silnik szyberdachu
A/CON	7,5A	Moduł sterujący klimatyzacji, blok przyłączeniowy E/R (przekaźnik dmuchawy)
2 MODULE	10 A	Jednostka główna A/V i nawigacji, zegar cyfrowy, ładowarka USB, BCM, AMP, przełącznik zasilania lusterka zewnętrznego, ładowarka bezprzewodowa, moduł sterujący inteligentnego kluczyka, lampka konsoli górnej, blok przyłączeniowy E/R (przekaźnik gniazda zasilania)
A/BAG IND	7,5A	Klaster instrumentów
6 MODULE	10 A	Uniwersalne złącze kontrolne, moduł sterujący klimatyzacji, jednostka główna A/V i nawigacji, moduł przedniego siedzenia wentylacyjnego, moduł podgrzewania przednich siedzeń, moduł podgrzewania tylnych siedzeń, moduł IMS kierowcy, lampa przednia po lewej i prawej stronie (DBL), dźwignia zmiany biegów ATT IND.
AMP	25A	AMP (JBL/MOBIS)
HTD STRG	15A	BCM
5 MODULE	10 A	Przełącznik konsoli przedniej, moduł monitorowania ciśnienia w oponach, moduł utrzymywania pasa ruchu, inteligentny tempomat, włącznik klapy wlewu paliwa i pokrywy bagażnika, moduł AEB, lampa przednia po lewej i prawej stronie (DBL), czujnik wspomagania parkowania tylnego po lewej i prawej stronie, wspomaganie parkowania tyłem Czujnik po lewej i prawej stronie (środek), radar wykrywania martwego pola po lewej i prawej stronie
IG1	25A	Blok PCB (bezpiecznik – VACUUM PUMP2/ TCU2/ ECU3/ ABS3)
WASHER	15A	Przełącznik wielofunkcyjny (wyłącznik wycieraczek i spryskiwacza)
POWER OUTLET	20A	Gniazdo zasilania z przodu
A/BAG	15A	Moduł sterujący SRS, czujnik wykrywania pasażerów
START	7,5A	[Bez inteligentnego kluczyka i IMMO.] Skrzynka przekaźników ICM (przekaźnik alarmu antywłamaniowego) [z inteligentnym kluczykiem / IMMO.] Przełącznik zakresu skrzyni biegów, PCM (G4KJ/G4KH)
10 MODULE	10 A	BCM

Zobacz także: Hyundai i30, Elantra GT (GD) (2015-2016) - skrzynka bezpieczników i przekaźników

Komora silnika

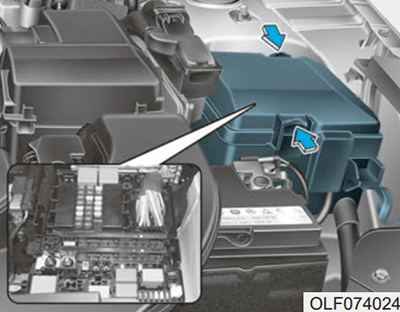

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Sonata LF (2015-2017) - skrzynka bezpieczników i przekaźników

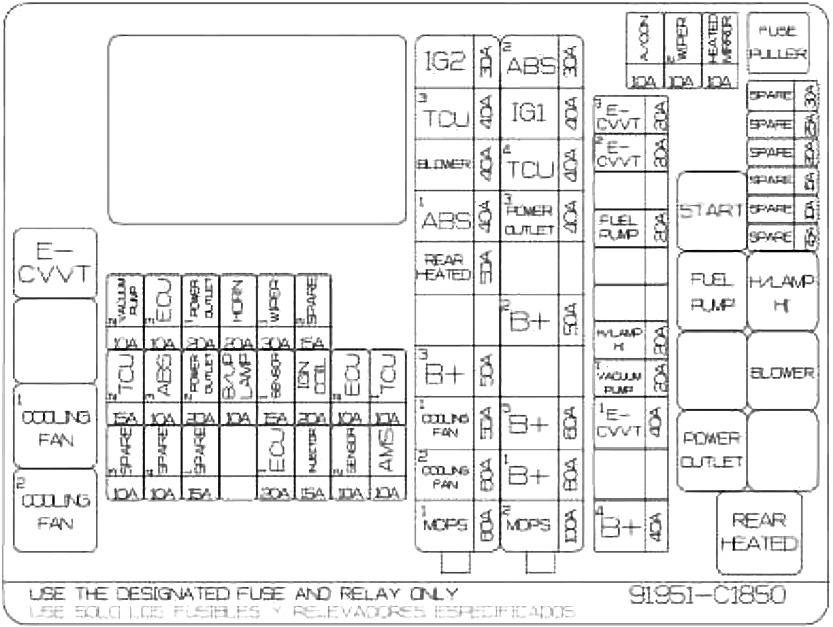

Hyundai Sonata LF (2018-2019) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
MULTI FUSE (TYPE A):
IG2	30A	[Bez inteligentnego kluczyka] (przekaźnik rozruchu), wyłącznik zapłonu, [z inteligentnym kluczykiem] (przekaźnik rozruchu), blok PCB (przekaźnik IG2)
3 TCU	40A	[G4FJ – DCT] TCM
BLOWER	40A	(przekaźnik dmuchawy)
1 ABS	40A	Moduł ESC
REAR HEATED	50A	(Tylny podgrzewany przekaźnik)
1 B+	50A	Inteligentny blok połączeniowy (IPS2 (4 kanały), IPS3 (4 kanały))
1 COOLING FAN	50A	[G4KH/G4FJ] (przekaźnik wentylatora chłodzącego), [G4KJ] (przekaźnik wentylatora chłodzącego)
2 COOLING FAN	60A	[G4KH/G4FJ] (przekaźnik wentylatora chłodzącego)
1 MDPS	80A	Jednostka MDPS (typ kolumny)
MULTI FUSE (TYPE B):
2 ABS	30A	Moduł ESC, uniwersalne złącze kontrolne
IG1	40A	[Bez inteligentnego kluczyka] Wyłącznik zapłonu, [Z inteligentnym kluczykiem] Blok PCB (przekaźnik IG1/ACC)
4 TCU	40A	[G4FJ – DCT] TCM
3 POWER OUTLET	40A	(przekaźnik gniazda zasilania)
2 B+	50A	Inteligentny blok przyłączeniowy (IPS1 (4 kanały), IPS4 (4 kanały), IPS5 (4 kanały), IPS6 (2 kanały), IPS7 (1 kanał), bezpiecznik — AMP)
5 B+	60A	Blok PCB (przekaźnik sterowania silnikiem, bezpiecznik -TUC1, ECU1, klakson, AMS, WYCIERACZKA)
1 B+	60A	Inteligentny blok przyłączeniowy (przekaźnik podnośnika szyby, bezpiecznik – SAFETY POWER WINDOW LH, P/SEAT PASS,SAFETY POWER WINDOW RH, P/SEAT DRV, MODULE1, P/WDW LH, P/WDW RH, TRUNK, S/HEATER RR, SUNROOF2, SUNROOF1)
2 MDPS	100A	Jednostka MDPS (typ stelażowy)
FUSE:
3 E-CVVT	20A	[G4KJ/G4KH] PCM
2 E-CVVT	20A	[G4KJ/G4KH] PCM
FUEL PUMP	20A	(Przekaźnik pompy paliwa)
H/LAMP HI	20A	[Z HID] (przekaźnik wysokiego poziomu reflektorów)
1 VACUUM PUMP	20A	[G4KH/G4FJ] Pompa próżniowa
1 E-CVVT	40A	[G4KJ/G4KH] (przekaźnik E-CVVT)
4 B+	40A	Inteligentny blok przyłączeniowy (bezpiecznik automatycznego wyłączania prądu upływowego – INTERIOR LAMP, MULTI MEDIA, MEMORY1, Fuse – DOOR LOCK, S/HEATER FR, BRAKE SWITCH, SMART KEY, MODULE10)
A/CON	10 A	Moduł sterujący klimatyzacji
HEATED MIRROR	10 A	ECM (G4FJ), moduł sterujący klimatyzacji, lusterko zewnętrzne zasilania kierowcy/pasażera

PCB Block (FUSES):
2 VACUUM PUMP	10 A	[G4KH/G4FJ] Pompa próżniowa, przełącznik próżniowy
3 ECU	10 A	PCM/ECM
1 POWER OUTLET	20A	Przednia zapalniczka i gniazdko elektryczne nr 2
FUEL PUMP	20A	Przekaźnik pompy paliwa
HORN	20A	Przekaźnik klaksonu, skrzynka przekaźników ICM (przekaźnik klaksonu alarmu włamaniowego)
WIPER	30A	Przekaźnik wycieraczki przedniej (niski), przekaźnik wycieraczki przedniej (wysoki).
2 TCU	15A	Przełącznik zakresu transmisji, TCM (G4FJ-DCT)
3 ABS	10 A	Moduł ESC
2 POWER OUTLET	20A	Gniazdo zasilania z tyłu
B/UP LAMP	10 A	Przełącznik zakresu skrzyni biegów, PCM (G4KJ/G4KH-A/T), TCM (G4FJ-DCT), lusterko elektrochromowe, tylna lampa zespolona (IN) po prawej i lewej stronie
1 SENSOR	15A	Czujnik tlenu (góra/dół)
2 SENSOR	15A	Elektrozawór sterujący oczyszczaniem, zawór zamykający kanister, elektromagnetyczny zawór sterujący RCV, przekaźnik pompy paliwa, blok przyłączeniowy E/R (przekaźnik wysokiego poziomu wentylatora chłodzącego, przekaźnik pompy paliwa), [G4KJ/G4KH] elektromagnetyczny zawór o zmiennym wlocie, zawór sterujący olejem (wydech) , [G4FJ] Zawór kontrolny oleju #1/#2 (wlot/wylot)
1 ECU	10 A	PCM/ECM
1 TCU	10 A	PCM (G4KJ/G4KH-A/T), TCM (G4FJ-DCT)
1 ECU	10 A	PCM/ECM
IGN COIL	20A	Cewka zapłonowa nr 1/#2/#3/#4
INJECTOR	15A	Nieużywany
AMS	10 A	Czujnik akumulatora
