Schemat skrzynek bezpieczników i przekaźników – Hyundai Sonata EF
Dotyczy pojazdów nowych w latach:
2002, 2003, 2004.
Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.
Przedział pasażerski

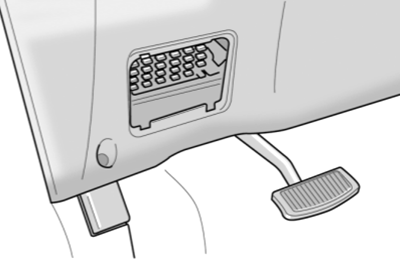

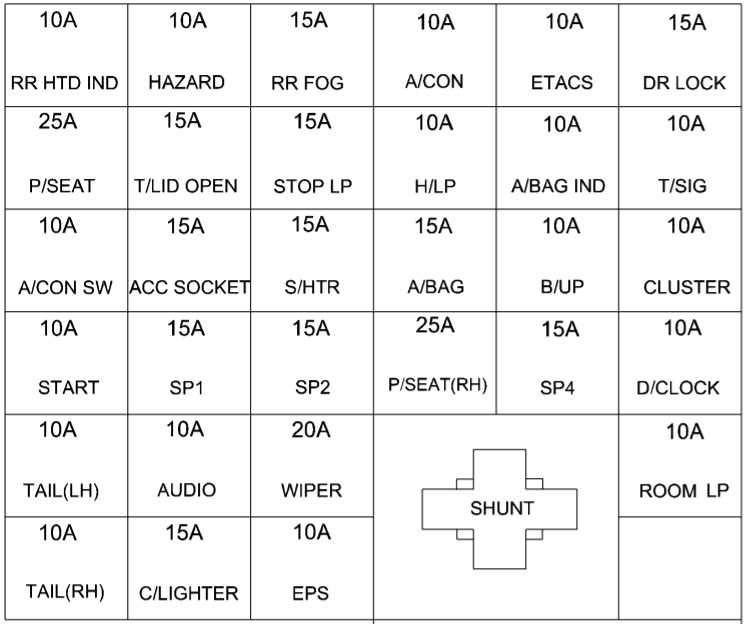

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za osłoną.
| Nazwa |
Ampery [A] |
Opis |
| RR HTD IND |
10 A |
Odszraniacz tylnej szyby, Ogrzewanie zewnętrznego lusterka wstecznego |
| HAZARD |
10 A |
Światła awaryjne, kierunkowskazy |
| RR FOG |
15A |
Tylne światło przeciwmgielne |
| A/CON |
10 A |
System klimatyzacji |
| ETACS |
10 A |
ETACS, system dostępu bezkluczykowego, system zamka drzwi |
| DR LOCK |
15A |
Elektryczny zamek drzwi |
| P/SEAT |
25A |
Siedzenie elektryczne |
| T/LID OPEN |
15A |
Zdalna pokrywa bagażnika |
| STOP LP |
15A |
Światła stopu |
| H/LP |
10 A |
Światła główne |
| A/BAG IND |
10 A |
Poduszka powietrzna |
| T/SIG |
10 A |
Kierunkowskazy |
| A/CON SW |
10 A |
System klimatyzacji |
| ACC SOCKET |
15A |
Gniazdo zasilania |
| S/HTR |
15A |
Podgrzewacz siedzenia |
| A/BAG |
15A |
Poduszka powietrzna |
| B/UP |
10 A |
Światła zapasowe |
| CLUSTER |
10 A |
Grupa |
| START |
10 A |
Przełącznik silnika |
| SP1 |
15A |
Zapasowy bezpiecznik |
| SP2 |
15A |
Zapasowy bezpiecznik |
| P/SEAT (RH) |
25A |
Siedzenie elektryczne |
| SP4 |
15A |
Zapasowy bezpiecznik |
| D/CLOCK |
10 A |
Zegar cyfrowy |
| TAIL(LH) |
10 A |
Światła pozycyjne, Światła tablicy rejestracyjnej, Światła tylne |
| AUDIO |
10 A |
Audio |
| WIPER |
20A |
Wycieraczka |
| ROOM LP |
10 A |
Światła kopułkowe, światła ostrzegawcze krawędzi przednich drzwi |
| TAIL(RH) |
10 A |
Światła pozycyjne, Światła tablicy rejestracyjnej, Światła tylne |
| C/LIGHTER |
15A |
Zapalniczka |
| EPS |
10 A |
|
Komora silnika

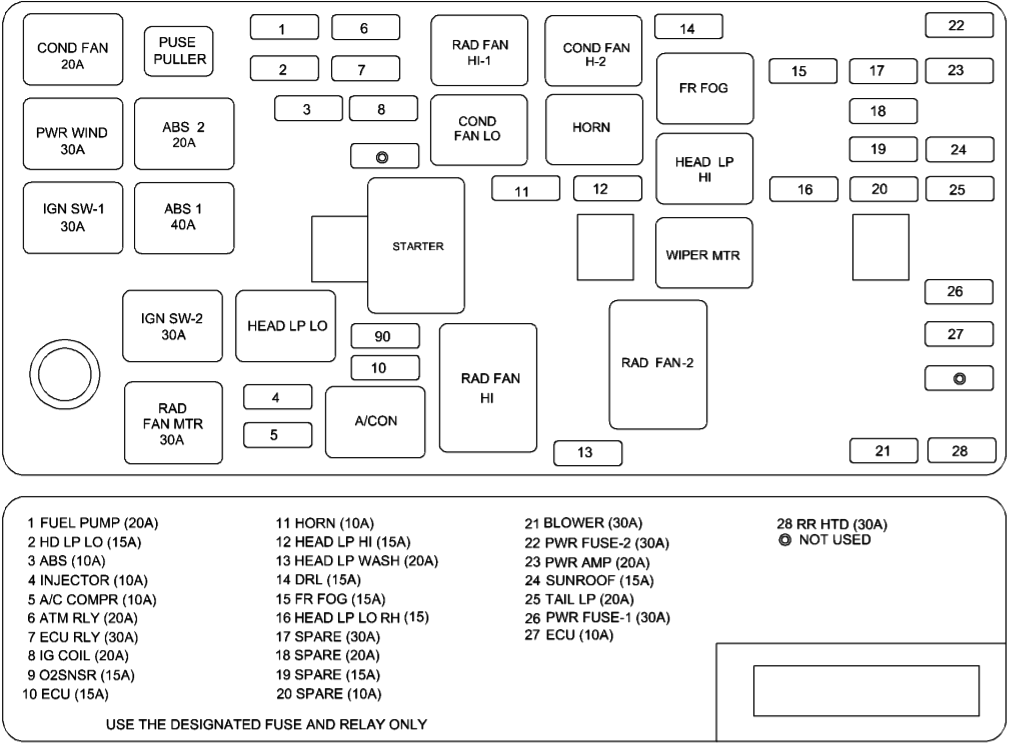

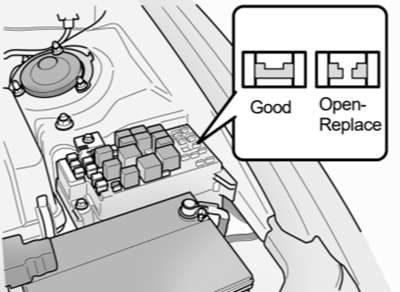

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

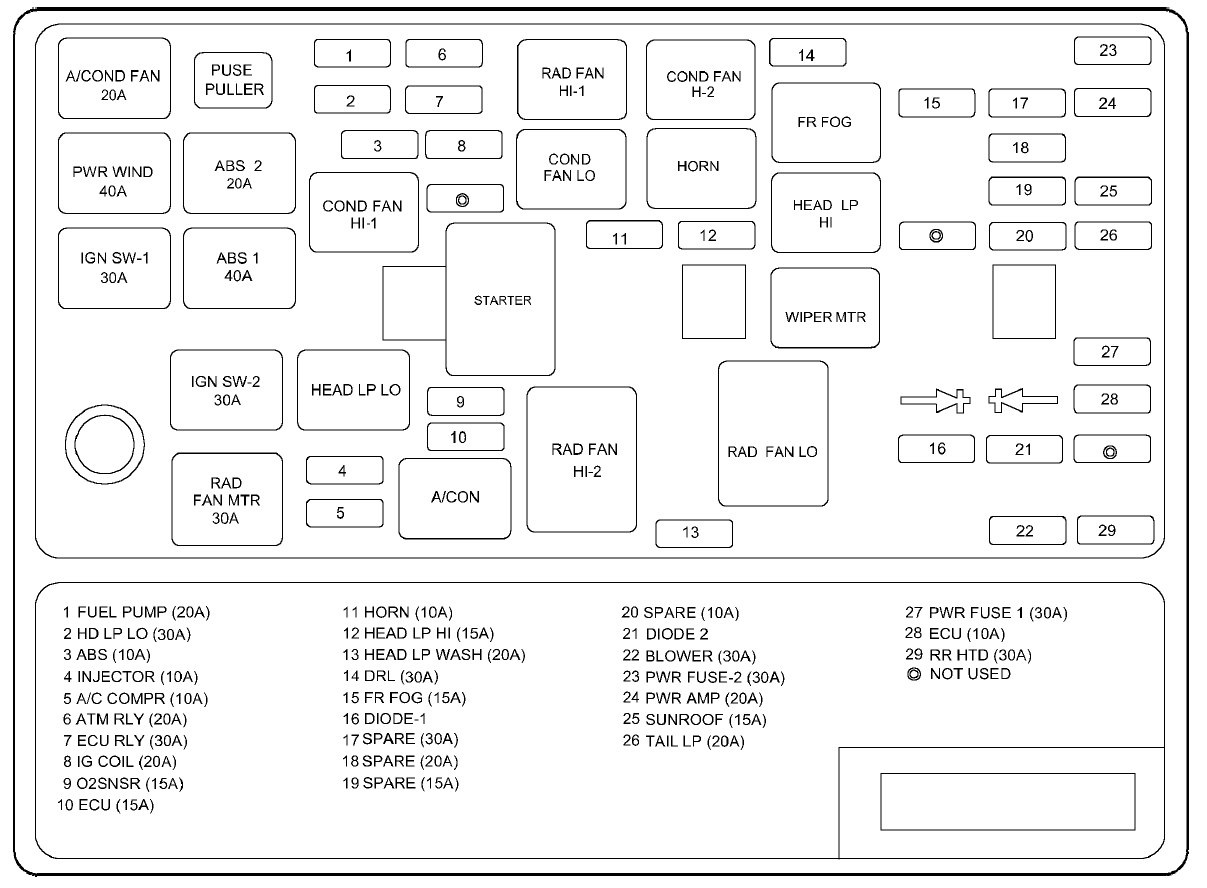

LUB
| Nazwa |
Ampery [A] |
Opis |
| CONDFAN |
20A |
Wentylator skraplacza |
| PWR WIND |
40A |
Zasilanie okien |
| ABS 2 |
20A |
ABS |
| IGN SW-1 |
30A |
Stacyjka |
| ABS 1 |
40A |
ABS |
| IGN SW-2 |
30A |
Stacyjka |
| RAD FAN MTR |
30A |
Silnik wentylatora chłodnicy |
| FUELPUMP |
20A |
Pompa paliwowa |
| HD LP LO |
15A/30A |
Reflektory świateł mijania |
| ABS |
10 A |
ABS |
| INJECTOR |
10 A |
Wtryskiwacz |
| A/C COMPR |
10 A |
Kompresor klimatyzacji |
| ATM RLY |
20A |
Przekaźnik automatycznej skrzyni biegów |
| ECU RLY |
30A |
Przekaźnik jednostki sterującej silnika |
| IG COIL |
20A |
Cewka zapłonowa |
| O2 SNSR |
15A |
Czujnik tlenu |
| ECU |
15A |
Jednostka sterująca silnika |
| HORN |
10 A |
Klakson |
| HEAD LP HI |
15A |
Reflektory świateł drogowe |
| HEAD LP WASH |
20A |
– |
| DRL |
15A/30A |
DRL – Światła do jazdy dziennej |
| FR FOG |
15A |
Przednie światła przeciwmgielne |
| HEAD LP LO RH |
15A |
Reflektor świateł mijania |
| DIODE-1 |
– |
Dioda 1 |
| SPARE |
30A |
Zapasowy bezpiecznik |
| SPARE |
20A |
Zapasowy bezpiecznik |
| SPARE |
15A |
Zapasowy bezpiecznik |
| SPARE |
10 A |
Zapasowy bezpiecznik |
| DIODE-2 |
– |
Dioda 2 |
| BLOWER |
30A |
Dmuchacz |
| PWR FUSE-2 |
30A |
Bezpiecznik zasilania 2 |
| PWR AMP |
20A |
Wzmacniacz |
| SUNROOF |
15A |
szyberdach |
| TAIL LP |
20A |
Tylne światła |
| PWR FUSE-1 |
30A |
Bezpiecznik zasilania 1 |
| ECU |
10 A |
ECU |
| RRHTD |
30A |
Odmrażacz tylnej szyby |
