Hyundai Sonata DN8 (2020-2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
2 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai Sonata DN8

Dotyczy pojazdów nowych w latach:

2020, 2021, 2022.

Skrzynka bezpieczników w przedziale pasażerskim

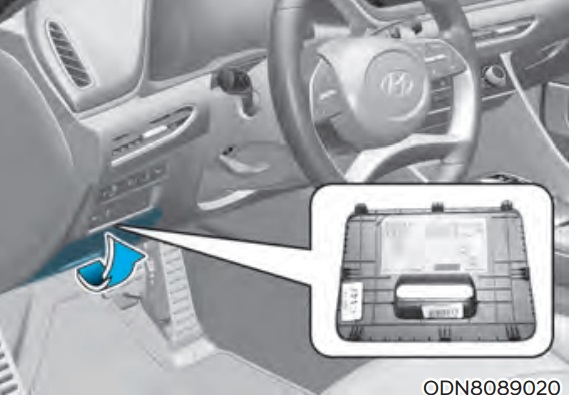

Znajduje się za osłoną po lewej stronie kierownicy.

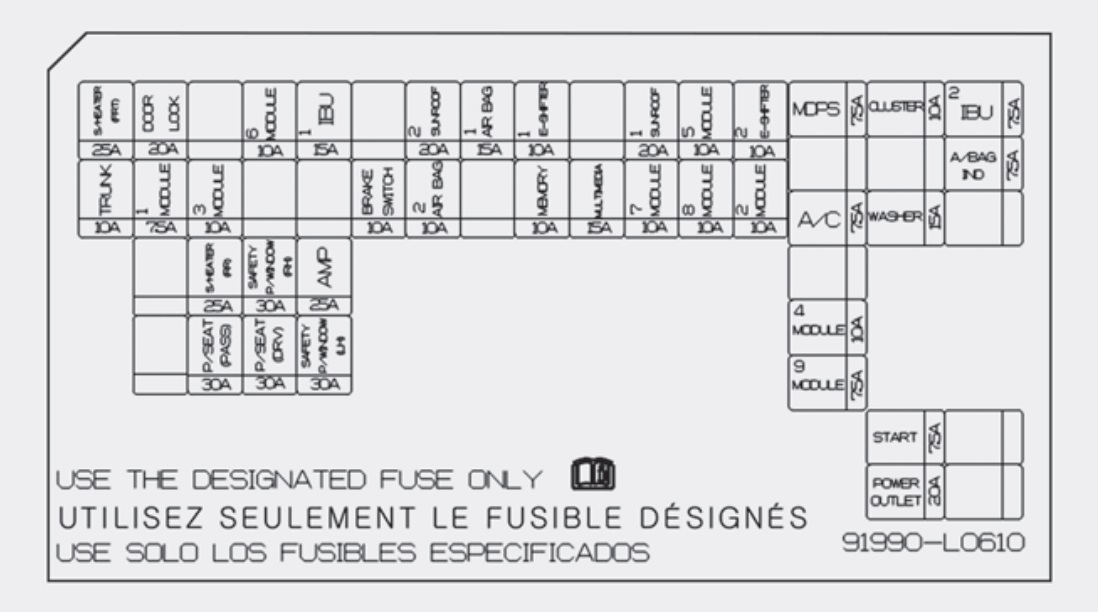

Skrzynka bezpieczników w przedziale pasażerskim

Nazwa	Ampery [A]	Opis
S/HEATER (FRT)	25A	Moduł sterujący podgrzewania przedniego siedzenia, moduł sterujący przedniego siedzenia wentylacyjnego
TRUNK	10 A	Blok przyłączeniowy ICU (przekaźnik pokrywy bagażnika)
DOOR LOCK	20A	Blok przyłączeniowy ICU (przekaźnik blokady drzwi, przekaźnik odblokowania drzwi, przekaźnik odblokowania dwóch obrotów)
MODULE1	7,5A	Elektromagnes klucza
MODULE3	10 A	Moduł drzwi kierowcy, moduł relaksacyjny siedzenia pasażera, przełącznik świateł awaryjnych, przełącznik panelu awaryjnego (w górę), zespół przedniej lampy nastrojowej, przełącznik przycisku start/stop, inteligentny kluczyk kierowcy/pasażera na zewnątrz klamki
S/HEATER (RR)	25A	Moduł sterujący ogrzewania tylnych siedzeń
P/SEAT (PASS)	30A	Przełącznik ręczny siedzenia pasażera, jednostka relaksacyjna siedzenia pasażera
MODULE6	10 A	Moduł drzwi kierowcy
SAFETY P/WINDOW (RH)	30A	Moduł bezpieczeństwa podnośnika szyby pasażera, przełącznik podnośnika szyby tylnej po prawej stronie
P/SEAT (DRV)	30A	Przełącznik ręczny fotela kierowcy, moduł IMS sterownika
IBU1	15A	IBU, moduł NFC drzwi kierowcy/pasażera, IAU, moduł BLE, wyłącznik zapłonu
AMP	25A	AMP, Przetwornica DC-DC (AMP)
SAFETY P/WINDOW (LH)	30A	Moduł elektrycznego podnośnika szyby kierowcy, przełącznik tylnego podnośnika szyby lewej
BRAKE SWITCH	10 A	IBU, wyłącznik świateł stopu
SUNROOF2	20A	Panoramiczny szyberdach, złącze łącza danych
AIR BAG2	10 A	Moduł kontrolera SRS
AIR BAG1	15A	Moduł sterujący SRS, czujnik wykrywania obecności pasażera
E-SHIFTER1	10 A	SCU, elektroniczna dźwignia zmiany biegów bankomatu
MEMORY	10 A	Moduł IMS kierowcy, wskaźnik bezpieczeństwa, przełącznik klimatyzacji, lusterko zewnętrzne zasilania kierowcy/pasażera, moduł sterowania klimatyzacji, zestaw wskaźników, czujnik deszczu, wyświetlacz przezierny
MULTI MEDIA	15A	Jednostka główna audio, audio-wideo i nawigacji, konwerter DC-DC (AMP/audio)
SUNROOF1	20A	Panoramiczny szyberdach
MODULE7	10 A	Przełącznik konsoli przedniej, jednostka asystenta utrzymania pasa ruchu, IBU, przełącznik Crash Pad (góra/dół), jednostka wspomagania unikania kolizji podczas parkowania, jednostka inteligentnego wspomagania parkowania zdalnego sterowania
MODULE5	10 A	Przełącznik świateł stopu
MODULE8	10 A	Moduł sterujący podgrzewania przednich siedzeń, moduł sterujący przedniego siedzenia wentylacyjnego, moduł relaksacyjny siedzenia pasażera, AMP, moduł sterujący podgrzewania tylnych siedzeń, moduł IMS kierowcy, jednostka główna audio, A/V i nawigacji
E-SHIFTER2	10 A	SCU, elektroniczna dźwignia zmiany biegów bankomatu
MODULE2	10 A	IAU, jednostka wspomagająca unikanie kolizji podczas parkowania, silnik wentylatora chłodzącego, jednostka relaksacyjna siedzenia pasażera, moduł sterujący podgrzewania tylnych siedzeń
MDPS	7,5A	Jednostka MDPS
A/C	7,5A	Moduł sterujący klimatyzacji, przełącznik klimatyzacji, blok przyłączeniowy E/R (przekaźnik dmuchawy, przekaźnik nagrzewnicy PTC)
MODULE4	10 A	Przednia ładowarka USB, tylna ładowarka USB, AMP, IBU, IAU, jednostka wspomagająca unikanie kolizji podczas parkowania, audio, konwerter DC-DC (AMP/Audio), A/V i nawigacja, jednostka główna, jednostka monitora Surround View
MODULE9	7,5A	IBU
CLUSTER	10 A	Zestaw wskaźników, wyświetlacz Head-Up
WASHER	15A	Przełącznik wielofunkcyjny
START	7,5A	PCM/ECM, blok przyłączeniowy E/R (przekaźnik rozruchu), blok przyłączeniowy ICU (przekaźnik B/alarmowy)
POWER OUTLET	20A	Gniazdo zasilania z przodu
IBU2	7,5A	IBU
A/BAG IND	7,5A	Zestaw wskaźników, lampka konsoli górnej (lampa)

Zobacz także: Hyundai i40 (2015-2017) - skrzynka bezpieczników i przekaźników

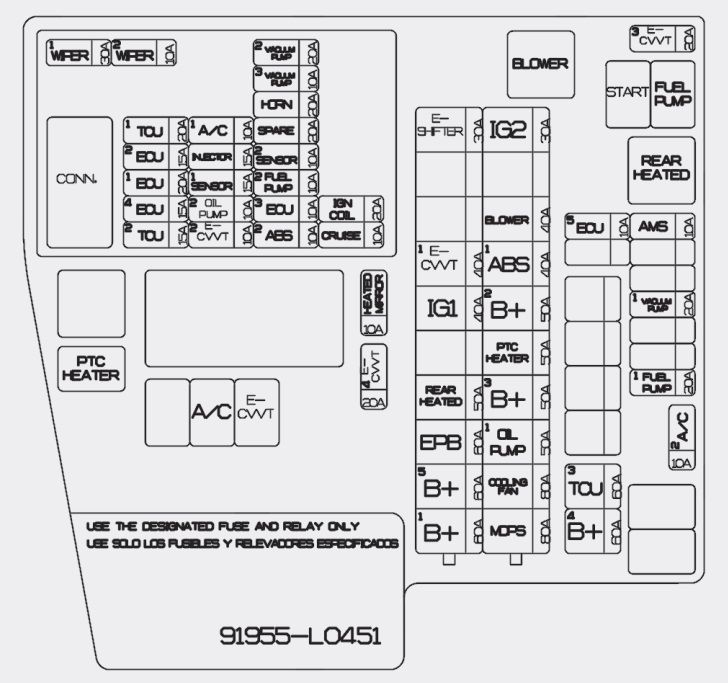

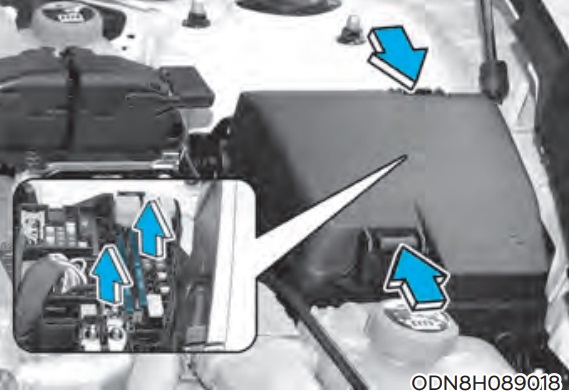

Skrzynki bezpieczników w komorze silnika

Nazwa	Ampery [A]	Opis
MULTI FUSE-1:
IG2	30A	Blok przyłączeniowy E/R (przekaźnik rozruchu), blok PCB (przekaźnik IG2)
BLOWER	40A	Blok przyłączeniowy E/R (przekaźnik dmuchawy)
ABS1	40A	Moduł ESC
B+2	50A	Blok przyłączeniowy ICU (IPS4, IPS3, IPS1, bezpiecznik – AMP, IBU1)
PTC HEATER	50A	Blok przyłączeniowy E/R (przekaźnik grzałki PTC)
B+3	50A	Blok przyłączeniowy ICU (IPS5, IPS7, IPS9, IPS10, IPS8, IPS6)
OIL PUMP1	50A	Elektroniczna pompa oleju
COOLING FAN	80A	Silnik wentylatora chłodzącego
MDPS	80A	Jednostka MDPS
MULTI FUSE-2:
E-SHIFTER	30A	SCU
E-CVVT1	40A	G4FN: SIŁOWNIK CVVD; Blok przyłączeniowy E/R (przekaźnik E-CVVT)
IG1	40A	Blok PCB (przekaźnik IG1, przekaźnik ACC)
REAR HEATED	50A	Blok przyłączeniowy E/R (tylny podgrzewany przekaźnik)
EPB	60A	Moduł ESC
B+5	60A	Blok PCB (przekaźnik sterowania silnikiem, bezpiecznik – A/C1, WIPER1, TCU1, HORN, ECU2)
B+1	60A	Blok przyłączeniowy ICU (bezpiecznik – P/SEAT (DRV), P/SEAT (PASS), MODULE 1, SAFETY P/WINDOW (LH), SAFETY P/WINDOW (RH), S/HEATER (RR))
FUSES:
HEATED MIRROR	10 A	Lusterko zewnętrzne kierowcy/pasażera, przełącznik klimatyzacji, moduł sterujący klimatyzacji, ECM
ECU5	10 A	G4FN: ECM
AMS	10 A	Czujnik baterii
FUEL PUMP 1	20A	Blok przyłączeniowy E/R (przekaźnik pompy paliwa)
A/C 2	10 A	Moduł sterujący klimatyzacji
B+4	60A	Blok przyłączeniowy ICU (przekaźnik długoterminowego zatrzasku obciążenia, bezpiecznik – MODULE3, AIR BAG2, E-SHIFTER1, SUNROOF1, SUNROOF2, S/HEATER (FRT), TRUNK, BRAKE SWITCH, DOOR LOCK)
