Hyundai Santa Fe SM (2001-2006) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
29 grudnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai Santa Fe SM

Dotyczy pojazdów nowych w latach:

2001, 2002, 2003, 2004, 2005, 2006.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za osłoną.

Hyundai Santa Fe SM (2001-2006) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	20A	Zapalniczka i gniazdko elektryczne
F2	10 A	Audio, elektryczne lusterko zewnętrzne
F3	15A	Zegar cyfrowy, tylne gniazdo zasilania
F4	10 A	Tempomat
F5	10 A	Przekaźnik reflektora
F6	25A	Podgrzewacz siedzenia
F7	10 A	Sterowanie silnikiem tylnej wycieraczki
F8	10 A	Odmgławiacz tylnej szyby, elektrycznie sterowane lusterko zewnętrzne
F9	10 A	Sterowanie klimatyzacją, sterownik szyberdachu, elektryczne chromowane lusterko
F10	10 A	(Nieużywany)
F11	10 A	Oświetlenie wnętrza pojazdu, przełącznik ostrzegawczy drzwi, lampka drzwi, ręczne sterowanie klimatyzacją, kontroler Homelink
F12	15A	Zegar cyfrowy, ETACM, dźwięk, syrena
F13	20A	Głośniki AMP
F14	10 A	Lampa stopu, złącze łącza danych, uniwersalne złącze kontrolne
F15	10 A	Lampa ostrzegawcza
F 16	25A	Elektryczne siedzenie, sterowanie silnikiem tylnej wycieraczki
F17	20A	Sterownik szyberdachu
F18	30A	Przekaźnik odmgławiacza
F19	10 A	Zestaw wskaźników, rezystor wstępnego wzbudzenia, ETACM, automatyczny czujnik światła, moduł sterujący światłami do jazdy dziennej, generator
F20	15A	Moduł sterujący SRS
F21	10 A	ECM (V6 2.7L)
F22	10 A	Zestaw wskaźników (poduszka powietrzna IND)
F23	10 A	Moduł sterujący ABS, czujnik G, złącze odpowietrzania, moduł sterujący 4WD
F24	10 A	Lampka kierunkowskazu
F25	10 A	Światła cofania, TCM, czujnik prędkości pojazdu, moduł sterujący ETS, czujnik awarii zapłonu
F26	20A	Przekaźnik blokady/odblokowania drzwi, przekaźnik blokady/odblokowania klucza
F27	10 A	Lampa tylna i postojowa (lewa), lampka kierunkowskazu, oświetlenie rejestracji
F28	10 A	Światło tylne i postojowe (prawa), przekaźnik świateł przeciwmgielnych, oświetlenie przełącznika
F29	15A	Moduł sterujący ETS (V6 3,5L), przekaźnik bezpieczeństwa awarii
F30	10 A	Przekaźnik wentylatora chłodnicy, przekaźnik wentylatora skraplacza
F31	20A	Silnik wycieraczek przednich, przekaźnik wycieraczek, silnik spryskiwacza

Zobacz także: Hyundai i30, Elantra GT (GD) (2014) - skrzynka bezpieczników i przekaźników

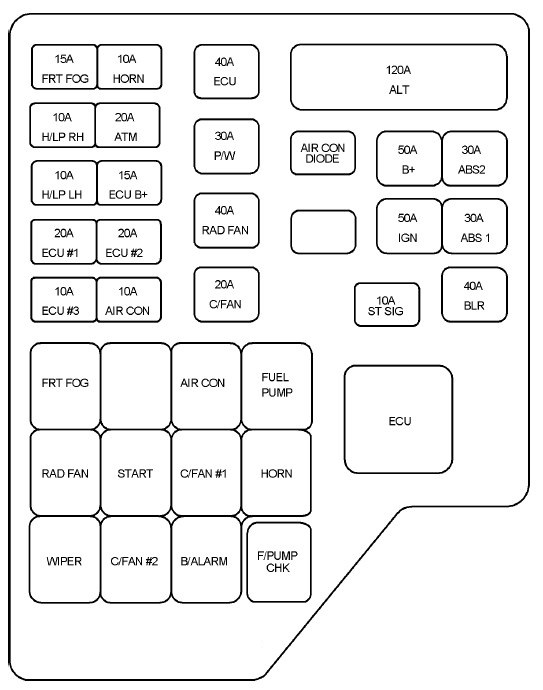

Komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Santa Fe SM (2001-2006) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
FUSIBLE LINK:
ALT	140A	Generator
B+	50A	Przekaźnik lampy tylnej, bezpiecznik 11-17, złącze zasilania
IGN	50A	Przekaźnik rozruchu, wyłącznik zapłonu
BLR	40A	Bezpiecznik klimatyzacji, przekaźnik dmuchawy
ABS.1	30A	Moduł sterujący ABS, złącze odpowietrzania
ABS.2	30A	Moduł sterujący ABS, złącze odpowietrzania
ECU	40A	Przekaźnik sterownika silnika
P/W	30A	Przekaźnik podnośnika szyby, bezpiecznik 26
RAD FAN	40A	Przekaźnik wentylatora chłodnicy
C/FAN	20A	Przekaźnik wentylatora skraplacza
FUSE:
FRT FOG	15A	Przekaźnik świateł przeciwmgielnych
H/LP(LH)	10 A	Lewa lampa czołowa, zestaw wskaźników, moduł sterujący DRL
H/LP(RH)	10 A	Prawe światło główne
ECU #1	20A	Czujnik awarii zapłonu, czujnik tlenu
ECU #2	20A	Wtryskiwacz
ECU #3	10 A	Sprawdź ind silnika, ECM, PCM
ECU(B+)	15A	Przekaźnik pompy paliwa, ECM, TCM, generator, PCM
ATM	20A	Przekaźnik sterujący ATM, moduł sterujący 4WD
HORN	10 A	Przekaźnik klaksonu
A/C	10 A	Przekaźnik klimatyzacji
ST SIG	10 A	PCM, ECM
